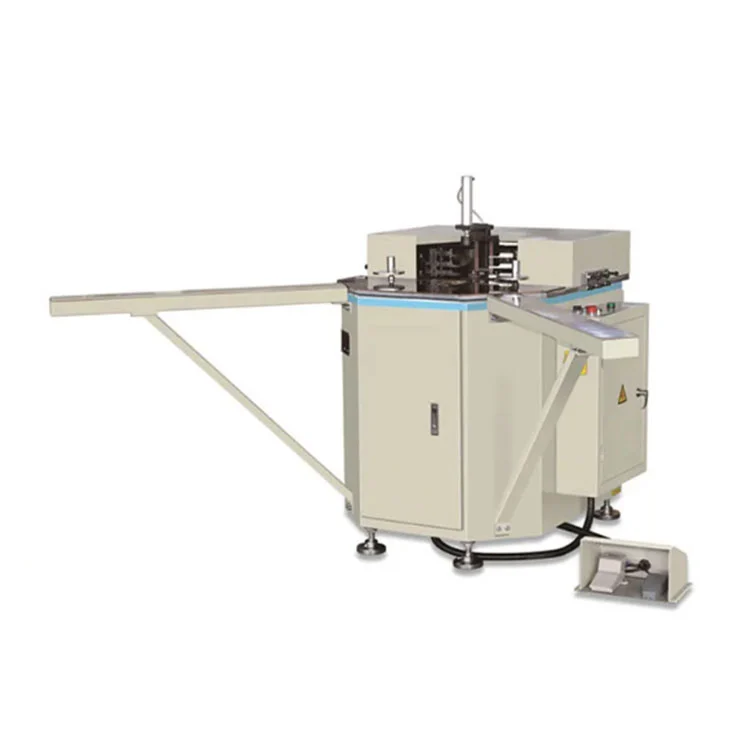

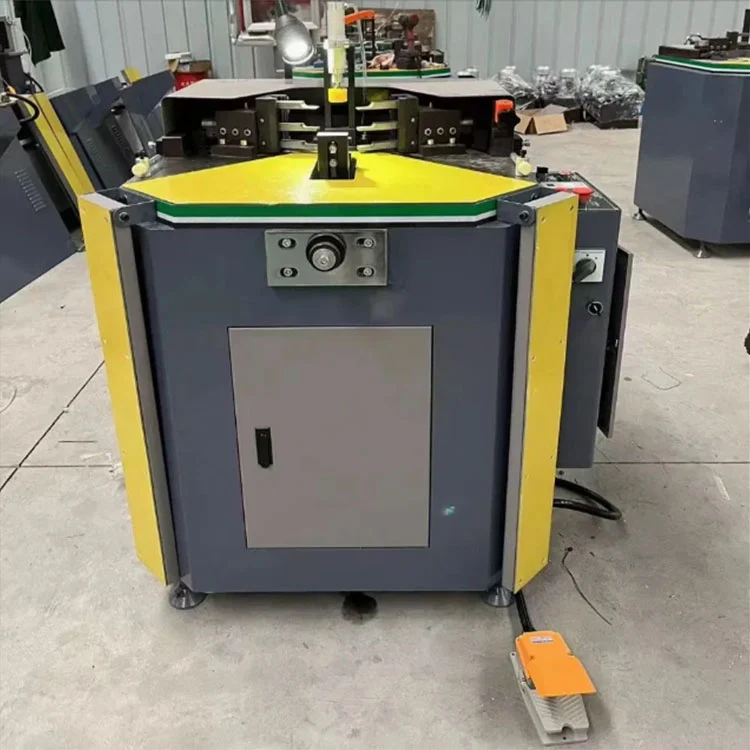

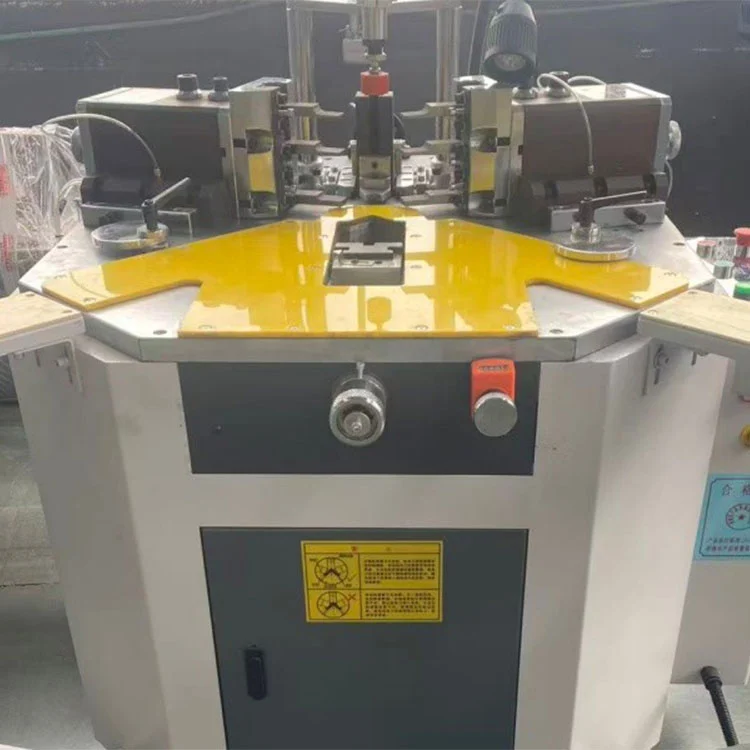

100 mm * 3500 mm kahden pään alumiiniikkunan oven kulman yhdistämiskone
LBL-tuotemerkin 100 mm * 3500 mm kahden pään alumiiniikkunaoven kulman yhdistämiskone (kutsutaan myös kaksipäiseksi kulman puristuskoneeksi) on puoliautomaattinen hydraulinen yksikkö, joka on suunniteltu alumiiniprofiilien 90° kulmien puristamiseen ikkunoiden ja ovien valmistuksessa. Se viimeistelee kaksi kulmaa yhdellä syklillä, tukee profiilin leveyttä 100 mm:iin asti ja rungon enimmäispituutta 3500 mm, mikä sopii erinomaisesti keskisuurten ja suurten erien valmistukseen erittäin lujasta alumiinikehyksestä. Tehtaamme sijaitsee Kiinassa.
Tämä kaksipäinen hydrauliikkayksikkö, joka on suunniteltu alumiinisten ikkunoiden ja ovien karmien 90° kulmien puristamiseen, suorittaa kaksi kulmaa yhdellä työkierrolla. Profiilin leveyskapasiteetti on 100 mm, ja suurin sallittu rungon pituus on 3500 mm. Vähimmäiskehyskoko on 450 × 450 mm, joka kattaa sekä vakiokokoiset että kohtalaisen isot kokoonpanot.
Hydraulijärjestelmä tuottaa 15–18 MPa:n nimellispaineen, mikä tuottaa tasaisen puristusvoiman tiiviille, rakottomille kulmaliitoksille. Kaksi päätä toimii samanaikaisesti, mikä lyhentää syklin aikaa verrattuna yhden pään vaihtoehtoihin. Pneumaattiset puristimet kiinnittyvät ennen puristamisen alkamista ja antavat esijännityksen, joka pitää profiilin paikallaan ja auttaa estämään vääristymiä liitosprosessin aikana.

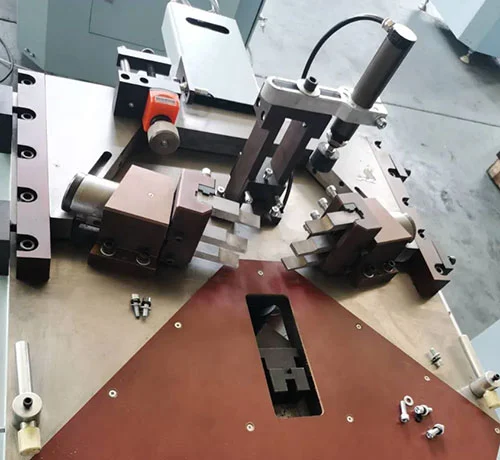

Asemointi ja työkalujen säädöt ovat mekaanisia. Sisä- ja ulompi kohdistuslohkot siirtyvät pystysuunnassa, ja puristusveitset voidaan siirtää eteen ja taakse sekä vasemmalta oikealle. Tämä liikerata mahdollistaa koneen mukauttamisen eri profiilien poikkileikkauksiin ilman, että jokaiselle muodolle tarvitaan erityisiä työkaluja. Lineaariset ohjaimet kuljettavat liikkuvat kokoonpanot säilyttäen kulman yhdistämistarkkuuden ±0,1 mm:n sisällä ja saumavirheen alle 0,15 mm.
Laite toimii 380 V kolmivaiheisella jännitteellä ja käyttää 1,5 kW tehoa. 20 litran hydrauliöljysäiliö tukee puristuspiiriä ja työilman paine pysyy välillä 0,5-0,8 MPa. Tyypillisiä käyttökohteita ovat ikkunapuitteet, liukuvat ja lämpökatkoiset ikkunakehykset, alumiininen ovipaneelikokoonpano ja 90°:n ristikko- tai peräpeililiitos verhoseinien valmistuksessa. Koneen koko on 1200 × 1100 × 1300 mm.
Lebulang Machine, joka on valmistanut alumiiniprofiilien työstölaitteita Kiinan tehtaallaan lähes 30 vuotta, toimittaa tälle kulmayhdistelmäkoneelle CE-sertifioinnin. Mukautettuja OEM-kokoonpanoja on saatavana, ja laitteet toimitetaan suoraan tehtaalta. Suunnittelu on suunniteltu yksinkertaista päivittäistä huoltoa varten, ja etäasennusopastus sisältyy hintaan ilman lisämaksua.
100 mm * 3500 mm kahden pään alumiiniikkunan oven kulman yhdistämiskone
- Kahden pään samanaikainen puristusYhden laukauksen loppuun saattaminenkaksi 90° kulmaa; 2× tehokkuus verrattuna yksipäisiin koneisiin, täydellinen massatuotantoon.
- ✅ 100mm × 3500mm Suuri kapasiteettiMax profiilin leveys100 mm, kehyksen enimmäispituus3500mm; min kehyksen koko450 × 450 mm, sopii vakio- ja ylimitoitettuun alumiinirunkoon.
- ✅ Heavy Duty -hydraulijärjestelmäNimellispaine15-18 MPa, vahva puristusvoima varmistaa jäykät, rakottomat kulmaliitokset.

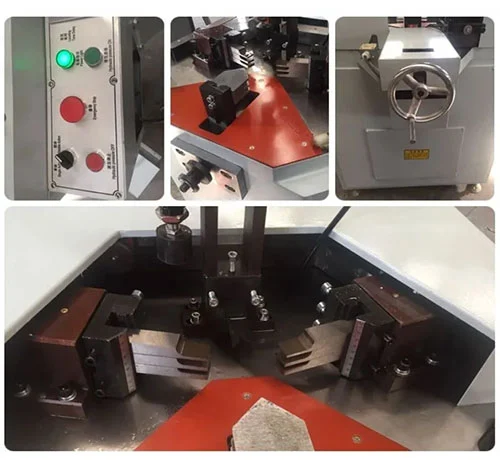

- ✅ Tarkasti säädettävä asentoSisä-/ulkoasemointilohkotylös/alas säädettävä; puristusveitsetetu/taka, vasen/oikea säädettävissäeri profiiliosille.
- ✅ Pneumaattinen kiinnitys ja esikiristysAutomaattinen kiristys esijännityksellä estää profiilin muodonmuutoksen; takaa tarkat 90° kulmat ja tiukat saumat.
- ✅ Tarkat lineaariohjaimetTasainen, vakaa liike; kulman yhdistävä tarkkuus±0,1 mm, tasainen diagonaalinen tarkkuus.

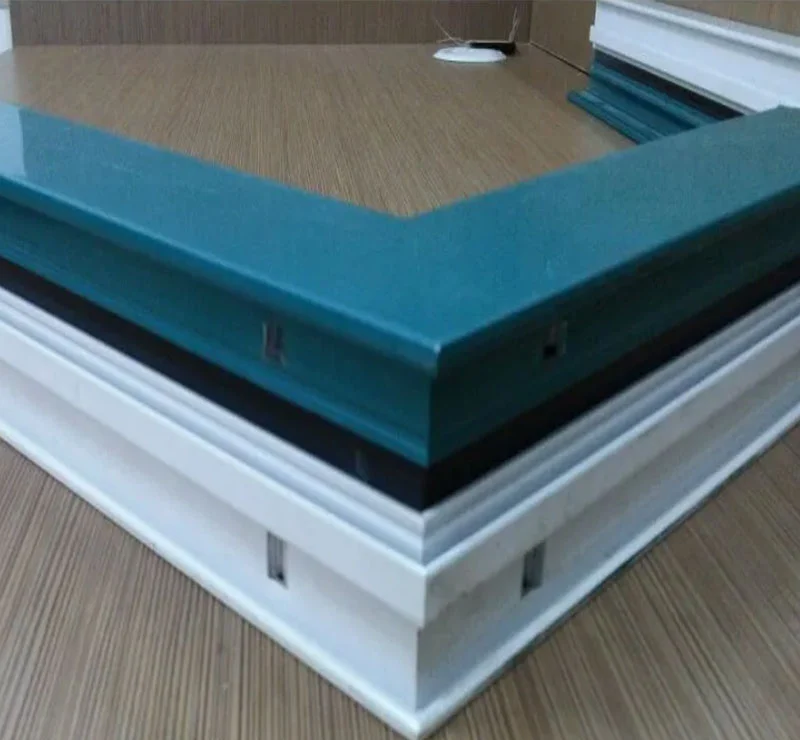

100 mm * 3500mm kaksipäätä alumiiniikkunan oven kulman yhdistämiskone, toimivat näytteet ikkunakoneen kulman yhdistämiskoneesta alumiiniikkunaoville
Tekniset tiedot
| Jännite | 380V/50Hz |
| Tehoa | 1,5 kW |
| Öljysäiliön tilavuus | 20L |
| Profiilin leveys | 90 mm |
| Nimellisöljynpaine | 15 Mpa |
| Ilmanpaine | 0,5-0,8 Mpa |
| Saumavirhe | <0,15 mm |
| Ulottuvuus | 1200x1100x1300mm |
Sovellusskenaariot
Alumiiniikkunoiden valmistus
Ikkunoiden kehysten, liukuvien ja lämpökatkoisten kehysten kulmien puristus.
Alumiiniovien valmistus
Sisäänkäynti, parveke ja palonkestävä alumiininen ovenkarmikokoonpano.
Verhoseinä- ja julkisivuprofiilit
Jalustan, peräpeilin ja ulkopaneelin 90° kulman yhdistelmä.
Keskikokoiset ja suuret tehtaat
Kustannustehokas massatuotantoon, jossa on korkeat tuotantovaatimukset.
FAQ
K: Voivatko Zhonglin CNC:n laitteet vastata erilaisiin tarpeisiin (esim. ovien/ikkunoiden karmit ja alumiiniset verhoseinäprofiilit)?
V: Kyllä. Tarjoamme älykkäitä ovia/ikkunoita, alumiiniverhoseiniä/teollisuuden alumiinilaitteita ja räätälöityjä ratkaisuja. G20/G50-työasema käsittelee oven/ikkunan koko prosessin; ZLSJ-HCNC saha leikkaa verhoseinäprofiileja (45°-135°). Yhdistämme laitteet prosessiisi sopivaksi.
K: Oletko huolissasi monimutkaisesta toiminnasta ja tarvitsetko monia ammattitaitoisia työntekijöitä oston jälkeen? Mikä on Jinanin ratkaisu?
V: Valmistajamme alentaa kynnysarvoja suunnittelun ja palvelun kautta. Laitteissa on "idioottivarma toiminta" (automaattinen dataidentiteetti, ei monimutkaista ohjelmointia). Tarjoamme ilmaista koulutusta, asennusopastusta ja etäpalvelua vähentääksemme riippuvuutta ammattitaitoisista työntekijöistä.
K: Entä laitteesi käsittelyn tarkkuus ja vakaus (kriittistä tuotteen laadun ja tehokkuuden kannalta)?
V: Noudatamme "Tarkkuus, luotettavuus, ammattimaisuus". Laitteisto: yli 100 huippuluokan konetta (esim. työstökeskukset) ja huippuluokan ydinosia (HIWIN, Schnider); joissakin laitteissa on ±0,02 mm:n toistuva paikoitus, ±0,1 mm:n leikkaus, ±0,05 mm:n jyrsintätarkkuus. Prosessit: timanttityökalut, servojärjestelmät, valurakenteet ja automaattinen lasertehon säätö. Kaikki välttävät uudelleenkäsittelyä, varmistavat vakaan laadun ja lisäävät tehokkuutta.
