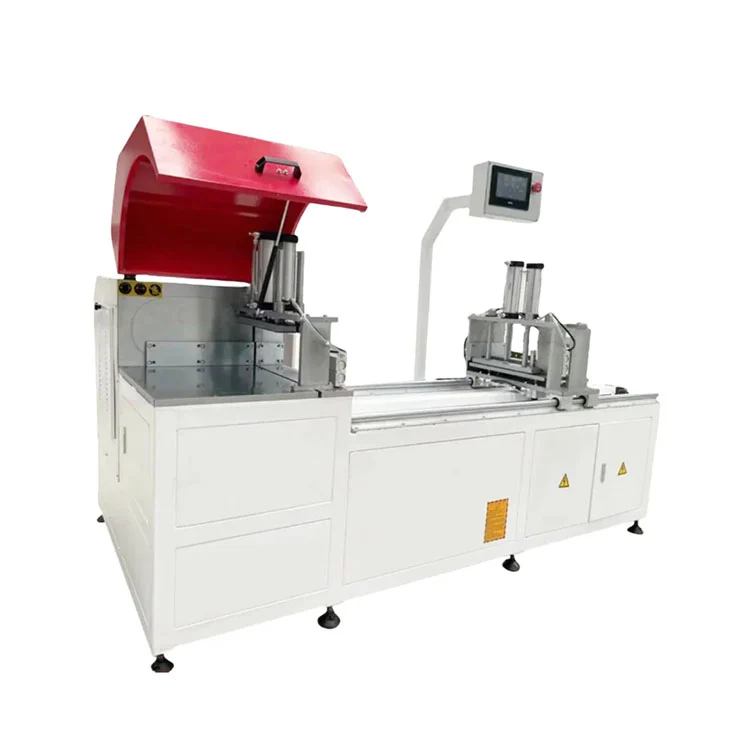

CNC-pyörösaha teollisuusalumiiniprofiileille
LBL-tuotemerkin CNC-pyörösahamme teollisuusalumiiniprofiileille, joka on varustettu täydellä servo-CNC-ohjausjärjestelmällä + nopealla kovametallipyörösahan terällä, tämä kone suorittaa automaattisen syötön, kiinteän pituuden paikantamisen, 45°/90° jiirileikkauksen ja automaattisen purkauksen yhdessä työnkulussa. Leikkaustoleranssi säädetty ±0,1 mm:n tarkkuudella, sileä purseeton osa ilman toissijaista kiillotusta, lisää työpajan tuotantoa 120 % ja vähentää alumiinijätehävikkiä yli 15 %. Tehtaamme Jinanissa toivoo voivansa tehdä yhteistyötä kanssasi.
TheCNC-pyörösaha teollisuusalumiiniprofiileilleon valmistettu Lebulang Machinen Jinanissa, Kiinassa, joka on valmistanut alumiinin ja PVC:n työstölaitteita vuodesta 1996. Saha toimitetaan suoraan tehtaalta ja se voidaan konfiguroida OEM- ja ODM-määritysten mukaan. Se on täysin servokäyttöinen CNC-saha, joka on saatavana kolmella terän halkaisijavaihtoehdolla – Φ455 mm, Φ500 mm ja Φ550 mm – ja päämoottorin teho on 5,5 kW tai 7,5 kW. X-akselin syöttö voi leikata profiileja 350 mm:stä 6500 mm:iin vakiokokoonpanossa, pidempi liike on saatavana lisävarusteena. Suurin leikkauspoikkileikkaus on 210 mm leveä ja 320 mm korkea. Vakioleikkauskulmat ovat 90° ja ±45° jiirileikkaukset ja valinnainen CNC mielivaltainen kulmamoduuli, joka kattaa 22,5° - 157,5°. Paikannustarkkuus on ±0,05 mm. Sahaa ohjataan tuodun PLC:n kautta, jossa on 10 tuuman kosketusnäyttö, ja pneumaattiset puristimet kiinnittävät työkappaleen sekä pysty- että vaakasuunnassa leikkauksen aikana.
Tekniset tiedot
| Tuote | Vakio CNC-pyörösahan malliparametri (muokattavissa) |
| Malli | LBL-CNC455 / LBL-CNC500 / LBL-CNC550 CNC-pyörösaha teollisuusalumiiniprofiileille |
| Ohjaustila | Täysi servo-CNC-automaattiohjaus |
| Sahanterän halkaisija | Φ455mm / Φ500mm / Φ550mm (valinnainen) |
| Pääkaran teho | 5,5 kW / 7,5 kW nopea moottori |
| Karan pyörimisnopeus | 2800 rpm säädettävissä |
| Suurin syötteen leikkauspituus | 350mm - 6500mm (muokattu pidempi matka saatavilla) |
| Max leikkuupoikkileikkaus | 210 mm (L) × 320 mm (K) |
| Normaali leikkauskulma | 90°, ±45° jiirileikkaus |
| Paikannustarkkuus | ±0,05 mm |
| Toistuva leikkaustoleranssi | ≤±0,1 mm |
| Kiinnitystila | Kaksoispneumaattiset pystysuorat + vaakasuuntaiset puristimet |
| Ilman työpaine | 0,5-0,8 MPa |
| CNC-järjestelmä | Tuotu PLC + 10 tuuman kosketusnäyttö |
| Jäähdytysjärjestelmä | Automaattinen sumutettu leikkausnestevoitelu |
| Koneen kokonaispaino | 1200-1800kg |
| Sertifiointi | CE, ISO9001 |
| Mukautettu jännite | 380V/415V/220V maailmanlaajuisille markkinoille |
Kuinka saha toimii
TheCNC-pyörösaha teollisuusalumiiniprofiileilletoimii servokäyttöisellä syöttöakselilla, joka asettaa profiilin sahanterän alle kosketusnäytölle syötetyn pituuden mukaan. Käyttäjä lataa alumiinipursotteen syöttötelapöydälle, valitsee leikkausohjelman muistista tai syöttää uudet mitat ja käynnistää työkierron. Pneumaattiset puristimet kiinnittyvät sekä pysty- että vaakasuunnassa pitämään profiilia vertailupysäytteitä vasten. Sahan pää, joka on varustettu kaasu-nestevaimennussylinterillä, laskeutuu materiaalin läpi säädetyllä syöttönopeudella tuottaakseen neliömäisen, purseettoman leikkauksen. Sumutettu leikkausnestesuihku jäähdyttää terää ja työkappaletta leikkauksen aikana. Kun terä vetäytyy sisään, puristimet vapautuvat ja servosyöttö siirtää profiilin seuraavaan leikkausasentoon. Vakiokokoonpano leikkaa 90° ja ±45°. Valinnaisen CNC-kulmamoduulin avulla sahanpää kääntyy mihin tahansa kulmaan 22,5° - 157,5° ohjelmaohjauksessa.
Tärkeimmät komponentit
- Servon syöttöakseli:AC-servomoottori käyttää X-akselin kuularuuvia profiilin kohdistamista varten. Paikannustarkkuus on ±0,05 mm, toistuvan leikkauksen toleranssi ±0,1 mm:n sisällä. Vakiosyöttökahvat leikkaavat pituuksia 350 mm - 6500 mm.

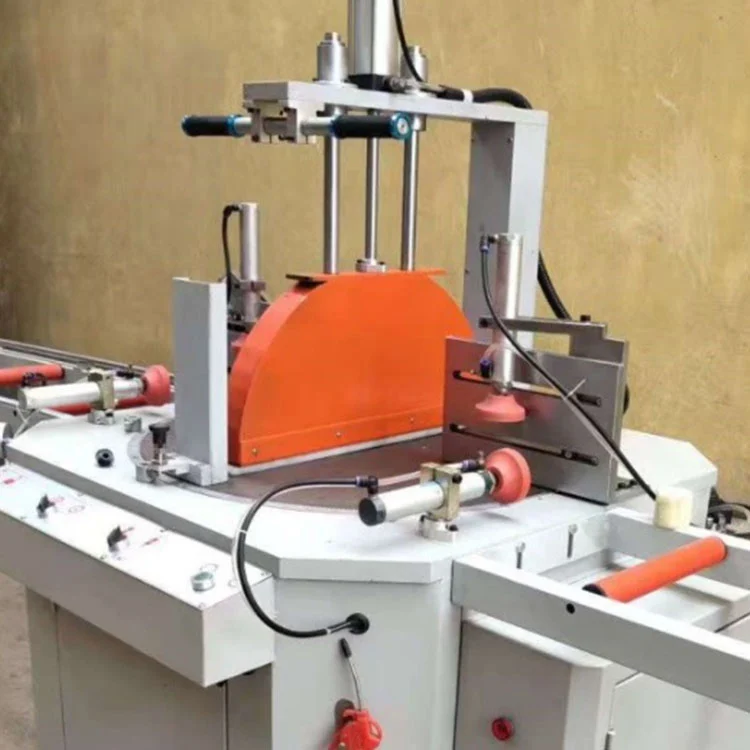

- Sahan pään kokoonpano:5,5 kW:n tai 7,5 kW:n moottori käyttää volframikarbidista valmistettua pyörösahanterää nopeudella 2800 rpm. Kaasu-neste-vaimennussylinteri ohjaa pystysuoraa syöttönopeutta vastaamaan materiaalin paksuutta ja terän kuormitusta.
- Pneumaattinen kiinnitysjärjestelmä:Kaksi pysty- ja vaakasuoraa puristinta pehmeällä leualla pitävät profiilin taka-aitaa ja pöytää vasten. Puristusvoimaa voidaan säätää ilmanpaineen säätimellä, joka on asetettu välille 0,5 - 0,8 MPa.
- CNC-ohjain ja kosketusnäyttö:Tuotu PLC, joka on yhdistetty 10 tuuman monikieliseen kosketusnäyttöön, käsittelee ohjelmien tallennusta, pituuden syöttämistä, kulman valintaa ja jakson ohjausta. Ohjelman siirtoon tuetaan USB- ja verkkoliitäntää.

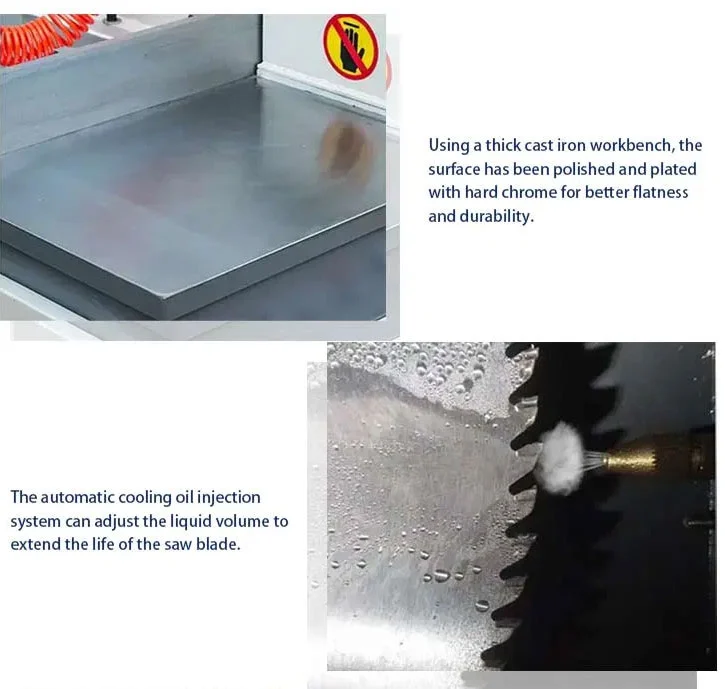

- Jäähdytysvoitelujärjestelmä:Automaattinen sumutettu leikkausnestejärjestelmä levittää voiteluainesumun terälle ja leikkausalueelle. Tämä vähentää kitkaa, pidentää terän käyttöikää ja auttaa tuottamaan puhtaan leikkauspinnan.
- Turvakotelo:Täysin suljettu teräsuojus peittää leikkausalueen. Hätäpysäytyspainike ja törmäyssuoja-anturi pysäyttävät koneen, jos terän reitillä havaitaan este.
CNC-pyörösaha teollisuusalumiiniprofiileille Vakiovarusteet
- CNC-servo-syötön ohjausjärjestelmä + 10 tuuman monikielinen kosketusnäyttö
- Tuotu volframikarbidipyörösahan terä alumiinille
- Kaasu-neste-vaimennus leikkaussahan pääkokoonpano
- Kaksoispneumaattinen automaattinen kiinnityslaite pehmeillä naarmuuntumattomilla leuoilla
- Automaattinen jäähdytysvoitelujärjestelmä
- Täysin suljettu turvaterän suojakansi
- Alumiinilastujen pölynkeräysputki
- Hätäpysäytyspainike, törmäyssuojatunnistin
- Täydellinen englanninkielinen käyttö- ja huoltokäsikirja, varaosien työkalupakki
CNC-pyörösaha teollisuusalumiiniprofiileille Valinnaiset päivitysmoduulit
- Zero-tail-leikkausrakenne (jäännöspyrstö ≤5 mm, korkea materiaalinkäyttö)
- Automaattinen lastaus- ja purkurullakuljetinlinja 6 metrin pituisille profiileille
- CNC mielivaltaisen kulman leikkausmoduuli (22,5°--157,5°)
- Suurikapasiteettinen lastujen varastointipölynkerääjä
- IoT-etäverkkodiagnoosi- ja datatilastomoduuli
- Mukana moniosainen synkroninen kiinnike
- Mukautettu pidennetty syöttömatka jopa 12000 mm
Sovellusalue

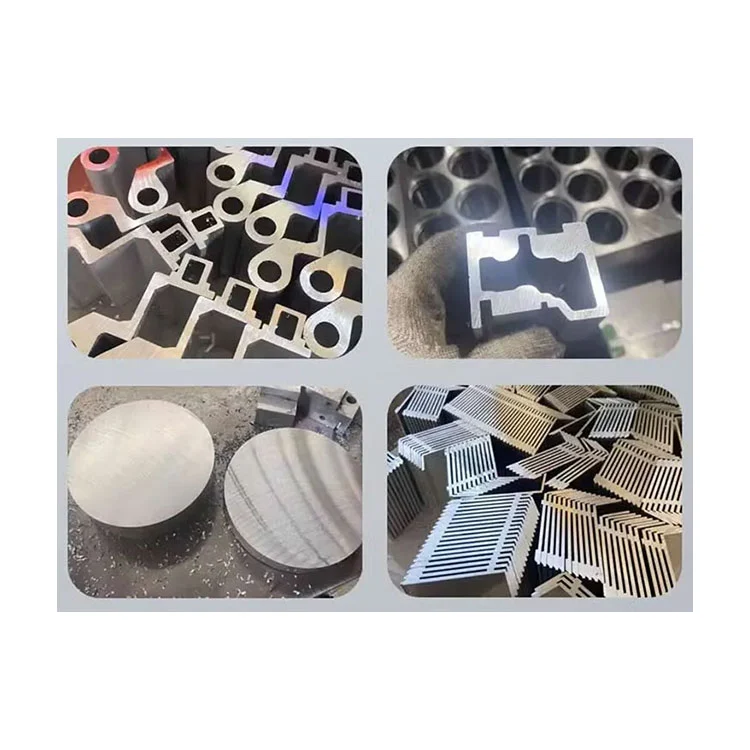

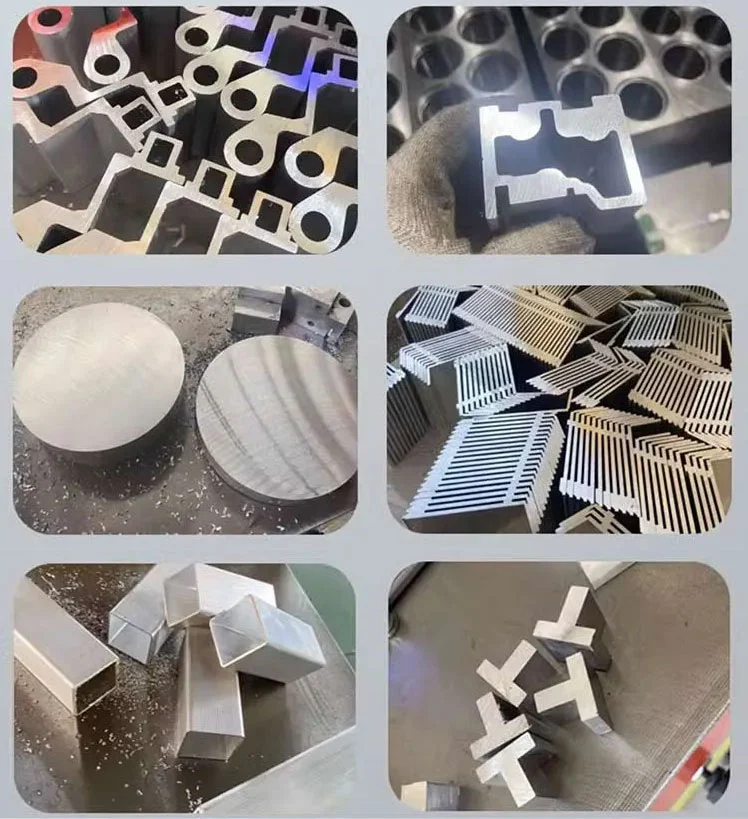

TheCNC-pyörösaha teollisuusalumiiniprofiileillekäytetään tuotantoympäristöissä, joissa alumiinipursot leikataan pituudeltaan ennen lisätyöstöä tai kokoonpanoa. Tyypillisiä käyttökohteita ovat ikkunoiden ja ovien kehysprofiilien, verhoseinien ja peräpeilien, teollisuusalumiiniset rakenneosat, aurinkopaneelien asennuskiskot ja arkkitehtoniset koristeprofiilit. Saha voi työstää poikkileikkauskapasiteetin rajoissa umpi- ja onttoja alumiiniprofiileja, lämpömurtoprofiileja ja kevyitä kupari- tai PVC-ekstruusiota. Valinnaisen mielivaltaisen kulman moduulin avulla se tuottaa myös kulmikkaita leikkauksia päätyrungoille, puolisuunnikkaan muotoisille ikkunoille ja monipuolisille arkkitehtonisille kokoonpanoille.
Palvelumme
- Vähintään yhden vuoden takuu käyttöönottopäivästä.
- Ilmainen neuvonta ennen myyntiä, sen aikana ja sen jälkeen.
- Ilmainen projektisuunnittelu ja layout suunnittelu.
- Ilmainen laitteiden virheenkorjaus, kunnes kaikki toiminnot toimivat määritetyllä tavalla.
- Ilmainen pitkän matkan kuljetusjärjestelyjen koordinointi.
- Ilmainen koulutus laitteiden käytöstä ja huollosta.
- Yhden vuoden täydellinen takuu ja elinikäinen huoltopalvelu.
