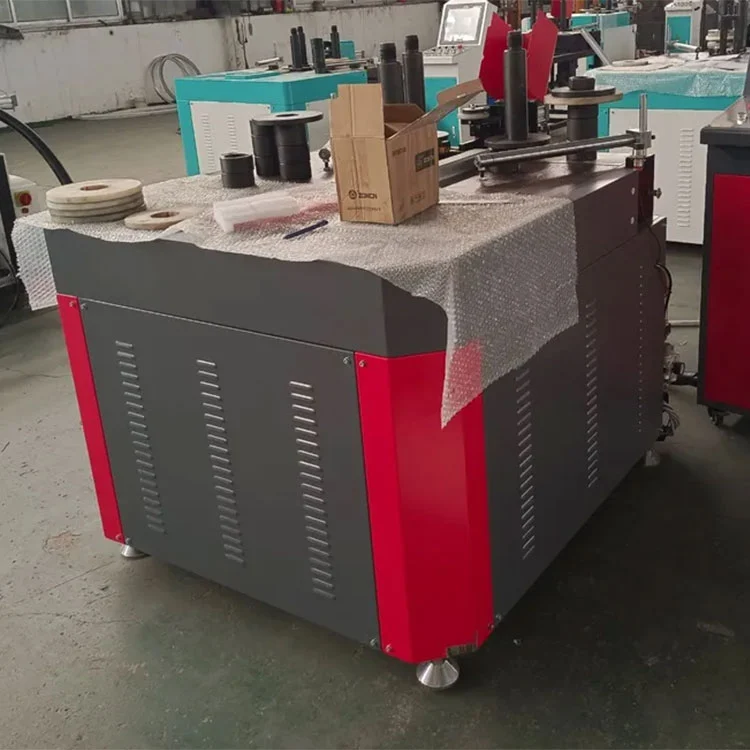

CNC-nelipään kulmapuristuskone

Ydinominaisuudet

• Neljän pään samanaikainen puristus:TheCNC-nelipään kulmapuristuskoneviimeistelee kehyksen kaikki neljä kulmaa yhdellä puristusjaksolla. Tämä lyhentää käsittelyaikaa verrattuna yksipäisiin tai kaksipäällisiin vaihtoehtoihin, joissa runko on asetettava uudelleen ja kiristettävä uudelleen jokaisen kulmaparin kohdalla.
• CNC-servopaikannus:Jokainen puristuspää on sijoitettu kuularuuvia käyttävän servomoottorin avulla. Käyttäjä valitsee kehyksen koon kosketusnäytöltä ja päät siirtyvät automaattisesti haluttuihin paikkoihin. Sama järjestelmä tallentaa useita kehysreseptejä. Toistuvan paikannustarkkuus on ±0,1 mm, diagonaalivirhe tyypillisesti 1 mm sisällä ja saumavirhe alle 0,15 mm oikein valmistettujen profiilien kohdalla.
• Kehyksen kokoalue:Kone käsittelee 550 × 550 mm korkeita ja 1800 mm:n korkeita ja 3000 mm leveitä karmeja, jotka kattavat suurimman osan asuin- ja kaupallisessa tuotannossa olevista alumiinisten ikkunoiden ja ovikehysten mitoista.
• Hydraulinen puristusjärjestelmä:Jokaista päätä käyttää hydraulisylinteri, jonka nimellisöljynpaine on 15 MPa ja kokonaispuristusvoima 48 kN. Hydraulipiirissä käytetään kaksivaiheista korkea-matalapainesekvenssiä: nopea lähestymisisku lyhentää syklin aikaa, kun taas korkean paineen pito iskun lopussa varmistaa tiukan kulmaliitoksen.
• Pneumaattiset liikkuvat puristimet:Kiinnitysyksiköt liikkuvat automaattisesti eteenpäin rungon kuormitusta varten ja vetäytyvät puristamisen jälkeen purkamista varten. Puristusvoimaa käytetään kahdesta suunnasta profiilin pitämiseksi paikallaan ja muodonmuutosriskin vähentämiseksi puristusiskun aikana.

Tekniset tiedot

Miten se toimii

TheCNC-nelipään kulmapuristuskonetoimii järjestyksessä, joka alkaa kehyksen mitan syöttämisellä kosketusnäytössä. Neljä puristuspäätä, joista jokainen on asennettu servokäyttöisille kuularuuviakseleille, liikkuvat automaattisesti ohjelmoituihin asentoihin. Käyttäjä asettaa leikatut ja valmistetut alumiiniprofiilit kiinnikkeisiin. Pneumaattiset puristimet tarttuvat pitämään profiilit paikoillaan ja kohdistavat painetta sekä pysty- että vaakasuunnasta. Kun hydraulipiiri on kiinnitetty, se aktivoituu kahdessa vaiheessa: matalapaineinen nopea eteneminen siirtää puristustyökalut kosketuksiin profiilin kulmien kanssa ja korkeapaineinen pito käyttää täyden 48 kN puristusvoiman kulmaliitoksen viimeistelemiseksi. Pitoajan jälkeen puristimet vapautuvat, puristustyökalut vetäytyvät sisään ja valmis kehys voidaan poistaa. Kaikki neljä kulmaa valmistuvat yhdellä jaksolla, joten kehystä ei tarvitse asettaa uudelleen.

Tärkeimmät komponentit

• Servomoottorit ja kuularuuvit:Jokainen neljästä päästä on sijoitettu itsenäisesti AC-servomoottorilla, joka on kytketty tarkkuuspalloruuviin. Tämä järjestely tarjoaa ±0,1 mm:n toistettavuuden ja mahdollistaa päiden asennon uudelleen eri kehyskokoja varten ilman manuaalista säätöä.
• Hydraulinen voimayksikkö:60 litran säiliö syöttää öljyä neljään hydraulisylinteriin paineensäätöventtiileillä varustetun jakotukin kautta. Korkean ja matalan paineen kaksivaiheista järjestystä hallitsee PLC solenoidiventtiilien kautta.

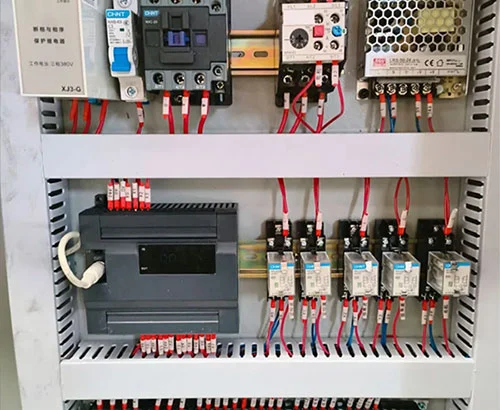

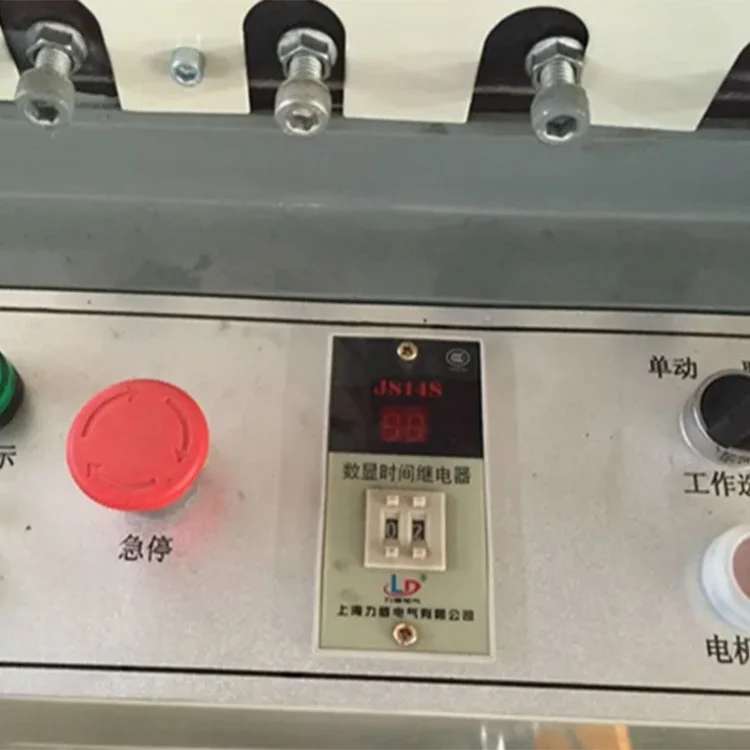

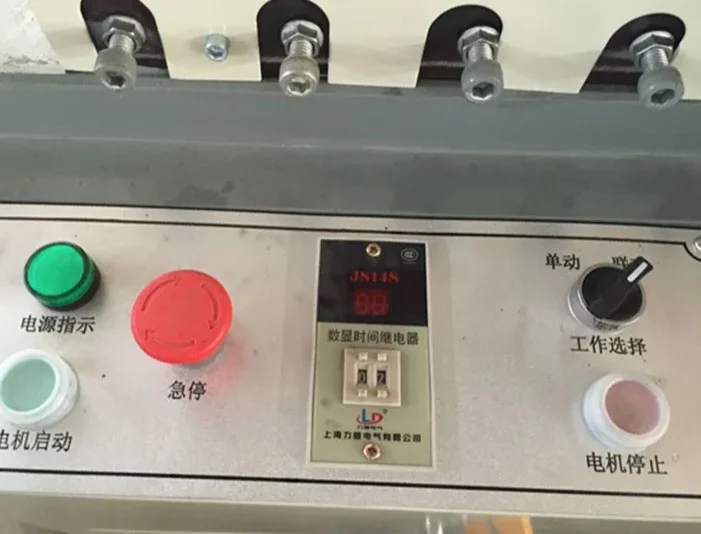

• Kosketusnäyttö ja PLC:Teollinen kosketusnäyttö näyttää kehyskokoasetukset, tallennetut ohjelmat, tuotantolaskurit ja hälytysviestit. Yleisesti tuotettujen kehysmittojen parametrireseptejä voidaan tallentaa ja palauttaa.

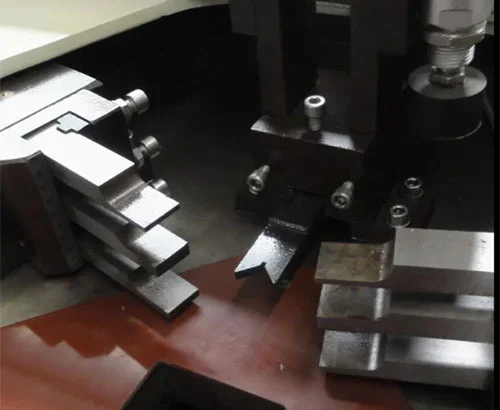

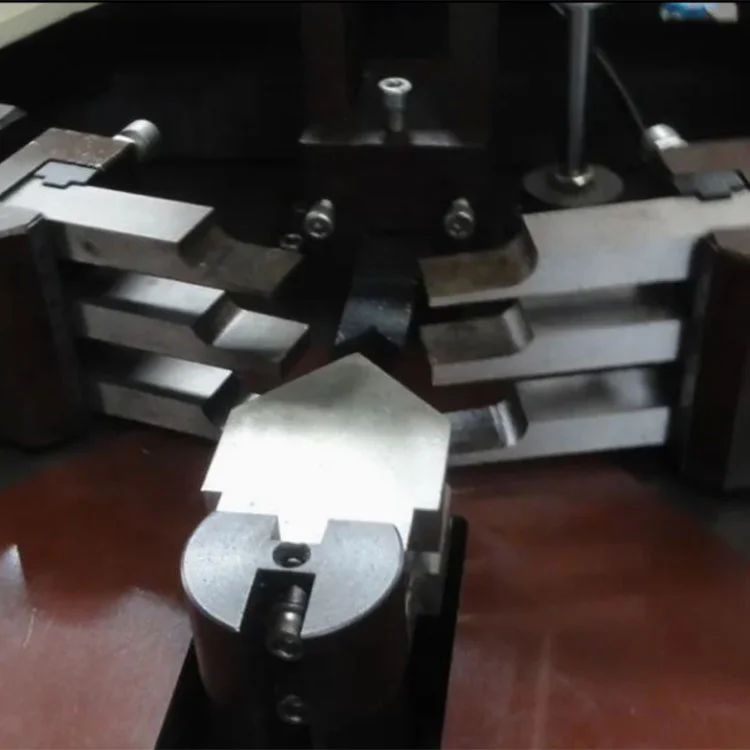

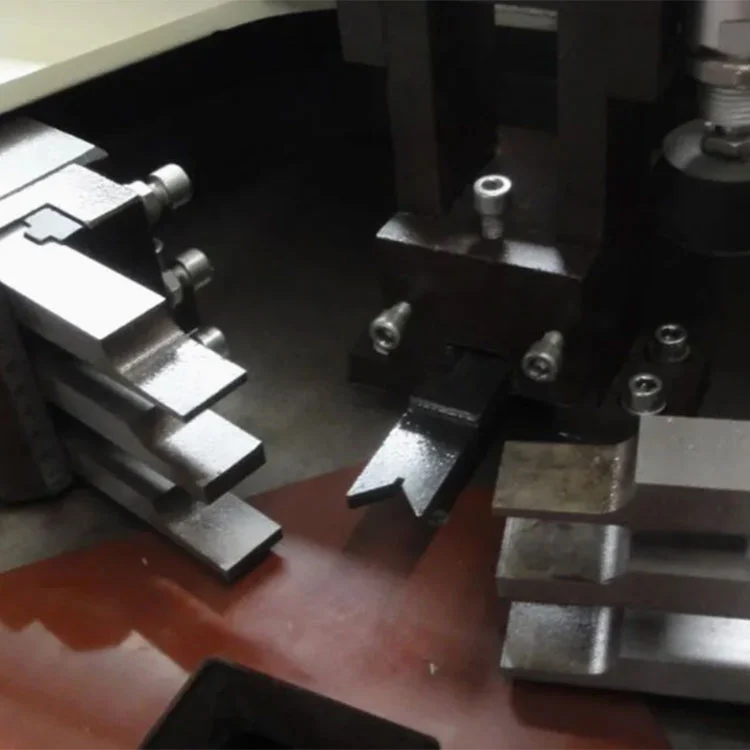

• Puristustyökalut:Karkaistusta teräksestä valmistetut puristusveitset on koneistettu profiiligeometrian mukaan. Työkalusarjat voidaan vaihtaa eri profiilien poikkileikkauksiin. Veitset ovat säädettävissä syvyyttä ja suuntausta varten.

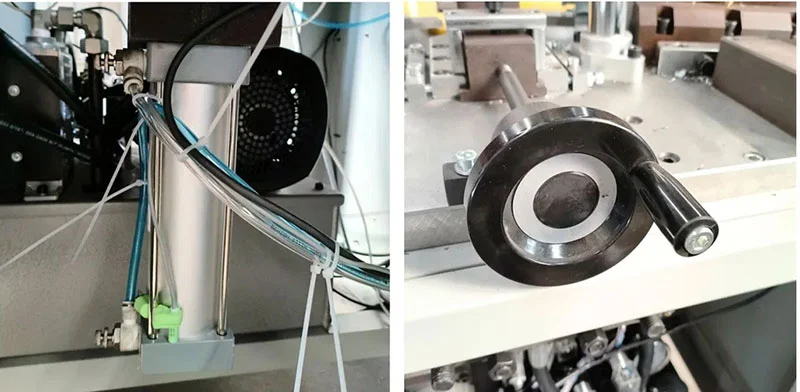

• Pneumaattinen kiinnitysjärjestelmä:Puristimet liikkuvat eteenpäin ja vetäytyvät lineaarisissa ohjaimissa. Puristusvoima saadaan pneumaattisista sylintereistä, joiden paine on säädetty arvoon 0,5–0,8 MPa. Kaksisuuntainen kiinnitysrakenne kohdistaa voiman kahdelta sivulta profiilin vakauttamiseksi puristuksen aikana.
• Koneen runko:Hitsattu teräsrakenne tukee neljää liikkuvaa päätä ja kiinteää keskityöpöytää. Runko on suunniteltu kestämään puristamisen aikana syntyviä reaktiovoimia ja ylläpitämään pään kohdistusta ajan mittaan.

Sovellusskenaariot

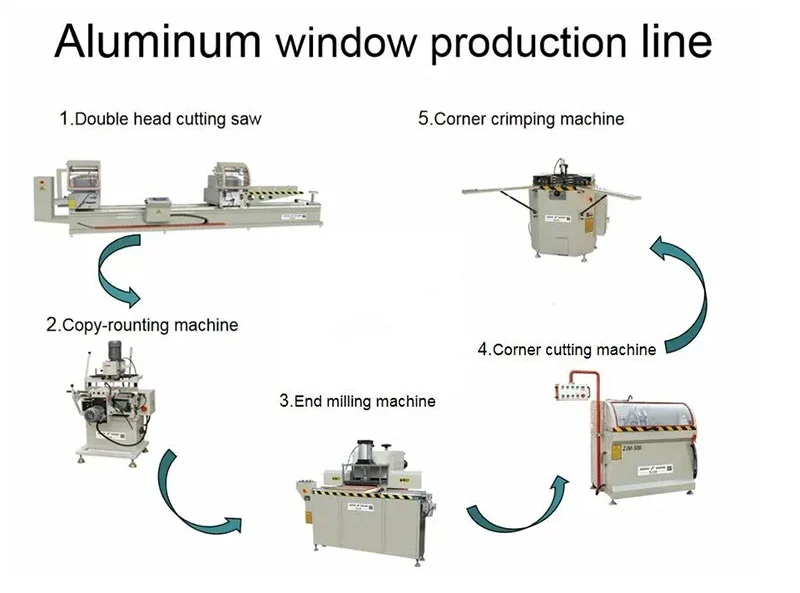

Alumiiniikkunoiden valmistus

Ikkunoiden, liuku- ja lämpöeristettyjen ikkunoiden kehysten puristaminen.

Alumiiniovien valmistus

Ulko-ovien, parvekeovien, paloturvallisten alumiiniovien ja sisäovien alumiinikarmien kulmakokoonpano.

Verhoseinä- ja rakennusprofiilit

90° kulmien puristus alumiinipalkeissa, peräpeiliissä ja julkisivuprofiileissa.

Suuri volyymituotanto

Käytetään keskisuurissa ja suurissa alumiiniovien ja ikkunoiden tehtaissa, joissa neljän kulman viimeistely yhdellä jaksolla vähentää kehyskohtaista käsittelyaikaa ja tukee suurempaa päivittäistä tuotantoa.

Valmistaja ja takuu

Shandong Lebulang Precision Machinery Co., Ltd., joka toimii Lebulang Machinena, on valmistanut alumiinista ja PVC:stä valmistettuja ikkunoiden ja ovien prosessointilaitteita Jinanin tehtaassa vuodesta 1996 lähtien. Yritys hoitaa T&K:n, koneistuksen, kokoonpanon, testauksen ja myynnin talon sisällä. TheCNC-nelipään kulmapuristuskoneon rakennettu tämän integroidun järjestelmän alaisuudessa ja toimitetaan suoraan tehtaalla CE- ja ISO 9001 -sertifikaateilla. Vuoden takuu kattaa päärakenteen. Mukana on tekninen etätuki, mukaan lukien videodiagnoosi ja käyttöopastus. Varaosat, kuten puristusveitset, tiivisteet ja suodatinelementit, ovat varastossa ja ne voidaan tilata erikseen. Asennus ja käyttöönotto voidaan järjestää paikan päällä lisämaksusta.

FAQ

Q1: Mitä CLM4S tarkoittaa?

V: CNC-kulmakone 4-päinen servo. "4" tarkoittaa neljää itsenäistä puristuspäätä.

Q2: Mikä on suurin rungon koko, jonka kone pystyy käsittelemään?

V: Vakiokokoonpano käsittelee jopa 1800 mm korkeita ja 3000 mm leveitä kehyksiä. Epätyypillisistä kooista voidaan neuvotella tilauksen yhteydessä.

Q3: Onko kone vaikea käyttää uusille työntekijöille?

V: Käyttö tapahtuu kosketusnäytön kautta, johon on tallennettu kehysohjelmia. Tarjolla on englanninkielinen käsikirja ja videokoulutus. Useimmat operaattorit oppivat päivittäiset rutiinit yhden tai kahden työpäivän kuluessa.

Q4: Millaisia ​​maksu- ja toimitusehtoja on saatavilla?

V: Maksu voidaan suorittaa T/T:llä tai L/C:llä tärkeimmissä valuutoissa, mukaan lukien USD, EUR ja GBP. Vakiotoimitusehdot ovat FOB Qingdao tai Jinan. CFR, CIF ja EXW hyväksytään myös lähetyksen määräpaikasta riippuen.

Q5: Voidaanko puristustyökalut räätälöidä tietyille profiileille?

V: Kyllä, puristusveitset voidaan työstää vastaamaan asiakkaan profiilin poikkileikkausta. Tilausprosessin aikana vaaditaan profiilinäyte tai piirustus oikean työkalusarjan valmistamiseksi.
