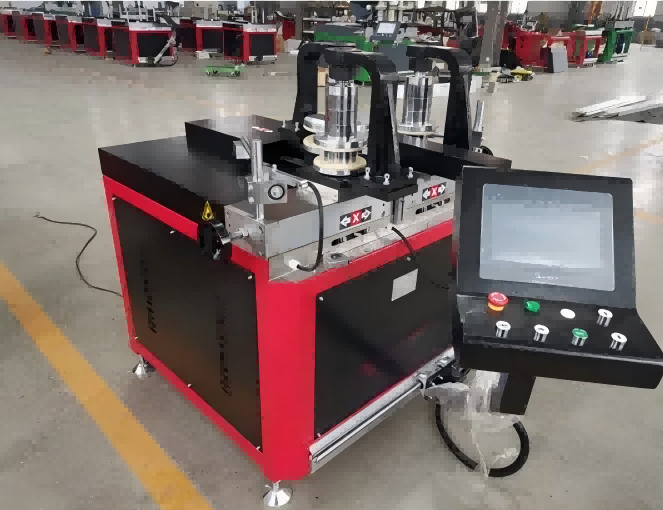

Korkean tarkkuuden CNC-alumiini- ja PVC-profiilitaivutuskone

Tämä CNC-alumiini- ja PVC-profiilitaivutuskone on suunniteltu arkkitehtonisten profiilien valmistukseen, mukaan lukien verhoseinät, julkisivut, kaari-ikkunat ja PVC-ikkunakehykset. Varustettu 3-rullaisella synkronoidulla taivutusjärjestelmällä ja servoohjauksella, se tarjoaa tasaiset, vääristymättömät käyrät ±0,5 mm tarkkuudella. Yhteensopiva sekä alumiinipuristettujen että PVC/UPVC-profiilien kanssa, kone tukee usean säteen taivutusta yhdessä asennuksessa, mikä parantaa merkittävästi tuotannon tehokkuutta ja vähentää materiaalihukkaa. CE-sertifioitu ja täysin muokattavissa, se on ihanteellinen ratkaisu nykyaikaisiin arkkitehtonisiin taivutussovelluksiin.

• Yhteensopivuus useiden materiaalien kanssa:TheCNC-alumiini PVC-profiilin taivutuskonetaivuttaa alumiini-, PVC-, UPVC-, lämpömurto-, ruostumaton teräs- ja kupariprofiileja. Työkalusarjat voidaan vaihtaa eri materiaaliluokkien ja poikkileikkausten mukaan koneen kapasiteetin sisällä.
• 3-akselinen CNC-paikannus:Servomoottoreita X-, Y- ja Z-akseleilla ohjataan CNC-ohjaimen kautta, jossa on 10 tuuman kosketusnäyttö. Paikannustarkkuus on ±0,02 mm. Käyttäjät ohjelmoivat monisäteisiä muotoja, kaaria ja yhdistelmäkäyriä suoraan käyttöliittymään tai tuovat tietoja USB:n kautta.
• Hydrauliset työntövoimavaihtoehdot:Tarjolla on kolme hydrauliasemakokoonpanoa – 20 tonnin, 25 tonnin ja 40 tonnin – valittuna profiilimateriaalin, seinämän paksuuden ja taivutussäteen perusteella. Hydraulipumppu toimii pienemmällä äänellä verrattuna tavallisiin teollisuusyksiköihin.
• Taivutusmuotoalue:Kone tuottaa C-muodon, U-muodon, S-muodon, täyden ympyrän, ellipsin, monisäteen yhdistelmiä ja mukautettuja kaaria. Muovaushihnat ja rullamuotit voidaan räätälöidä profiilin poikkileikkauksen mukaan optimaalisen taivutuslaadun saavuttamiseksi.

Miten se toimii

Profiilia ladataan

Alumiini- tai PVC-profiilit asetetaan syöttöohjaimeen ja kiinnitetään tiukasti liukumisen tai vääntymisen estämiseksi taivutusprosessin aikana.

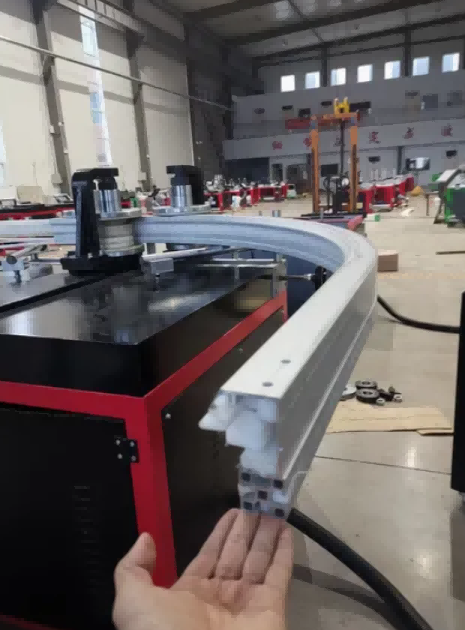

2. 3-rullainen tahdistettu taivutus

Kone käyttää kolmea tarkkuustelaa:

Ylärulla – ajaa profiilia eteenpäin

Kaksi sivurullaa – liikkuvat CNC-ohjattuja lentoratoja pitkin tasaisen paineen saamiseksi

Tämä synkronoitu liike varmistaa tasaisen kaaren muodostumisen ilman pintavaurioita tai muodonmuutoksia.

3. Servo-ohjattu tarkkuus

Servomoottorit ohjaavat rullan sijoittelua reaaliajassa, mikä tarjoaa tarkan palautteen ja toistettavan taivutussuorituskyvyn. CNC-järjestelmä kompensoi materiaalin takaisinjousituksen automaattisesti.

4. Multi-Radius ohjelmointi

Käyttäjät voivat ohjelmoida useita taivutussäteitä, kaarisegmenttejä ja kokonaisia ​​ympyröitä suoraan CAD-piirustuksista. Kone suorittaa monimutkaisia ​​käyriä ilman manuaalista puuttumista.

5. Jatkuva tuotanto

Kun ohjelma on asetettu, kone toistaa taivutusjakson tasaisesti, mikä tekee siitä sopivan sekä massatuotantoon että räätälöityihin arkkitehtuuriprojekteihin.

Prosessin kulku:

Profiilin lataus → CNC-ohjelman syöttö → 3-telan synkronointi → servopaikannus → monisäteinen taivutus → valmis kaareva profiili

Tärkeimmät komponentit

CNC-ohjain:10 tuuman kosketusnäyttö käyttöliittymällä taivutuskulmien, säteiden ja monisäteiden ohjelmointiin. USB-portti tukee ohjelmien tuontia ja vientiä. Ohjain hallitsee akselin liikettä, hydraulipainetta ja syklin ajoitusta.

Hydrauliasema:Saatavana 20 tonnin, 25 tonnin ja 40 tonnin kokoonpanoissa. Käyttää tuontiöljypumppua, joka on valittu vakaan paineen ja hiljaisen toiminnan takaamiseksi. Hydraulipiiri sisältää paineenalennusventtiilin ja suodattimen.

Rullamuotit:Valmistettu karkaistusta teräksestä valinnaisella PU-pinnoitteella. Pinnoite auttaa estämään naarmuuntumista tai jälkiä pinnoitetuilla, eloksoiduilla tai maalatuilla profiilipinnoilla. Muottisarjat ovat vaihdettavissa eri profiilien poikkileikkauksille.

Tarttuminen:Taiwan HIWIN lineaariset ohjauskiskot kantavat liikkuvia akseleita. Tarkkuusvaihteistot ja servomoottorit tarjoavat paikannustarkkuuden X-, Y- ja Z-liikkeille.

Sovellukset

• Verhoseinäprofiilin taivutus

  Arkkitehtoniset julkisivun kaarevat kehykset

  Kaarevat ikkunat ja oviprofiilit

  PVC-ikkunan ja oven karmin taivutus

  Alumiiniverhous ja koristeiden taivutus

  Koristeelliset sisäprofiilit




Valmistaja ja takuu

Shandong Lebulang Precision Machinery Co., Ltd., joka toimii Lebulang Machinena, on valmistanut alumiinin ja PVC:n prosessointilaitteita Kiinan Jinanissa sijaitsevalla tehtaalla vuodesta 1996.CNC-alumiini PVC-profiilin taivutuskonetoimitetaan suoraan tehtaalla CE- ja ISO-sertifikaateilla. Vuoden takuu kattaa päärakenteen. Tekninen etätuki, asennusvideot ja englanninkielinen opas toimitetaan ilman lisäkustannuksia. Asennus paikan päällä ja koulutus voidaan sopia erikseen. Varaosat, kuten rullamuotit, muotoiluhihnat ja hydrauliset tiivisteet, ovat varastossa. Koneen väri, tuotemerkki ja pakkaus voidaan räätälöidä OEM- ja ODM-sopimusten mukaisesti.

FAQ

1. Oletko tehdas vai kauppayhtiö?

Olemme valmistaja, jolla on oma tuotantolaitos Jinanissa, Kiinassa, toiminnassa vuodesta 1996.

2. Kuinka pitkä laitteiden takuu on?

Yksi vuosi päärakenteessa, pois lukien normaalit kuluvat osat, kuten rullamuotit ja muovaushihnat.

3. Kuinka tarjota myynnin jälkeistä palvelua?

Tarjolla on etävideoopastusta, online-teknistä tukea ja viallisten osien ilmainen vaihto takuuaikana. Asennus, käyttöönotto ja koulutus voidaan järjestää paikan päällä lisämaksusta.

4. Kuinka pitkä toimitusaika on?

Vakiokoneet toimitetaan 10-20 työpäivän kuluessa talletusmaksun vastaanottamisesta.

5. Mitä muita koneita myyt?

Alumiinin leikkauskoneet, alumiinin kulmapuristuskoneet, PVC-hitsauskoneet, CNC-poraus- ja jyrsinkoneet sekä täydelliset ovien ja ikkunoiden tuotantolinjat.

6. Voiko kone taivuttaa lämpökatkoprofiileja?

Kyllä. Sopivilla muotoiluhihnoilla ja rullamuotteilla kone voi taivuttaa lämpömurtumia alumiiniprofiileja säilyttäen samalla eristenauhan eheyden.
