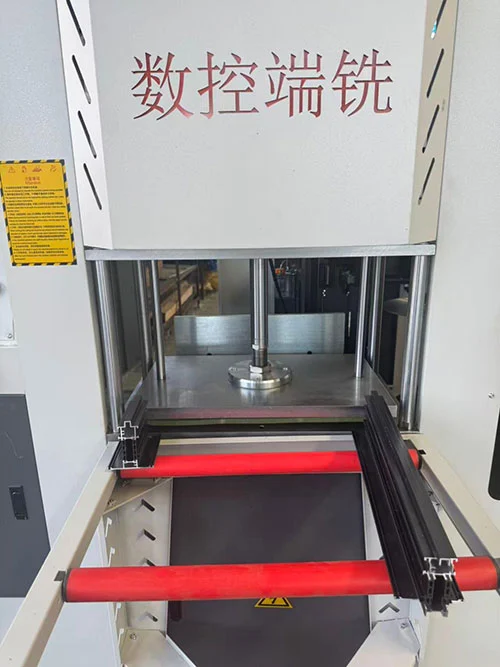

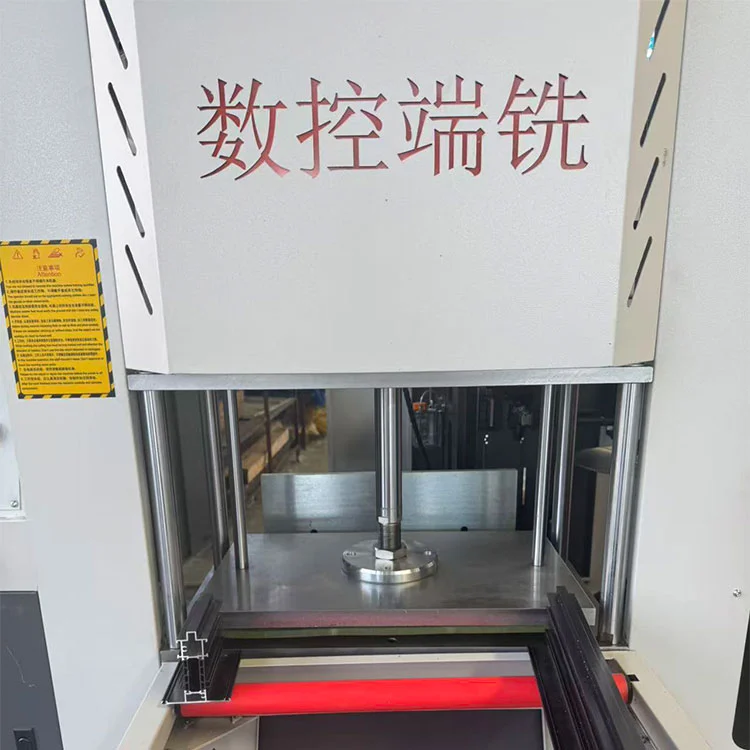

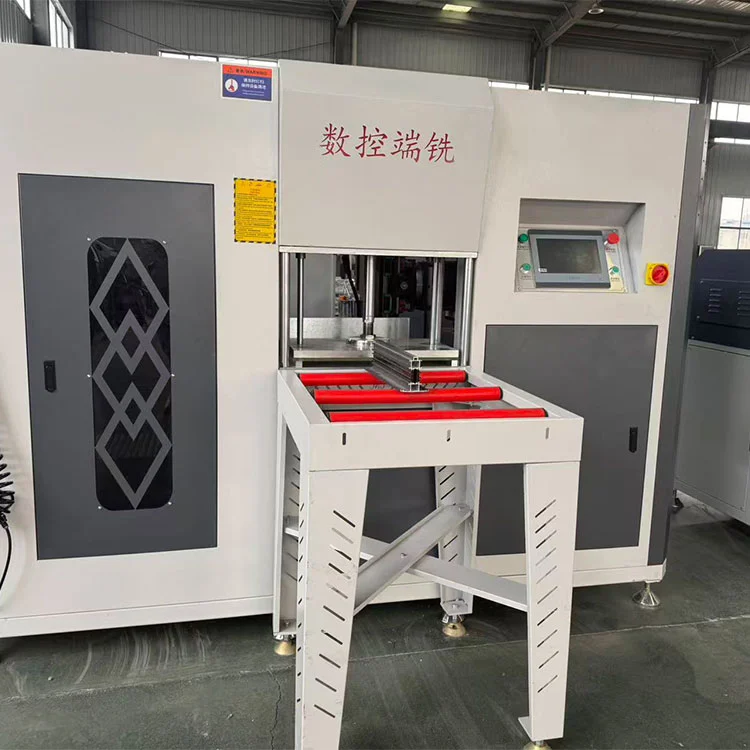

Monikulmainen 3+2-pääjyrsin erikoismuotoiseen alumiinirunkoon
Monikulmainen 3+2-akselinen CNC-pääjyrsin on suunniteltu monimutkaisille, ei-standardeille alumiinirunkoille, peräpeilille ja runkoprofiileille – erityisesti lämpökatkoille, järjestelmäikkunalle ja verhoseinän alumiiniosille. Yhdistämällä 3 lineaarista servoakselia (X/Y/Z) + 2 pyörivää akselia (karan kallistus + kääntö), monikulmainen 3+2-pääjyrsin erikoismuotoiseen alumiinirunkoon tarjoaa todellisen monikulmaisen (45° - +45°), yhden asennuksen jyrsinnän erikoismuotoille, joita tavalliset 3+1-koneet eivät kestä. Lebulang Lebulang - tuotemerkki on yksi kiinalainen konevalmistaja Kiinassa . Dual Cut 4+2 Axis End Miller Thermal Break -alumiinin tuotantolinja
Tämän monikulmaisen 3+2-pääjyrsin erikoismuotoiselle alumiinirungolle on rakentanut Lebulang Machine, kiinalainen valmistaja, jolla on lähes 30 vuoden tehdaskokemus ikkunoiden ja ovien käsittelylaitteista. Se on suunniteltu erityisesti epäsäännöllisille, kaareville ja monikulmaisille alumiinirunkoille ja peräpeiliille, joita löytyy lämpökatkojärjestelmistä, järjestelmäikkunoista ja verhoseinien julkisivuista. Kone yhdistää kolme servokäyttöistä lineaariakselia ja kaksi pyörivää akselia, jolloin kara voi kallistua ±45° ja kääntyä 0° ja 90° välillä. Kulmaiset päät, lovet, tapit ja urat voidaan viimeistellä yhdellä kiinnityksellä, mikä eliminoi manuaalisen uudelleenkiinnityksen ja lyhentää vaihtoaikaa.

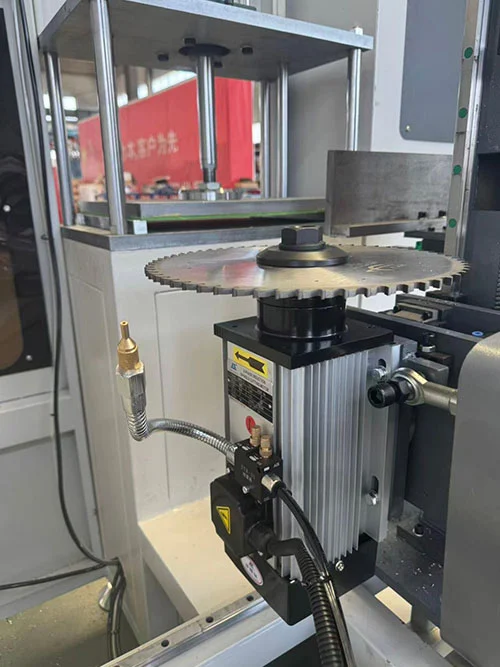

4 kW:n korkean vääntömomentin kara, joka käy nopeudella 2800 rpm, hyväksyy timanttileikkurit φ250 - φ300 mm. Valurautainen runko ja lineaarinen ohjausjärjestelmä pitävät toistettavuuden ±0,02 mm:n sisällä eräajojen aikana. Työpöytään mahtuu neljästä kuuteen profiilia sykliä kohden, ja CNC-ohjain tallentaa yli 100 esiasetettua ohjelmaa, mikä mahdollistaa nopean vaihdon erilaisten erikoismuotoprofiilien välillä. Käyttö tapahtuu 10 tuuman käyttäjäystävällisen kosketusnäytön kautta, jossa on visuaalinen ohjelmointi, mikä pitää harjoitusvaatimukset mahdollisimman vähäisinä. Täysin suljettu turvasuojus, automaattinen voitelujärjestelmä ja kumisuojatut pneumaattiset puristimet edistävät turvallista ja vähän huoltoa vaativaa päivittäistä käyttöä.
CE ja ISO sertifioitu. OEM- ja mukautettuja kokoonpanoja tuetaan. Valmistaja toimittaa tämän koneen suoraan tehtaalta painottaen helppoa huollettavuutta ja tarjoaa etäasennusohjeita ilman lisäkustannuksia.
Monikulmainen 3+2-pääjyrsin erikoismuotoiseen alumiinirunkoon
- • 3+2-akselinen monikulmainen CNC-järjestelmä3 lineaarista servoakselia tarkkaan paikannukseen;2 pyörivää akseliaota käyttöön±45° karan kallistus + 0°/90° kääntö. Käsitelläkulmikkaat päät, lovet, tapit ja uratyhdellä kierrolla --- ei manuaalista uudelleenkiinnitystä.
- • Erikoismuotoinen alumiini optimoituSuunniteltuepäsäännölliset, kaarevat ja monikulmaiset ristikot(lämpökatko, järjestelmäikkunat, verhoseinät). Poistaa räätälöityjen leikkaustyökalujen tarpeen; lyhentää asetusaikaa 60 %.

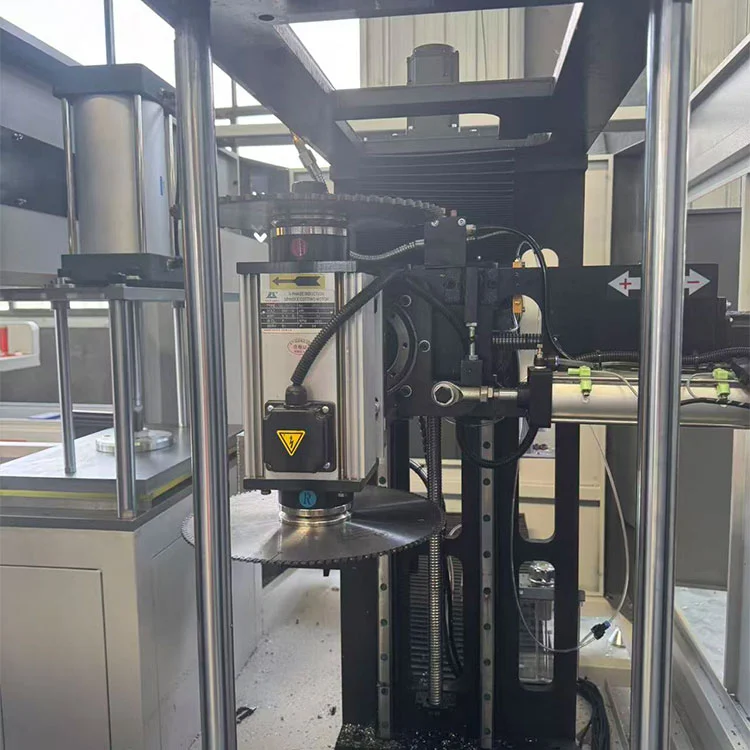

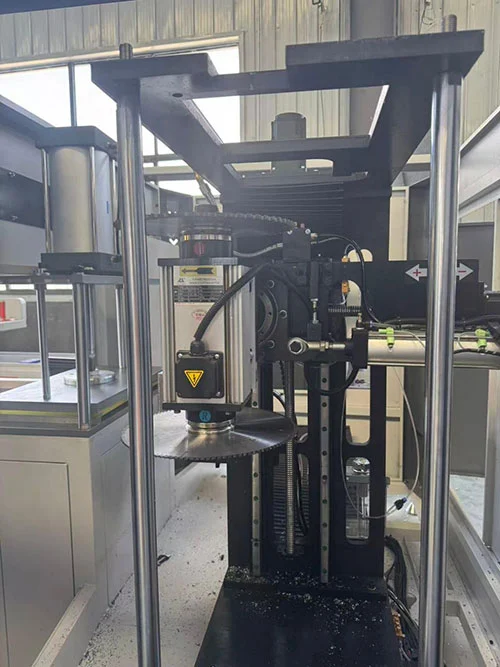

- • Erittäin tarkka ja raskas rakenne4 kW korkean vääntömomentin kara (2800 rpm) timanttileikkureilla;valurautarunko + lineaariohjaimetvarmistaa±0,02mm tarkkuusjopa erätuotannossa.
- • Eräkäsittely ja tehokkuusLeveät työpöydän pidikkeet4--6 profiiliasykliä kohti;täysi servoohjaus + esiasetettu ohjelman tallennus (100+)mahdollistaa nopean vaihdon eri erikoismuotojen välillä.

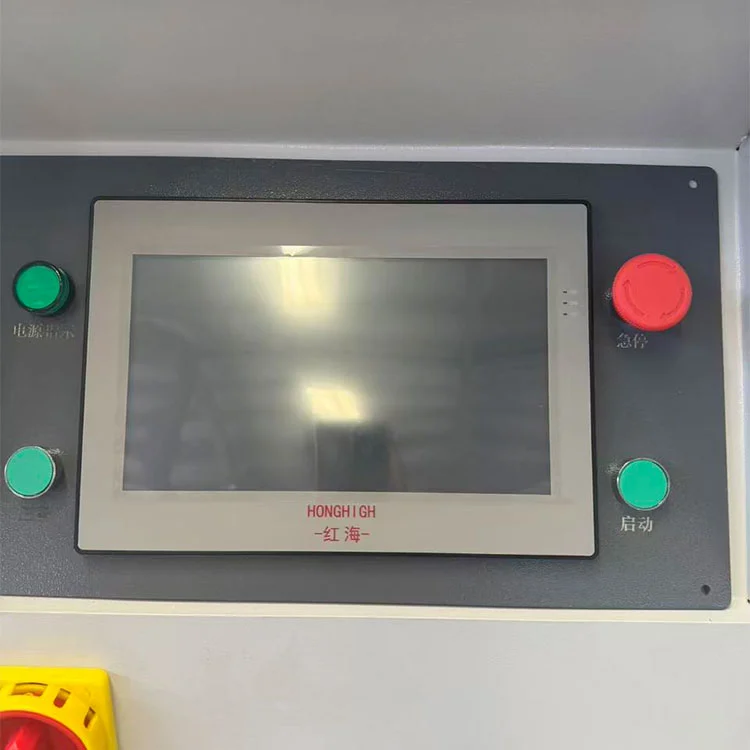

- • Käyttäjäystävällinen käyttö10 tuuman kosketusnäyttö CNC (Delta/ESTUN); Englanti/kiina käyttöliittymä;yksinkertainen G-koodi tai visuaalinen ohjelmointi--- vaaditaan vähimmäiskoulutusta.
- • Turvallinen ja vähän huoltoa vaativaTäysin suljettu turvasuojus; automaattinen voitelu; pneumaattiset puristimet kumisuojuksella estävät profiilin muodonmuutoksia.
Sovellukset
- Erikoismuotoiset lämpökatkoiset alumiinirungot/peräpeilit
- Järjestelmän ikkuna ja ovivinot runko/puomiprofiilit
- Verhoseinä alumiiniamonimutkainen päätyjyrsintä & loveus
- Huippuluokan julkisivuprofiilitmonikulmaliitokset
Tekniset tiedot
- Virtalähde: 380V/50Hz/3Ph (muokattavissa)
- Kokonaisteho: 5,5 kW (4 kW kara + servokäytöt)
- Karan nopeus: 2800 rpm
- Jyrsimen halkaisija: φ250--φ300mm (timantti)
- Työilmanpaine: 0,5-0,8 MPa
- Suurin jyrsintäsyvyys: 100mm (0°), 70mm (45°)
- Profiilin maksimikoko: L≤150mm × K≤200mm
- Koneen mitat: 2100×1100×1600mm
- Paino: ≈650kg
- Sertifiointi: CE/ISO
- Valmistus ja myynti
Miksi valita tämä 3+2 monikulmainen päätyjyrsin?
- Monipuolisuus yli 3+1 koneen: Kahvaterikoiskulmat ja monimutkaiset muodotmuut eivät voi.
- Tehdas suoraan Kiinasta: kilpailukykyinen hinta,2 vuoden takuu, nopea toimitus.
- Täysi tekninen tuki: Verkkokoulutus, videooppaat, varaosien toimitus.
Monikulmainen 3+2-pääjyrsin – äärimmäinen ratkaisu erikoismuotoisten alumiinirunkojen käsittelyyn.
