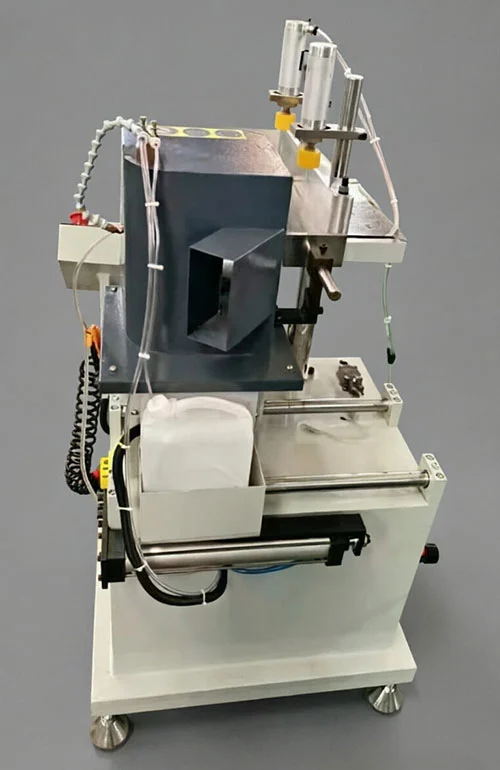

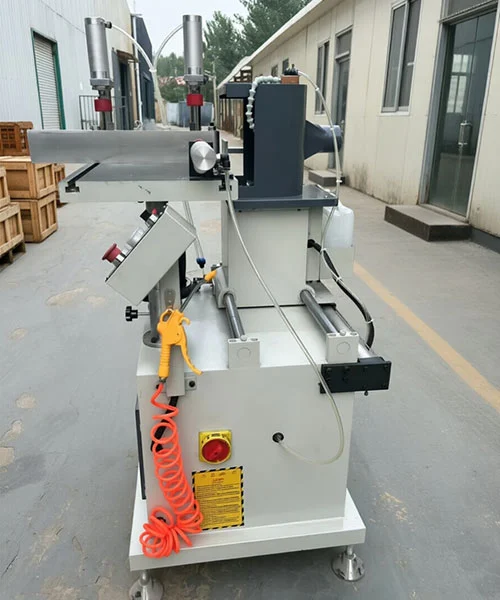

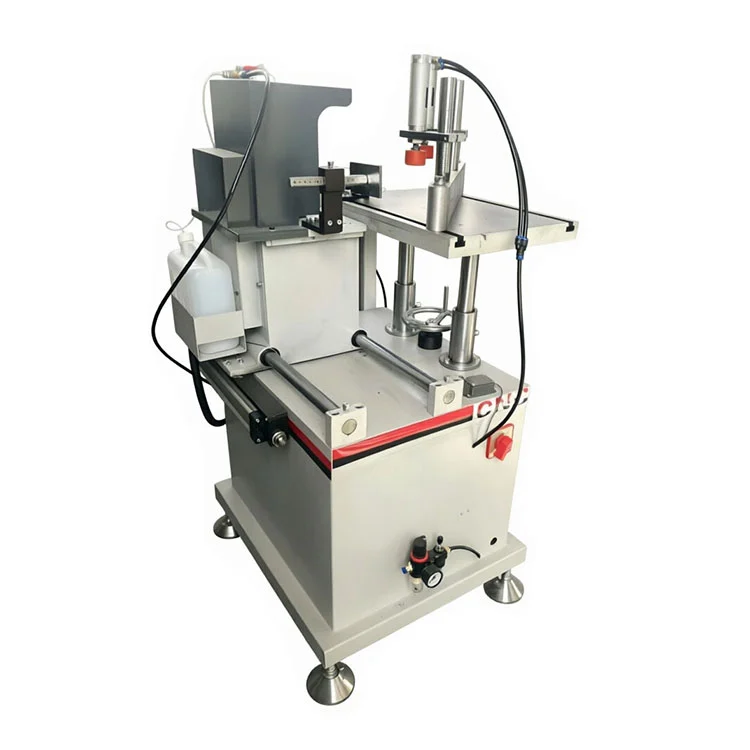

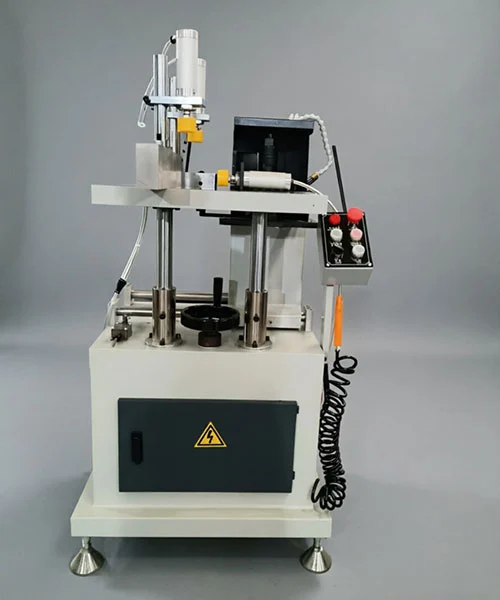

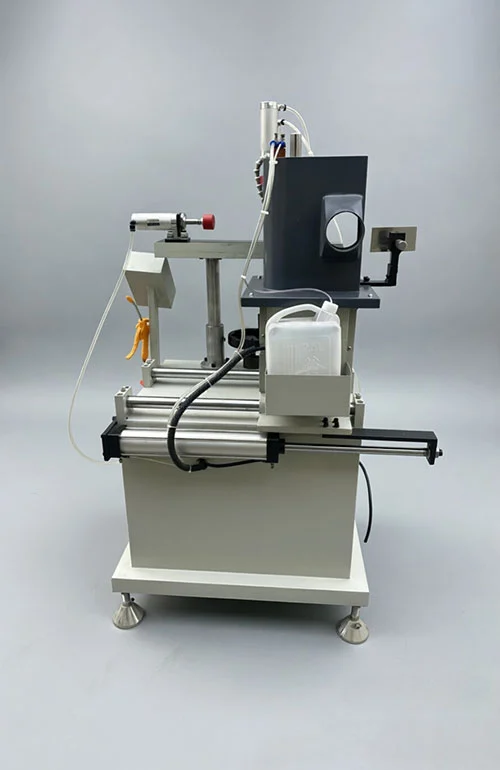

PVC-päätyjyrsinkone ikkunaprofiileille

Tärkeimmät ominaisuudet

• Profiilin päädyn muotoilu:ThePVC-päätyjyrsinkone ikkunaprofiileillesovittaa askelmapinnat, suorakaiteen muotoiset urat, tapit ja vastaavat rakenteet vaihtamalla työkaluja, jotka kiinnitetään vaakasuoraan karaan.
• Kulmajyrsintäalue:Työpöydän asemointilevy voidaan asettaa -55° ja +55° välille, mikä mahdollistaa profiilin päiden viisteleikkaukset ilman mukautettuja jigejä.
• Lineaarisen laakerin syöttö:Työkalun syöttömekanismi toimii lineaarisella laakerin liikeparilla pitäen tärinän alhaisena ja liikkeen toistettavana jyrsintäjaksojen aikana.
• Päätypinnan viimeistely:Käsitellyt päät saavuttavat jatkuvasti Ra12,5 μm:n karheuden, mikä riittää peräpeilien ja runko-osien tiiviiseen kokoamiseen.
• Pneumaattinen kiinnitys:Profiilit pidetään ilmakäyttöisillä puristimilla leikkauksen aikana, mikä vähentää käyttäjän vaivaa ja säilyttää työkappaleen asennon.

Tekniset tiedot

Sovellusalue

TämäPVC-päätyjyrsinkone ikkunaprofiileillekäytetään PVC-ikkunoiden, alumiini-muovi-komposiitti-ikkunoiden ja lämpömurtuvien alumiini-ikkunakehysten valmistukseen. Tyypillisiä työkappaleita ovat keskimmäiset peräpeilit, oven karmiprofiilit ja muut suulakepuristetut osat, jotka vaativat päätypinnan muotoilua, uritusta tai tappien leikkaamista ennen kokoamista.

Tärkeimmät komponentit

• Jyrsintäkara:Vaakasuora kara hyväksyy vaihdettavat leikkurit porras-, ura- ja tapityöhön. Käy nopeudella, joka vastaa kovametallityökaluja puhtaan materiaalin poistamiseksi.
• Lineaarinen laakerin ohjausjärjestelmä:Syöttövaunu liikkuu tiivistetyillä lineaarisilla laakereilla, jotka vaativat vain säännöllistä voitelua ja auttavat säilyttämään tasaisen leikkausgeometrian ajan mittaan.
• Pneumaattinen kiinnitysyksikkö:Puristimet kytkeytyvät 0,5–0,8 MPa ilmansyöttöön. Leuat on muotoiltu niin, että profiilipinnat eivät jätä merkintöjä jyrsintäjakson aikana.
• Säädettävä työpöytä:Manuaalisesti asetettavan asemointilevyn avulla käyttäjä voi valita kulmat -55° - +55° asteikolla toistuvaa paikoitusta varten.

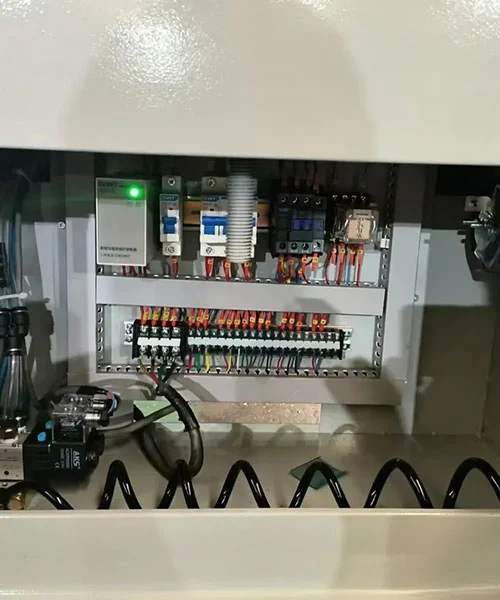

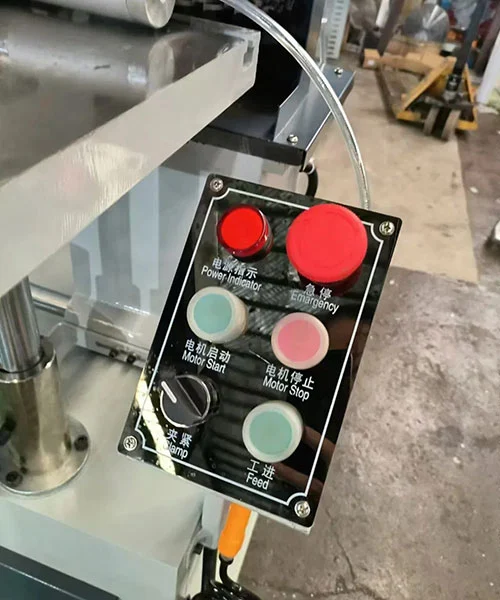

• Ohjauspiiri:Käyttää yksinkertaista painikeasemaa ja turvalukkoa, joka estää karan käynnistyksen suojuksen ollessa auki. Sähkökomponentit on sijoitettu pölytiiviiseen koteloon.

Valmistaja ja tuki

Vuonna 1996 perustetulla tehtaalla Lebulang Machine on valmistanut profiilinkäsittelylaitteita Kiinan Jinanissa lähes kolmen vuosikymmenen ajan. ThePVC-päätyjyrsinkone ikkunaprofiileilletoimitetaan suoraan tehtaalta, sillä on CE- ja ISO-sertifikaatit ja se voidaan räätälöidä OEM/ODM-sopimusten mukaisesti. Vuoden takuu kattaa päärakenteen, ja etäasennusopastus tarjotaan ilman lisämaksua.

Pakkaus & Toimitus

JokainenPVC-päätyjyrsinkone ikkunaprofiileilleon pakattu tavalliseen vientilaatuiseen puiseen laatikkoon, jossa on sisäinen tuki, joka estää liikkumisen kuljetuksen aikana. Laati on kosteutta kestävä ja siinä on käsittelyohjeet. Toimitusehdot ovat FOB Jinan tai Qingdao, toimitusajat tyypillisesti 15-25 työpäivää tilausvahvistuksen jälkeen. Asiakirjat, mukaan lukien testiraportti, pakkausluettelo ja CE-sertifikaatti, lähetetään digitaalisesti ennen lähettämistä.

FAQ

Q1: Mitä profiilirakenteita ikkunaprofiilien PVC-pääjyrsinkone voi käsitellä?

V: Vaihtamalla leikkaustyökalua kone jyrsii askelpintoja, suorakaiteen muotoisia uria, tappeja ja muita päätyosia, joita yleisesti vaaditaan PVC- ja alumiini-muovi-komposiittiperäpeiliin ja runkoprofiileihin.

Q2: Mikä on viisteen leikkauksen kulman säätöalue?

V: Työpöydän asemointilevy on säädettävissä välillä -55° - 55°, mikä mahdollistaa kulmien leikkausten tekemisen tällä alueella ilman lisäkiinnikkeitä.

Q3: Miten vakaus säilyy jyrsinnän aikana?

V: Työkalun syöttömekanismi käyttää lineaarista laakerin liikeparia, joka vähentää tärinää ja auttaa pitämään jyrsintäsyvyyden yhtenäisenä toistuvien työkiertojen aikana.

Q4: Mitä päätypinnan karheutta voidaan odottaa?

V: Tasaisesti koneistetut päät saavuttavat Ra12,5 μm:n karheuden, mikä mahdollistaa tiiviit liitokset ikkunoiden ja ovien kokoonpanossa.

Q5: Mitkä ovat työpöydän mitat?

V: Konetyöpöydän mitat ovat 500 × 350 mm, mikä tarjoaa vakaan tuen tavallisille UPVC- ja alumiini-muovi-ikkunaprofiileille.

Q6: Mikä on suurin jyrsintäleveys?

V: Työkalusarja tukee enintään 90 mm jyrsintäleveyttä.

Q7: Mitkä ovat teho- ja ilmansyöttövaatimukset?

V: Kone toimii 380 V:n, 50 Hz:n kolmivaiheisella teholla ja vaatii pneumaattiselle kiinnitysjärjestelmälle 0,5–0,8 MPa:n työilmanpaineen.

Q8: Onko varaosia saatavilla?

V: Kyllä. Yleisiä kuluvia osia, mukaan lukien maahantuodut leikkuripyörät ja säätötyökalut, on saatavana lisävarusteena, ja käyttäjä voi vaihtaa ne helposti.
