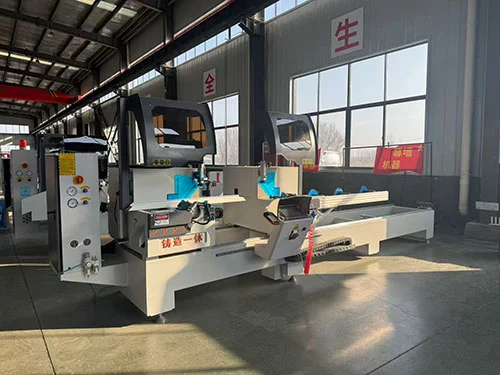

Puoliautomaattinen kaksipäinen jiirisaha alumiiniprofiilin leikkauskone

Shandong Lebulang Precision Machinery Co., Ltd., joka toimii Lebulang Machine -brändillä, on valmistanut alumiinin ja PVC:n työstölaitteita Kiinan Jinanin tehtaalla vuodesta 1996. Tämä puoliautomaattinen kaksipäinen jiirisaha leikkaa alumiiniprofiileja ikkunoihin, oviin, verhoseiniin ja teollisuuskehyksiin. Se käsittelee jopa 350 mm leveitä ja 150 mm korkeita profiileja, joissa vaakasuorat leikkauskulmat ovat 45° - 135° ja pystykulmat 45° - 90°. Kaksi 4 kW:n moottoria ajaa sahanteriä 2800 rpm:n nopeudella, ja oikea pää liikkuu lineaarisilla ohjaimilla, joissa on hammastankovaihteisto pituusasemointia varten. Viisiakselinen täyssuljettu CNC-järjestelmä ohjaa kulman ja pituuden kohdistamista, kun taas leikkaussyöttönopeus on portaattomasti säädettävissä välillä 0 - 3 m/min.

Tekniset parametrit

Ominaisuudet

• Laaja profiilin leikkaus:ThePuoliautomaattinen kaksipäinen jiirisaha alumiiniprofiilin leikkauskoneon suunniteltu suurten alumiiniprofiilien kaksiulotteiseen kulmaleikkaukseen. Se käsittelee jopa 350 mm leveyttä ja 150 mm korkeutta, kattaa vakioverhoseinät ja teollisuuspursotetut koot.
• Viisiakselinen täysin suljettu CNC-järjestelmä:Kulma- ja pituusasemointia ohjaa viisiakselinen CNC-järjestelmä, jossa on suljetun silmukan palaute. Tämä säilyttää kulman toleranssin ±5′ sisällä ja toistuvan pituuden toleranssin ±0,2 mm:n sisällä normaaleissa käyttöolosuhteissa.
• Liikkuva sahanpään voimansiirto:Oikea leikkuupää liikkuu hammastankokäyttöisellä lineaarisella ohjausparilla. Tämä järjestely tukee jäykkyyttä, jota tarvitaan tarkkaan pituusasemointiin koko 6000 mm:n leikkauskapasiteetilla.
• Tarkkuusnivellaakerit:Sahan pään pyörityksessä käytetään ristikkäisiä sylinterimäisiä rullalaakereita, jotka tarjoavat vakaan, vähäkitkaisen kulmaliikkeen. Tämä muotoilu edistää sujuvaa kulman säätöä ja luotettavaa lukitusta asetettuun asentoon.
• Paranneltu keinuvarren rakenne:Sahanterä on asennettu vahvistettuun keinuvarteen, joka kääntyy ylöspäin työpöydän alta. Tämä kokoonpano tuottaa sileän, puhtaan leikkauspinnan profiiliin ja parantaa yleistä leikkausvakautta.
• Pöydän alla oleva terän keinu:Terän syöttösuunta on työpöydän alta, mikä auttaa pitämään käyttäjän kädet poissa leikkausalueelta työkierron aikana.
• Integroitu voitelu ja jäähdytys:Sumuvoitelu- ja jäähdytyslaite liikkuu sahanterän mukana ja levittää leikkausnestettä suoraan terän hampaisiin ja leikkausalueelle. Tämä pidentää terän käyttöikää ja parantaa alumiinin leikkauslaatua.

Miten se toimii

ThePuoliautomaattinen kaksipäinen jiirisaha alumiiniprofiilin leikkauskonetoimii siten, että käyttäjä asettaa halutut vaaka- ja pystyleikkauskulmat sekä leikkauspituuden CNC-ohjauspaneelista. Oikea leikkuupää liikkuu automaattisesti lineaariohjainta pitkin ohjelmoituun asentoon. Alumiiniprofiilit asetetaan rullatukipöydille ja kiinnitetään pneumaattisilla puristimilla. Molemmat päät voivat leikata samanaikaisesti tai erikseen. Leikkausjakson aikana sahanterät kääntyvät ylöspäin työpöydän alta leikkaaen profiilin läpi säädellyllä syöttönopeudella välillä 0-3 m/min. Sumuvoitelujärjestelmä aktivoituu leikkauksen aikana. Terien vetäytymisen jälkeen puristimet vapautuvat ja leikatut palat poistetaan. Viisiakselinen suljetun silmukan CNC-järjestelmä valvoo ja säätää asentoa säilyttääkseen tarkkuuden eräleikkauksessa.

Tärkeimmät komponentit

• Sahamoottorit (2 × 4 kW):Jokaista leikkuupäätä käyttää 4 kW:n moottori, joka pyörii nopeudella 2800 rpm. Teho sovitetaan terän halkaisijaan ja leikkuupoikkileikkauskapasiteettiin 350 × 150 mm.
• Lineaariohjain ja hammastanko:Liikkuva oikea pää kulkee tarkalla lineaarisella ohjaimella ja se on sijoitettu hammastanko- ja hammaspyöräkäytön avulla. Tämä voimansiirto tarjoaa jäykkyyden ja tarkkuuden, jota vaaditaan pituusasemointiin 6000 mm:n sängyn yli.
• Ristikkäiset rullalaakerit:Käytetään sahan pään nivelessä kulman säätöön. Nämä laakerit tarjoavat suuren jäykkyyden ja tasaisen pyörimisen minimaalisella välystyksellä.
• Viisiakselinen CNC-ohjain:Hallitsee vaaka- ja pystysuoraa leikkauskulmaa, pituusasemointia ja syöttönopeutta. Suljetun silmukan järjestelmä käyttää enkooderien palautetta paikannustarkkuuden ylläpitämiseksi.
• Sumuvoitelujärjestelmä:Suutinkokoonpano, joka liikkuu sahanterän mukana ja toimittaa sumutettua leikkausnestettä leikkausalueelle. Tämä vähentää kitkalämpöä ja auttaa estämään alumiinilastujen hitsauksen terän hampaissa.
• Pneumaattiset puristimet:Pidä profiilia paikallaan leikkaamisen aikana. Puristuspainetta voi säätää ilmansäätimellä.

Sovellukset

ThePuoliautomaattinen kaksipäinen jiirisaha alumiiniprofiilin leikkauskonekäytetään alumiiniprofiilien leikkaamiseen ikkunoiden ja ovien valmistuksessa, verhoseinien valmistuksessa, aurinkopaneelien runkojen valmistuksessa ja yleisessä teollisessa alumiininjalostuksessa. Se käsittelee kiinteitä ja onttoja suulakepuristuksia, lämpömurtoprofiileja ja kevyitä ei-rautametalliosia määritellyn leikkauskapasiteetin sisällä.

Valmistaja ja tuki

Shandong Lebulang Precision Machinery Co., Ltd., joka toimii Lebulang Machinena, on valmistanut alumiininkäsittelylaitteita Kiinan Jinanin tehtaalla vuodesta 1996 lähtien.Puoliautomaattinen kaksipäinen jiirisaha alumiiniprofiilin leikkauskonetoimitetaan suoraan tehtaalla CE- ja ISO-sertifikaateilla. Vuoden takuu kattaa päärakenteen. Mukana on tekninen etätuki, käyttövideot ja englanninkielinen käyttöopas. Varaosia on varastossa lähetystä varten. Jännite, leikkauspituus ja kiinnitysvaihtoehdot voidaan mukauttaa tilauksen yhteydessä.

FAQ

Q1: Millaisia ​​profiileja tällä sahalla voi leikata?

V: Se leikkaa alumiiniprofiileja, joiden leveys on 350 mm ja korkeus 150 mm, mukaan lukien kiinteät tankot, ontot suulakepuristukset ja lämpömurtoprofiilit. Se soveltuu myös kevyille ei-rautametallille ja joillekin PVC-profiileille.

Q2: Voiko se leikata yhdistekulmia?

V: Kyllä. Kone suorittaa kaksiulotteisen yhdistelmäkulmaleikkauksen, jossa vaakakulma on säädettävissä 45° - 135° ja pystykulma 45° - 90°.

Q3: Mikä on leikkaustarkkuus?

V: Toistuvan paikannuspituuden toleranssi on ±0,2 mm ja leikkauskulman toleranssi on ±5′ normaaleissa käyttöolosuhteissa oikein huolletuilla teriillä.

Q4: Onko oikea pään säätö automaattinen?

V: Kyllä. Oikea pää liikkuu automaattisesti lineaariohjainta pitkin ohjelmoituun asentoon viisiakselisen CNC-järjestelmän kautta. Käyttäjä syöttää halutun pituuden ohjauspaneeliin.

Q5: Mikä on vähimmäistilausmäärä ja toimitusaika?

V: Pienin tilausmäärä on yksi sarja. Normaali toimitusaika on tyypillisesti 15-25 työpäivää talletuksen vastaanottamisesta riippuen nykyisestä tuotantoaikataulusta.
