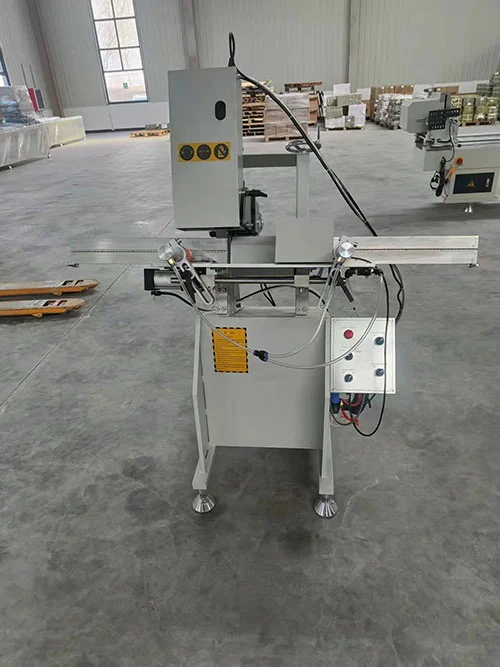

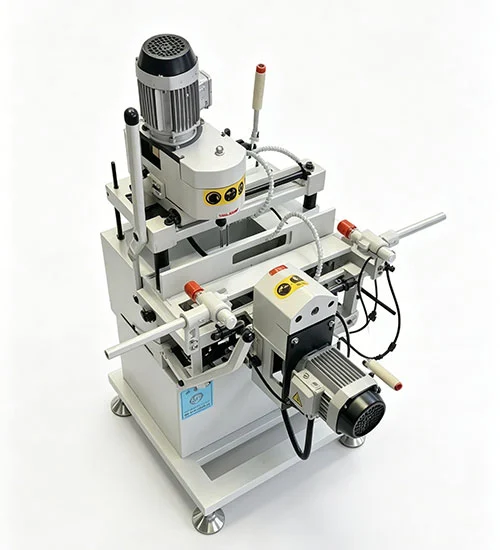

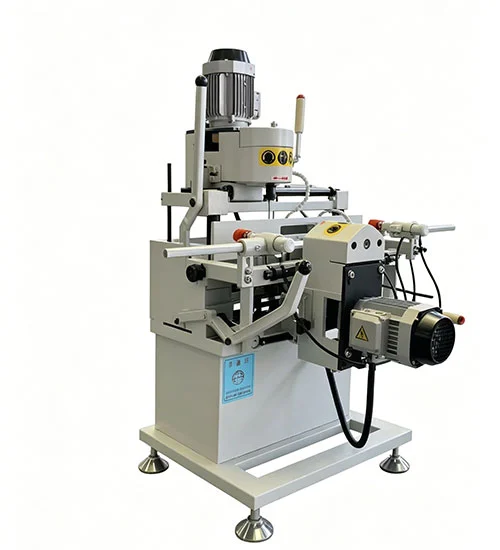

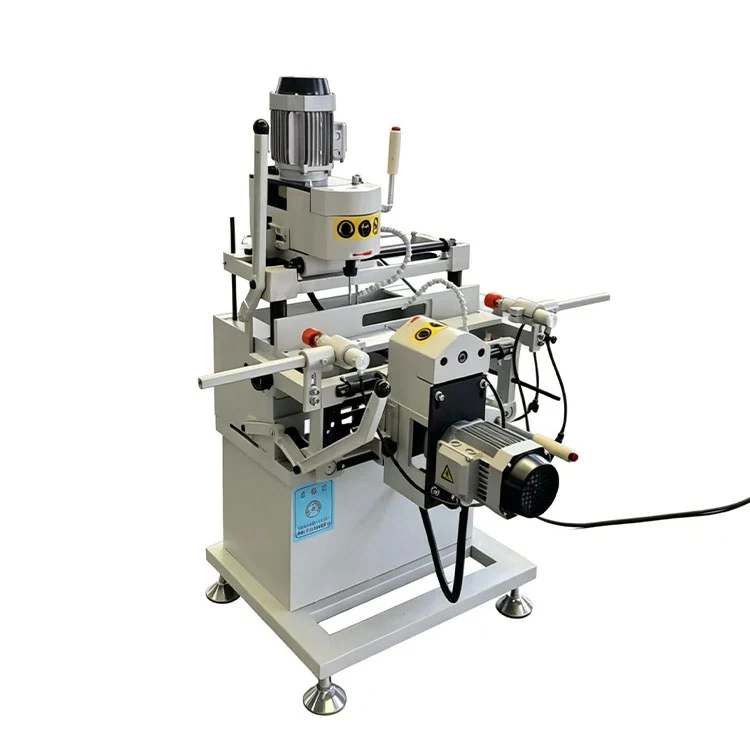

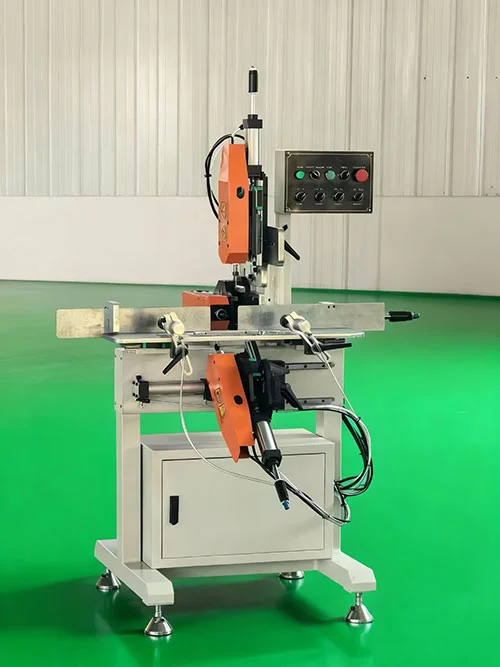

UPVC PVC-ikkunan vesirakojen jyrsintä

• UPVC PVC-ikkunan vesirakojen jyrsintätarjoaa kolmiakselisen jyrsintäkyvyn: pysty-, vaaka- ja kulmaleikkaukset samalla asemalla.
• Se on rakennettu vedenpoistorakojen ja ilmanpaineen tasapainotusaukkojen jyrsimiseen PVC-ikkuna- ja oviprofiileissa.
• Alempi pää muuttaa ja kiristää työkalua yhdellä kiristystoiminnolla, joten urakäsittelyäUPVC PVC-ikkunan vesirakojen jyrsintävalmistuu ilman välillisiä manuaalisia työkalun vaihtoja.
• Jyrsintäpöytä liikkuu suorakaiteen muotoista lineaariohjainta pitkin säilyttäen suoraviivaisen liikkeen leikkauksen aikana.
• Vino jyrsinpää mahdollistaa kulman säätämisen ja automaattisen ylös/alas sekä vasemmalle/oikealle liikkeen. Tämä mahdollistaa 45° vesiraon jyrsinnän säilyttäen samalla vasemman ja oikean uran symmetrian.
• Nopeat karamoottorit on asennettu vakaaseen jyrsintään vaadituilla leikkausnopeuksilla.

Tekniset tiedot

Sovellusalue

TämäUPVC PVC-ikkunan vesirakojen jyrsintäkäytetään UPVC- ja PVC-ikkunoiden ja -ovien tuotantolinjoilla. Tyypillisiä käyttökohteita ovat tyhjennysrakojen jyrsiminen ikkunan ja liukuikkunoiden pohjassa, ilmanpaineen tasausreikien leikkaaminen peräpeiliin ja risteyksiin sekä kulmien urien valmistaminen profiilin rakenteen edellyttämiin kohteisiin. Kone käsittelee sekä tavallisia valkoisia profiileja että värillisiä tai laminoituja osia, ja kolmiakselinen pään asettelu kattaa useimmat asuin- ja kevyen teollisuuden ikkunoiden valmistuksessa käytetyt urakokoonpanot.

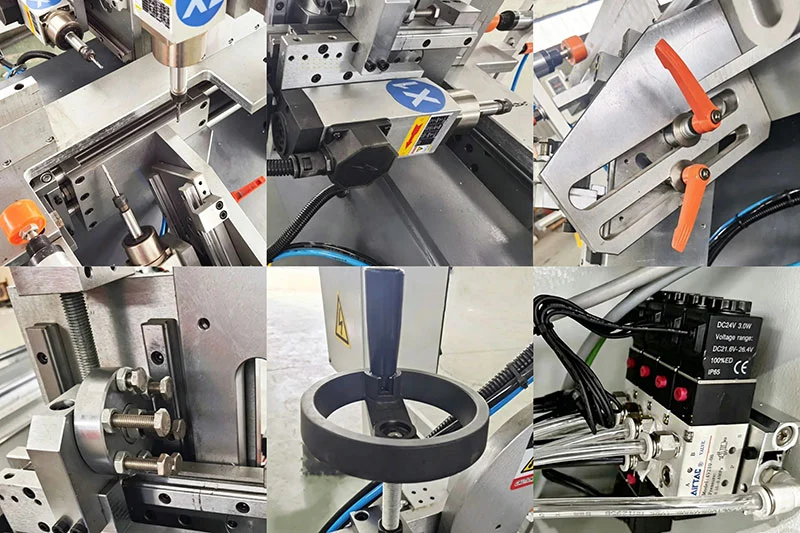

Tärkeimmät komponentit

• Kolme karamoottoria (0,75 kW kukin):Tarjoa itsenäinen käyttö kolmelle jyrsinpäälle, jotka toimivat jopa 24 000 r/min nopeuksilla, jotta UPVC-materiaalien raon reunat ovat puhtaat.
• Suorakulmainen lineaarinen ohjausjärjestelmä:Tukee liikkuvaa työpöytää jyrsintäiskun aikana, mikä auttaa säilyttämään raon suoruuden ja toistettavan asennon erissä.
• Pneumaattinen työkalun kiinnitys alapäässä:Terä vaihdetaan ja kiristetään yhdellä toimenpiteellä, mikä vähentää joutoaikaa ja eliminoi manuaaliset työkalun kiristysrutiinit.
• Säädettävä vino pää (nro 3 pää):Jyrsintäkulmaa voidaan asettaa manuaalisesti lukituskahvalla, joka kattaa 45° ja muut kulmat samalla, kun vasen-oikea urasymmetria pysyy yhtenäisenä.
• Ohjauspaneeli ja johdot:Painikekäyttö erillisellä hätäpysäytystoiminnolla. Sähkökomponentit on sijoitettu pölyltä suojattuun koteloon, ja pneumaattinen piiri sisältää suodatin-säädin-voiteluyksikön pitämään vakaan puristuspaineen.
• Runko ja suojat:Hitsattu teräsjalusta tarjoaa jäykän rakenteen. Läpinäkyvät turvasuojukset peittävät jyrsintäalueen ja lukittuvat karan käynnistyspiiriin.

Koneen toiminnot

• Automaattinen työkalun vaihto ja urajakso:Alempi pää suorittaa työkalun kiinnityksen ja irrottamisen yhdellä toimenpiteellä, jolloin uran jyrsiminen on suoritettu ilman manuaalista uudelleentyökalua.
• Vesiaukon ja tasapainotusreiän ominaisuus:Käsittelee tyhjennysrakoja ja ilmanpaineen tasausreikiä UPVC- ja PVC-profiileissa.
• Ohjattu liike:Suorakaiteen muotoinen lineaarinen ohjain tukee liikkuvaa työpöytää, mikä edistää suoria, toistettavia jyrsintäreittejä.
• Selkeät säätimet:Painikekäyttö selkeästi merkityillä toiminnoilla; tehdaskoulutuksen saaneet käyttäjät voivat hallita konetta lyhyen asennusjakson jälkeen.
• Kompakti jalanjälki:Mitat 1150 × 1100 × 1700 mm sopivat tavallisiin ikkunoiden valmistuslinjoihin.

Tuotetiedot

• Kolme jyrsintäpäätä— konfiguroitu UPVC-ikkuna- ja oviprofiilien vesirakojen ja ilmareikien työstöön.
• Nopea karamoottori— Suurin pyörimisnopeus jopa 24 000 r/min puhtaiden raon reunojen vuoksi.
• Pää nro 3 (viisto)— Jyrsintäkulma voidaan asettaa manuaalisesti halutun urakulman mukaan.
• Pikasäädettävä syvyysrajoitin— lyhentää asetusaikaa vaihdettaessa profiilierien välillä.
• Käsipyörän korkeuden säätö— käyttäjä voi hienosäätää pystysuoran leikkurin asennon ilman työkaluja.
• Pneumaattiset ja sähköiset komponentit— hankittu kansainvälisesti tunnustetuilta toimittajilta ja johdotettu CE-vaatimusten mukaisesti.

Pakkaus & Toimitus

JokainenUPVC PVC-ikkunan vesirakojen jyrsintäon pakattu tavalliseen vientipuulaatikkoon, jossa on sisäinen vaahtomuovipehmuste ja teräsvanne. Laati on merkitty selkeästi käsittelysymboleilla ja lähetystiedoilla. Toimitusehdot ovat FOB Jinan tai Qingdao, ja toimitus yleensä 15–25 työpäivän kuluessa tilausvahvistuksesta. Ennen kuin kone lähtee tehtaalta, toimitetaan lähetystä edeltävä testiraportti ja digitaalinen kopio CE-todistuksesta.

FAQ

Kysymys 1: Mitä materiaaleja tämä UPVC-PVC-ikkunan vesirakojen jyrsinkone voi käsitellä?

V: Se on rakennettu UPVC- ja PVC-ikkuna- ja oviprofiileille.

Q2: Vaatiiko kone ammattitaitoisia käyttäjiä?

V: Säätimet perustuvat yksinkertaiseen painikepaneeliin. Käyttäjät voivat oppia työnkulun nopeasti, ja yksityiskohtaiset ohjeet annetaan.

Q3: Voiko kone jyrsiä 45° vesirakoja?

V: Kyllä. Vino jyrsintäpää tukee 45° urajyrsintää ja säilyttää profiilin vasemman ja oikean symmetrian.

Q4: Onko virtalähde muokattavissa?

V: Vakiokokoonpano käyttää 220V 50/60Hz. Muut jännitteet voidaan sopia tilauksen yhteydessä.

Q5: Kuinka automaattinen työkalunvaihto toimii?

V: Alempi päämekanismi muuttaa ja kiristää leikkuria yhdellä liikkeellä, jolloin ura voidaan viimeistellä pysähtymättä työkalun manuaalista säätöä varten.

Q6: Mikä on jyrsintäpituusalue?

V: Jyrsintäpituus on säädettävissä välillä 30 mm - 60 mm.

Q7: Onko koneen mukana ohjelmisto tai ohjeet?

V: Mukana on englanninkielinen ohjelmistoliittymä ja käyttöohjeet. Järjestelmä voi tuoda piirustustietoja AutoCADista.

Q8: Mikä on kokonaiskoko ja -paino?

A: 1150 × 1100 × 1700 mm, kokonaispaino 200 kg.

Q9: Onko varaosia saatavilla?

V: Kyllä. Kulutustarvikkeet, kuten leikkuupyörät ja säätötyökalut, ovat saatavilla valinnaisina osina, ja käyttäjä voi vaihtaa usein kuluneet osat.
