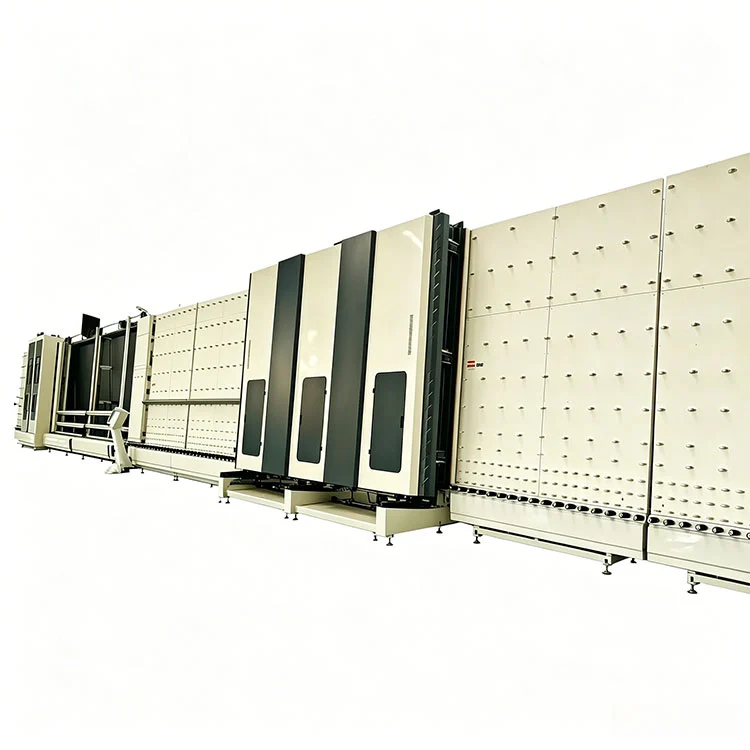

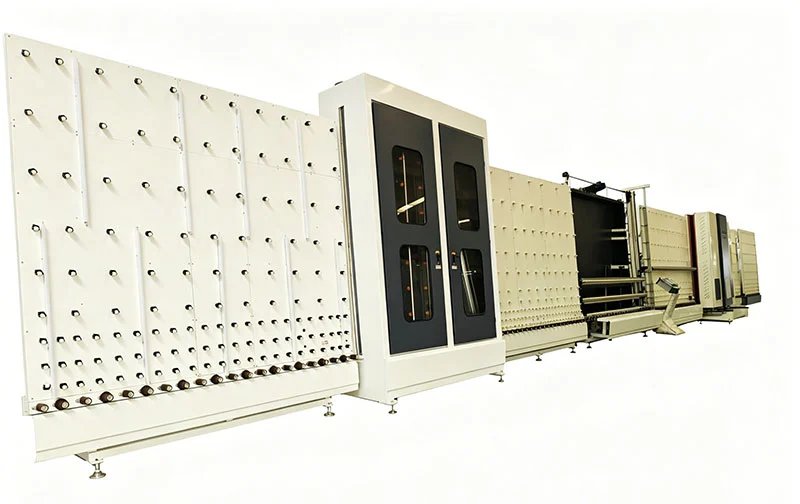

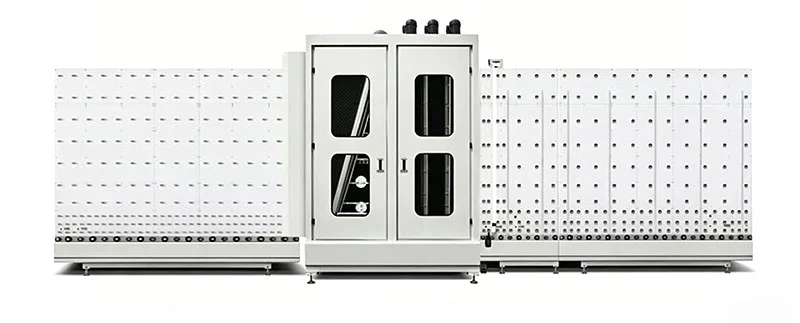

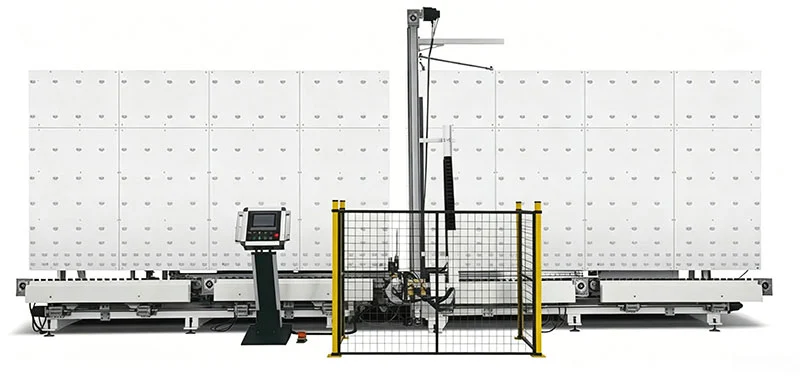

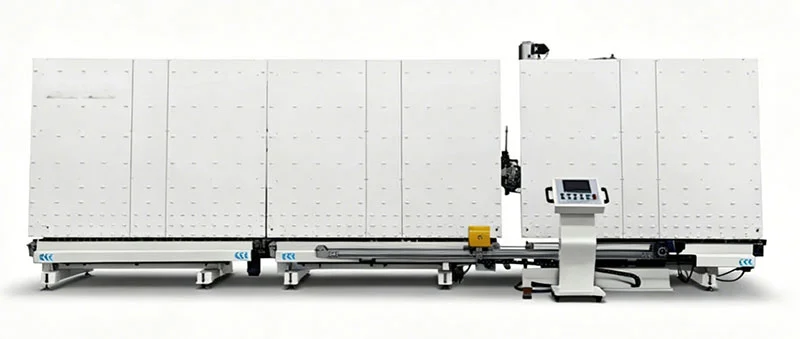

2000 pystysuora CNC-pesukuivauspuristinlinja eristetylle ja karkaistulle lasikoneelle

Ydinominaisuudet

The2000 pystysuora CNC-pesukuivauspuristinlinja eristetylle ja karkaistulle lasikoneelleon rakennettu pystysuoran kuljetusrakenteen ympärille, joka mahdollistaa veden valumisen painovoiman avulla pesu- ja huuhteluvaiheiden aikana ja auttaa pitämään lasipinnan puhtaana jäännöspisaroista ennen kuivaamista.

1. Pesu, kuivaus ja puristus yhdellä rivillä:Kolme vaihetta on järjestetty peräkkäin yhdelle kuljetinradalle. Lasilevyt tulevat sisään lastauspäästä ja poistuvat puristetuina eristyslasielementteinä tai puhdistetuina yksittäisinä laseina. Manuaalista siirtoa asemien välillä ei tarvita. Pystyasettelu vie vähemmän lattiatilaa kuin vastaava vaaka-asetelma.
2. CNC-kosketusnäytön ohjaus:Käyttöliittymänä toimii teollinen kosketusnäyttö. Eri lasityyppien parametrit – pesuaika, kuivauslämpötila, puristuspaine ja kuljetinnopeus – voidaan tallentaa nimetyiksi resepteiksi ja palauttaa muistista. Järjestelmä kirjaa hälytykset lokiin ja näyttää vikakoodit näytöllä.
3. Korkeapainepesu kierrätyksellä:Kaksiriviset suihkusuuttimet syöttävät vettä säädettävällä paineella molemmille lasipinnoille. Monikerroksinen suodatusjärjestelmä vangitsee hiukkaset ja mahdollistaa saman veden kierrätyksen. Keskimääräinen vedenkulutus on noin 0,8 m³ tunnissa, ja suodatinelementteihin pääsee käsiksi puhdistukseen ilman suurempia purkamista.
4. Lämmitetty ilmakuivaus:Kuivausosasto käyttää suljettua kuumailmakammiota, jonka lämpötila-alue on 40°C - 120°C, portaattomasti säädettävä. Ilmaa kierrätetään lämmittimien läpi ja ohjataan lasipinnalle ilmaveitsillä. Kammio on suljettu pölyn sisäänpääsyn estämiseksi, joten kuivunut lasi ei saastu uudelleen ennen puristamista.
5. Hydraulinen puristusasema:Puristusvoiman tuottaa hydraulisylinteri, jonka paine on säädettävissä välillä 0,2 MPa - 1,2 MPa. Puristusnopeus ja pitoaika ovat ohjelmoitavissa. Karkaistun lasin paineramppi voidaan asettaa pehmeämpään profiiliin rikkoutumisriskin vähentämiseksi.
6. Rakennus- ja ylläpitoon pääsy:Runko on valmistettu paksunnetusta hiiliteräslevystä. Laakerit, tiivisteet ja harjarullat on tarkoitettu jatkuvaan käyttöön. Kunkin osan sivuilla olevista huoltopaneeleista pääsee käsiksi pumppuihin, suodattimiin ja puhallinmoottoreihin ilman, että kuljetinrakennetta irrotetaan.
7. Yhteensopivuus lasityyppien kanssa:Linja käsittelee eristyslasia, karkaistua lasia, arkkitehtuuripaneeleja ja verholasit. Minimi- ja enimmäiskoot ovat 280×450 mm ja 2000 mm leveät. Sekä vakio- että mukautettua käsittelyä tuetaan säätämällä tallennettuja parametrijoukkoja.

Tekniset tiedot

Kaikki alla luetellut parametrit2000 pystysuora CNC-pesukuivauspuristinlinja eristetylle ja karkaistulle lasikoneellene tarkistetaan tehdastestauksen yhteydessä ennen toimitusta. Jokaisen tilauksen mukana toimitetaan toimitusta edeltävä tarkastusraportti.

Linjan työnkulku

Lasilevyt liikkuvat läpi2000 pystysuora CNC-pesukuivauspuristinlinja eristetylle ja karkaistulle lasikoneellejatkuvassa pystysuorassa asennossa. Lastausasemalla kuljettaja asettaa lasin kuljettimelle. Ensimmäinen osa pestään molemmat pinnat kierrätetyllä vedellä kaksirivisten suihkusuuttimien kautta, minkä jälkeen huuhdellaan makealla vedellä. Lasi menee sitten lämmitettyyn kuivauskammioon, jossa ilmaveitset ohjaavat kuumaa ilmaa pinnan poikki. Kuivumisen jälkeen lasi etenee puristusasemalle. Eristäviä lasielementtejä varten välikekehys - jo päällystetty ensisijaisella tiivisteaineella - sijoitetaan kahden lasin väliin, ja hydraulipuristin kokoaa ne yhteen kontrolloidun paineen alaisena. Yksittäiset karkaistut lasit voivat kulkea linjan läpi, kun puristusasema on asetettu ohitustilaan. Valmis lasi tulee ulos purkupäässä.

Tärkeimmät komponentit

• CNC-kosketusnäyttö ja PLC:Teollisuusluokan ohjain värinäytöllä. Tallentaa useita lasireseptejä. Näyttää kunkin osan reaaliaikaisen tilan ja kirjaa hälytyshistorian.
• Suihkusuuttimet ja suodatus:Ruostumattomasta teräksestä valmistetut litteäsuihkusuuttimet, jotka on järjestetty kaksiriviin. Kolmivaiheinen suodatinjärjestelmä – karkea seula, hieno verkko ja aktiivihiili – puhdistaa kierrätetyn veden ennen kuin se palaa ruiskutuskiertoon.
• Lämmitys- ja kuivausyksikkö:Sähkölämmityselementit suljetussa kammiossa. Ilmaveitset on sijoitettu peittämään koko lasin leveyden. Lämpötila-anturit syöttävät takaisin PLC:hen suljetun silmukan ohjausta varten.
• Hydraulinen puristussylinteri:Kaksitoiminen hydraulisylinteri paineanturilla. Painamisvoima, ramppiaika ja pitoaika asetetaan kosketusnäytössä.
• Kuljetinjärjestelmä:Moottoroidut rullat, joissa on kumipinnoitetut pinnat, kuljettavat lasia. Nopeus on säädettävissä 1 - 6 m/min invertterikäytön kautta.
• Runko ja suojat:Hiiliteräsrakenne korroosionkestävällä maalilla. Läpinäkyvät turvapaneelit ympäröivät pesu- ja kuivausosat. Hätäpysäytyspainikkeet sijaitsevat lastaus- ja purkuasemilla.

Valmistaja ja takuu

Shandong Lebulang Precision Machinery Co., Ltd., joka toimii Lebulang Machinena, on valmistanut lasin ja ikkunoiden käsittelylaitteita Jinanin tehtaallaan vuodesta 1996 lähtien. Yritys kattaa T&K:n, komponenttien työstön, kokoonpanon, testauksen ja myynnin yhdessä organisaatiossa. The2000 pystysuora CNC-pesukuivauspuristinlinja eristetylle ja karkaistulle lasikoneelleon rakennettu tämän integroidun järjestelmän mukaisesti ja toimitetaan suoraan tehtaalta. CE- ja ISO 9001 -sertifikaatit ovat voimassa. Vuoden takuu kattaa päärakenteen, ei normaalisti kuluvia kohteita. Mukana on tekninen etätuki ja käyttökoulutus. Varaosia on varastossa ja ne voidaan lähettää kansainvälisesti. Asennus ja käyttöönotto paikan päällä voidaan järjestää erillisenä palveluna.

FAQ

Q1: Millaista lasia tämä tuotantolinja voi käsitellä?

V:2000 pystysuora CNC-pesukuivauspuristinlinja eristetylle ja karkaistulle lasikoneelleon rakennettu lasin ja karkaistun lasin eristämiseen, ja se tukee myös arkkitehtonisia, ovi- ja ikkuna- sekä verhoseinälaseja, joiden paksuus on 4–25 mm. Sitä ei ole suunniteltu lasille, joka on ohuempi kuin 3 mm tai paksumpi kuin 25 mm.

Q2: Onko kone vaikea käyttää uusille työntekijöille?

V: Toiminnassa käytetään CNC-kosketusnäyttöä, jossa on tallennettuja reseptejä eri lasityypeille. Mukana on englanninkielinen käyttöopas ja videoopas. Etäohjaus on käytettävissä asennuksen aikana. Tuotantolaitoksilta saadun palautteen perusteella operaattorit tottuvat päivittäiseen toimintaan yhdestä kahdesta työpäivästä.

Q3: Kuinka usein kiertovesijärjestelmä tarvitsee huoltoa?

V: Monikerroksinen suodatusjärjestelmä mahdollistaa veden kierrätyksen pitkiä aikoja. Suodatinverkot tulee tarkastaa ja puhdistaa päivittäisen lasin läpimenon mukaan. Vaihtosuodatinelementtejä on saatavana varaosina. Vesisäiliön tasoa lisätään säännöllisesti haihtumisen kompensoimiseksi.

Q4: Voidaanko laitteen jännite mukauttaa eri maihin?

V: Vakiokokoonpano toimii 380 V:n kolmivaiheisella 50 Hz:llä. Jännite ja taajuus voidaan määrittää tilaushetkellä – esimerkiksi 220V/60Hz tai 415V/50Hz – joten kone vastaa paikallisia tehostandardeja ilman ulkoista muuntajaa.
