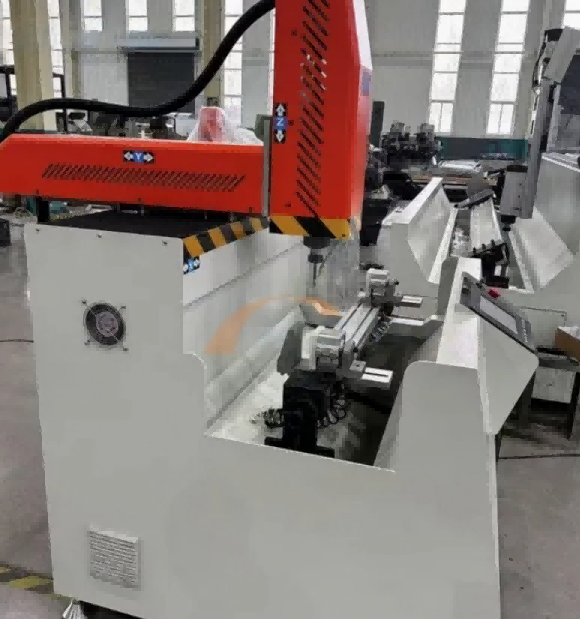

800 mm 3-akselinen korkean jäykkyyden CNC-työstökeskus | Tarkoitettu teollisiin alumiinipursotuksiin

Tuotteen yhteenveto

800 mm:n CNC-työstökeskus on tarkoitettu teollisille alumiiniprofiileille, järjestelmän ikkuna-/oviosille, verhoseinäpuristeille ja kevytmetallikehyksille. Se suorittaa porauksen, jyrsinnän, uran, viisteen, kierteityksen ja pintatyöstön yhdellä kiinnityksellä – ei manuaalista uudelleenasemointia asemien välillä, ei kertynyttä toleranssia toistuvasta kiinnityksestä. Pieni koko, servokäyttöiset akselit ja alumiinille optimoitu kara tekevät siitä käytännöllisen päivityksen erillisistä porakoneista, manuaalisista jyrsimistä ja käsin purseenpoistosta.

Yleiskatsaus

Toisin kuin alumiinia varten jälkiasennetussa teräksessä työstettävässä VMC:ssä, tämä kone lähtee alumiiniprofiilien työnkulusta: pitkä materiaali, ohuet seinät, tiukat reikäkuviot, puhtaat päädyt, nopeat syöttönopeudet. Vahvistettu koneen runko ja jännitystä kevennetty runko pitävät tärinän alhaisena, kun taas nopea sähkökara poistaa alumiinin siististi polttamatta osaa tai jättämättä painavia purseita.

Korjaamoissa, joissa käytetään lyhyitä tai keskipitkiä profiileja, laitteistokiinnikkeitä, liitoslevyjä, rungon solmuja ja verhoseinän varusteita, 800 mm:n isku on suloinen paikka – riittävä työpituus useimmille valmistetuille osille, tarpeeksi pieni istuakseen leikkaus- ja kokoonpanolinjan vieressä.

Tekniset tiedot



Tärkeimmät ominaisuudet

Alumiininen 3-akselinen rakenne – optimoitu karan nopeus, syöttölogiikka ja lastunpoisto 6061/6063-ekstruusioille

Yhden kiristyksen moniprosessi – poraa, jyrsintä, hana, upotus, viiste ja kaiverrus ilman profiilin siirtämistä

Kallistuva/käännettävä työpöytä (-90° / 0° / +90°) – ylä- ja molemmat sivupinnat koneistettu yhdellä asennuksella

Servoohjattu X/Y/Z — vakaa asemointi, toistettavat reikäkuviot, tasainen ääriviivajyrsintä

Nopea sähköinen kara – ilmajäähdytteiset tai nestejäähdytteiset vaihtoehdot, viritetty alumiinilastukuormitukseen

Graafinen CNC-ohjelmointi — valitse reiän/raon tyyppi, syötä mitat, luo työstörata; CAD/G-koodin tuonti pyynnöstä

Pneumaattiset profiilipuristimet – nopea kuormaus, varma pito, minimaalinen muodonmuutos ohutseinäisissä osissa

Sumu/suihkujäähdytys – pitää leikkurin viileänä, puhdistaa pitkät alumiinilastut, suojaa anodisoituja tai jauhemaalattuja pintoja

Kompakti teollisuusrakenne – sopii ikkuna-oviliikkeisiin, julkisivutyöpajoihin, automaatiokehysten valmistajiin ja OEM-profiiliprosessoreihin

Koneistusominaisuudet

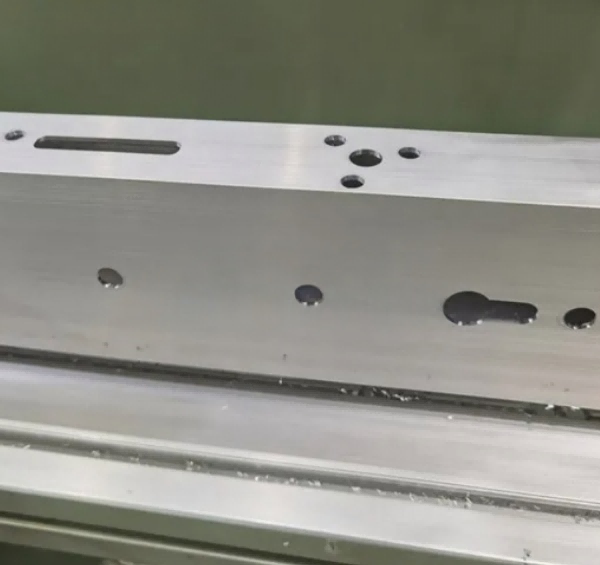

Pyöreät reiät, pitkulaiset reiät, avaimenreiät, neliömäiset reiät, erikoismuotoiset leikkaukset

Päätypinnan jyrsintä ja neliöinti

Urojen jyrsintä, saranataskut, lukkokotelot, laitteiston reiät

Kierrekierre (valinnainen jäykkä kierre)

Viisteus, upotus, kevyt kaiverrus

Syvät läpimenevät reiät pöydän kallistuksen kautta

Lyhyet teolliset suulakepuristukset, kannatinlevyt, T-urakiskot, konerunkosolmut

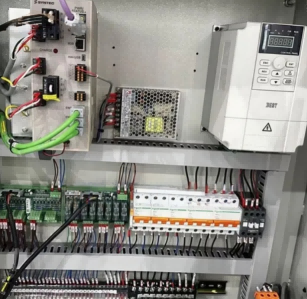

800 mm CNC-työstökeskus teollisuusalumiiniprofiileille Älykäs CNC-ohjausjärjestelmä, helppokäyttöinen ei-ammattimaisille työntekijöille

• 10 tuuman monikielinen kosketusnäyttö CNC-ohjain (valinnainen englanti, espanja, arabia, venäjä)
• Sisäänrakennettu alumiiniprofiiliprosessikirjasto: valmiiksi tallennetut parametrit verhoseinien liittimille, ikkunan saranan reiät, aurinkopaneelin kiinnitysreiät, yhden napsautuksen puhelu
• Tukee DXF CAD-piirustusten tuontia USB-muistitikulla, järjestelmä luo automaattisesti NC-työstöohjelman ilman monimutkaista manuaalista ohjelmointia
• Valinnainen IoT-etämoduuli: online-etävirheenkorjaus, vikadiagnoosi ja tuotantotiedot 24/7

800 mm CNC-työstökeskus teollisuusalumiiniprofiileille

Olemme yksi johtava yritys, joka sijaitsee Jinanissa, Kiinassa ja on erikoistunut korkealaatuisten alumiini-ikkuna-ovikoneiden, UPVC-ikkuna-ovikoneiden, lasinjalostuskoneiden suunnitteluun, valmistukseen ja jakeluun. Yrityksemme on sitoutunut tarjoamaan innovatiivisia ja räätälöityjä ratkaisuja globaalin asiakaskuntamme monipuolisiin tarpeisiin.

Tuotteet ja palvelut: Tarjoamme kattavan konevalikoiman alumiini- ja UPVC-ikkunoiden sekä kaksoislasiratkaisujen valmistukseen. Tuotteemme on suunniteltu tarkkuuteen, tehokkuuteen ja kestävyyteen, mikä varmistaa, että asiakkaamme voivat valmistaa korkealaatuisia kansainvälisiä standardeja vastaavia ikkunoita.

Läsnäolo markkinoilla: Edistyneet koneemme ovat löytäneet laajoja käyttökohteita Pohjois-Amerikassa, Etelä-Amerikassa, Euroopassa, Lähi-idässä ja muilla alueilla. Maailmanlaajuinen läsnäolomme on osoitus sitoutumisestamme laatuun ja asiakastyytyväisyyteen.

Tutkimus ja kehitys: painotamme voimakkaasti tutkimusta ja kehitystä. Omistautunut T&K-tiimimme työskentelee väsymättä innovoidakseen ja parantaakseen tuotetarjontaamme.

Räätälöintiominaisuudet:Ymmärrämme, että jokaisella asiakkaalla on ainutlaatuiset vaatimukset, tarjoamme räätälöityjä ratkaisuja tiettyihin tuotantotarpeisiin.

Miksi valita tämä 800 mm profiili CNC-keskus

Useimmat kaupat eivät tarvitse 6 metrin portaalikonetta alumiiniprofiilien työstön aloittamiseen. He tarvitsevat koneen, joka on tarkka, helppo ohjelmoida, halpa käyttää ja joka ei muuta 300 mm:n kiinnikettä 3-asemaiseksi työksi. Tämä 800 mm:n keskiosa poistaa uudelleen kiinnitysvaiheen, lyhentää käyttäjän koulutusta ja pitää reikäkuviot yhtenäisinä erissä.

Verrattuna manuaaliseen koneistukseen:

Vähemmän asetuksia = vähemmän toleranssipinoja

Yksi ohjelma = toistettavat osat

Yksi kiinnitys = neliömäiset reiät, kohdistetut raot, puhtaat päätypinnat

Yksi käyttäjä = poraus + jyrsintä + kierre samassa työkierrossa

Ohjaus ja ohjelmistot

CNC-liitäntä on rakennettu profiilityötä varten, ei G-koodia jo puhuville koneistajille. Käyttäjät valitsevat ominaisuuden – reikä, ura, tasku, kierre, päätyjyrsintä – syöttävät koon ja sijainnin, ja järjestelmä käsittelee työstöradan. Edistyneille käyttäjille tuetaan CAD-piirustuksia ja G-koodin tuontia, ja kone voidaan integroida ikkuna-ovi-/verhoseinäohjelmistoon tai ERP-tietojen vientiin pyynnöstä.

Työkalu ja jäähdytys

Alumiini haluaa terävän työkalun, oikean kallistuskulman ja nopean lastunpoiston. Kone tukee kovametallijyrsimiä, pora-/jyrsintäyhdistelmiä, kierreholkkeja, kaiverrusteriä ja sahanteräyksiköitä. Sumujäähdytys estää lastujen hitsaamisen leikkuriin; tulvajäähdytys on saatavana raskaammille osille.

Kiinnitys ja työskentely

Pneumaattiset puristimet pitävät profiilin vertailupisteitä vasten murskaamatta ohuita seiniä. Kiinnitysasemia voidaan sijoittaa eri osien korkeuksille ja leveyksille. Valinnaisia ​​räätälöityjä leuoja on saatavana järjestelmäprofiileille, lämpökatkoisille osille ja ei-standardeille ekstruusioille.

Laatu & jäykkyys

Avainrakenteet on vapautettu jännityksestä pitkäaikaisen vääristymän vähentämiseksi. Lineaariset ohjaimet ja kuularuuvit valitaan toistuvaa sijoittelua varten, ei vain huippunopeutta. Tuloksena on vakaa tarkkuus eräajoissa – ei vain hyvä ensimmäinen osa.

Pakkaus & Toimitus

Vanerikotelo / stretchkalvo + teräsvanne vientiin

Mukana käyttöohje ja englanninkielinen koulutusvideo

Etäasennusopastus ja ohjelmakoulutus

OEM / ODM-mallin nimi, väri ja etiketti tuettu

MOQ: 1 sarja

Toimitusaika: 10-30 työpäivää kokoonpanosta riippuen

Huoltopalvelu

12-24 kuukauden takuu kokoonpanon mukaan

Elinikäinen tekninen etätuki

Varaosien ja kulutustarvikkeiden toimitus

Paikan päällä oleva palvelu saatavilla valituille markkinoille

Englannin/kiina/espanja/venäläinen/arabia tuki valinnainen

FAQ

Voiko se leikata terästä tai ruostumatonta terästä?

Se on optimoitu alumiinille ja PVC:lle/kevyille seoksille. Satunnaiset ohut teräsohut osat ovat mahdollisia oikealla työkalulla ja pienemmällä syötöllä, mutta se ei ole teräksen työstökeskus.

Riittääkö 800 mm pitkille verhoseinäprofiileille?

Täyspitkille 6 m:lle ei - ne tarvitsevat pitkän iskun profiilikeskiön. Mutta koneistetuille solmuille, päätyosille, kannakkeille ja lyhyille osille 800 mm on ihanteellinen.

Voiko se napauttaa lankoja?

Kyllä. Jäykkä kierteitys on valinnainen ohjausjärjestelmästä ja karasta riippuen.

Kuinka vaikeaa on oppia?

Uusi käyttäjä voi suorittaa tavallisia reikä/uratöitä lyhyen videokoulutuksen jälkeen. Monimutkainen 3D-jyrsintä vaatii CAD/CAM-kokemusta.

Tuetko mukautettuja kalusteita?

Kyllä. Lähetä profiilin poikkileikkaus, reikäkuvio ja eräkoko; ehdotamme puristimia, työkaluja ja pyörän asettelua.
