800 mm CNC-verhoseinän päätyjyrsinkone

Shandong Lebulang Precision Machinery Co., Ltd., joka toimii Lebulang Machine -brändillä, on valmistanut alumiininkäsittelylaitteita Kiinan Jinanin tehtaalla vuodesta 1996 lähtien. Tämä 3-akselinen servo-CNC-pääjyrsin käsittelee alumiiniverhoseinä- ja julkisivuprofiileja, ovien ja ikkunoiden karmeja sekä arkkitehtonisia ekstruusiota. Siinä on 800 mm:n X-akseliliike, automaattinen karan kierto 0° - 90°, vahva valurautainen pohja ja moniprofiilinen kiinnitys erätuotantoa varten. SYNTEC-teollinen CNC-järjestelmä käyttäjäystävällisellä käyttöliittymällä tukee USB CAD -tuontia ja esiladattuja profiilikirjastoja nopeaa asennusta varten.

• 800 mm X-akselin liike:The800 mm CNC-verhoseinän päätyjyrsinkonetarjoaa 800 mm:n työskentelypituuden X-akselia pitkin, mikä mahdollistaa suuret verhoseinä- ja julkisivuprofiilit yhdessä asennuksessa.
• 3-akselinen CNC-servoohjaus:X-, Y- ja Z-akseleita ohjaavat servomoottorit, jotka on kytketty tarkkuuskuularuuveihin. Paikannustarkkuus on ±0,02 mm, mikä tukee yhtenäisiä tappien ja urien mittoja tuotantoerien välillä.
• Raskas valurautainen pohja:Koneen alusta on valurautaa, joka on suunniteltu vaimentamaan tärinää ja ylläpitämään vakautta nopean jyrsinnän aikana. Tämä edistää sileitä, jäysteettömiä päätypintoja ja pidentää työkalun käyttöikää.
• Automaattinen karan kierto 0° - 90°:Jyrsintäkara voi pyöriä 0° (vaaka) - 90° (pystysuora) ohjelmaohjauksessa. Vaaka- ja pystysuorat profiilipäät voidaan työstää yhdellä kiinnityksellä ilman työkappaleen tai työkalujen manuaalista uudelleenasemointia.
• Moniprofiilinen kiinnitys:Kiinnitysteline voi kiinnittää 3-5 profiilia samanaikaisesti, mikä mahdollistaa identtisten päätyjyrsintäoperaatioiden eräkäsittelyn yhdessä työkierrossa.
• SYNTEC teollinen CNC-järjestelmä:Ohjausyksikkö sisältää värillisen käyttöliittymän, USB-portin CAD-tiedostojen tuontia varten ja valmiiksi ladatut profiilikirjastot, joissa on yhteiset tappi- ja lovi-geometriat. Käyttäjät valitsevat ohjelman, lataavat profiilit ja aloittavat syklin kirjoittamatta G-koodia.

800 mm CNC-verhoseinän päätyjyrsinkone

Miten se toimii

The800 mm CNC-verhoseinän päätyjyrsinkonetoimii siten, että käyttäjä lataa jopa viisi alumiiniprofiilia pneumaattiseen kiinnitystelineeseen. Kun koneistusohjelma on valittu SYNTEC-ohjaimesta – joko esiladatusta kirjastosta tai CAD-tuodusta tiedostosta – työkierto alkaa. Servokäyttöiset X-, Y- ja Z-akselit sijoittavat jyrsimen profiilin ensimmäiseen päähän. Kara voi pyöriä automaattisesti välillä 0° - 90° työstääkseen sekä vaaka- että pystysuoria pintoja irrottamatta työkappaleita. Φ350 mm kovametallijyrsin, joka käy nopeudella 2800 rpm, poistaa materiaalia muodostaen tappeja, lovia ja uria. Tapin enimmäissyvyys on 100 mm ja profiilin suurin poikkileikkaus on 330 mm leveä ja 180 mm korkea. Kun ohjelmoitu sarja on suoritettu toisessa päässä, akselit siirtyvät seuraavaan työkappaleeseen. Kun kaikki erän profiilit ovat valmiit, puristimet vapautuvat ja käyttäjä poistaa koneistetut osat.

Tärkeimmät komponentit

• Valurautainen konesänky:Tarjoaa jäykän, tärinää vaimentavan perustan lineaarisille ohjauskiskoille ja liikkuville akseleille. Valun massa auttaa ylläpitämään lastuamisvakautta raskaiden jyrsinnän aikana.
• Servomoottorit ja kuularuuvit (X/Y/Z):Tarkkuushiotuilla kuularuuveilla varustetut AC-servokäytöt tarjoavat ±0,02 mm:n asemointitarkkuuden 800 mm:n X-akselin liikeradalla, 330 mm:n leveyskapasiteetin ja 180 mm:n korkeuskapasiteetin.

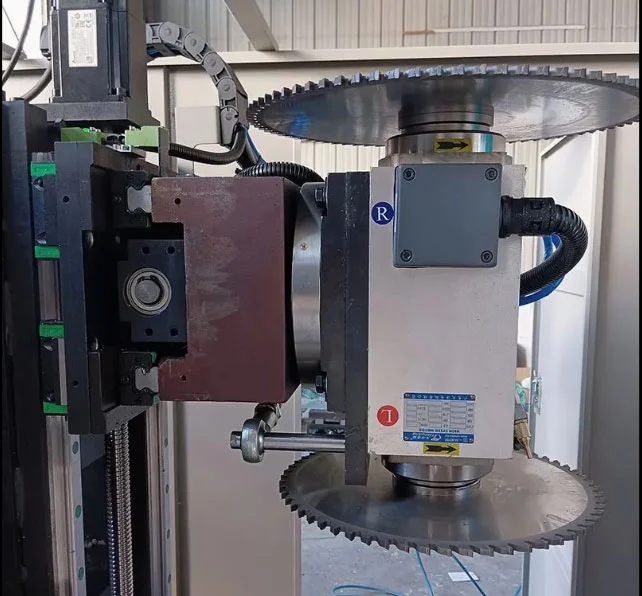

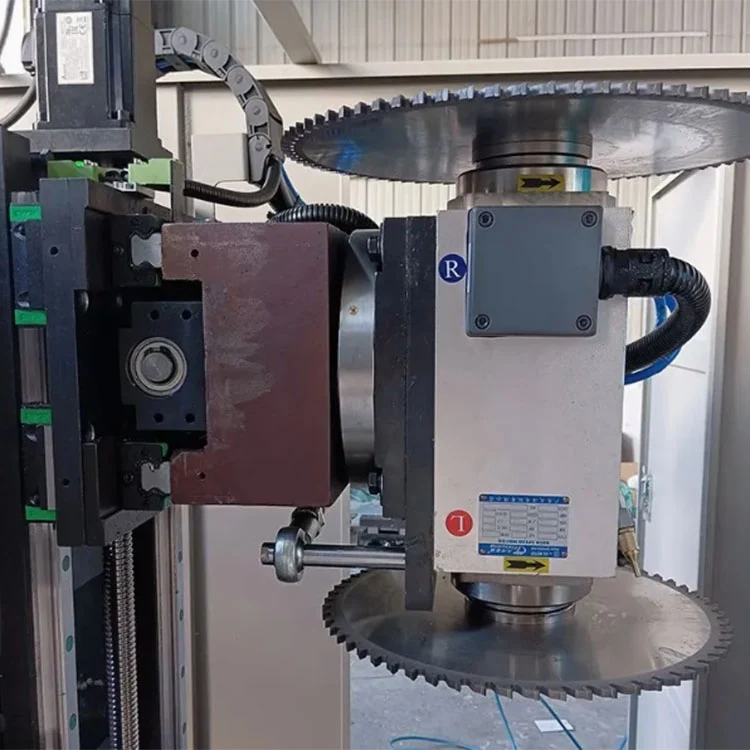

• Pyörivä karakokoonpano:3 kW:n moottori käyttää Φ350 mm:n jyrsintä nopeudella 2800 rpm. Karan kotelo pyörii 0° - 90° servoohjauksella automaattista vaihtoa varten vaaka- ja pystysuunnassa päätyjyrsinnän välillä.

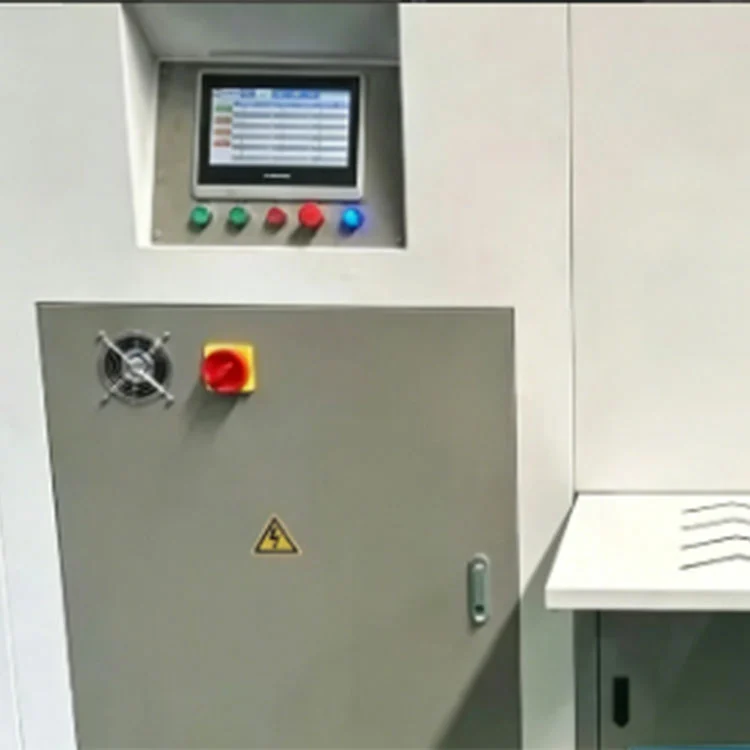

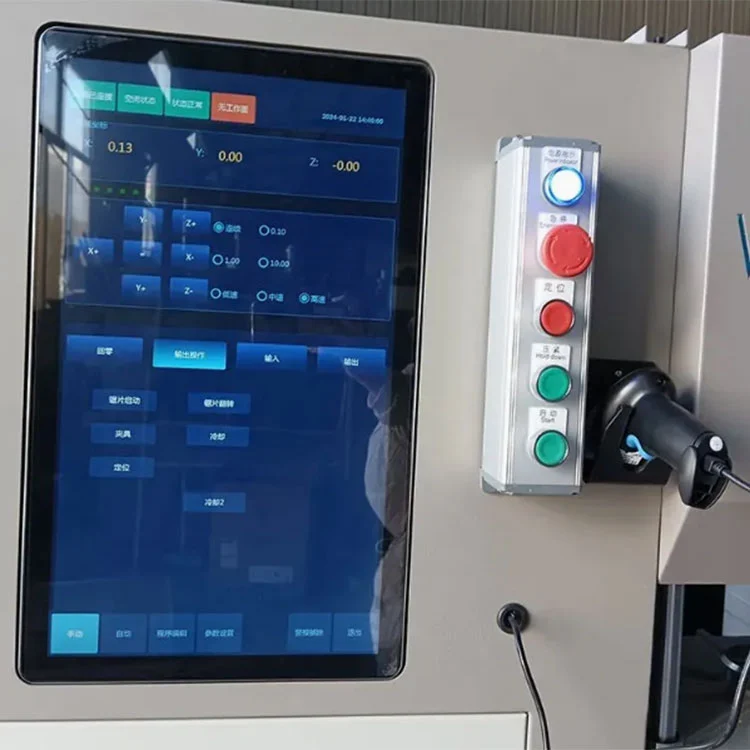

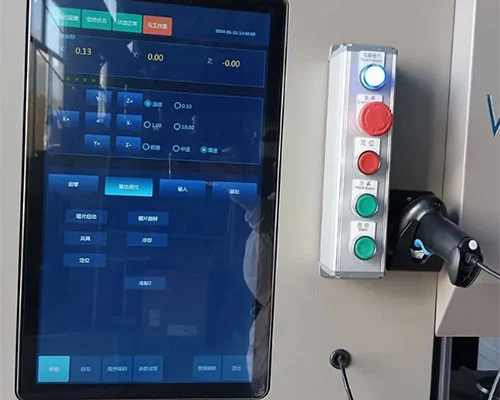

• SYNTEC CNC -ohjain:Teollisuusluokan CNC-järjestelmä värillisen kosketusnäytön käyttöliittymällä. Tallentaa profiilikirjastoja, tuo CAD-piirustuksia USB:n kautta ja hallitsee akselin liikettä, karan kiertoa ja kiinnityssarjoja.

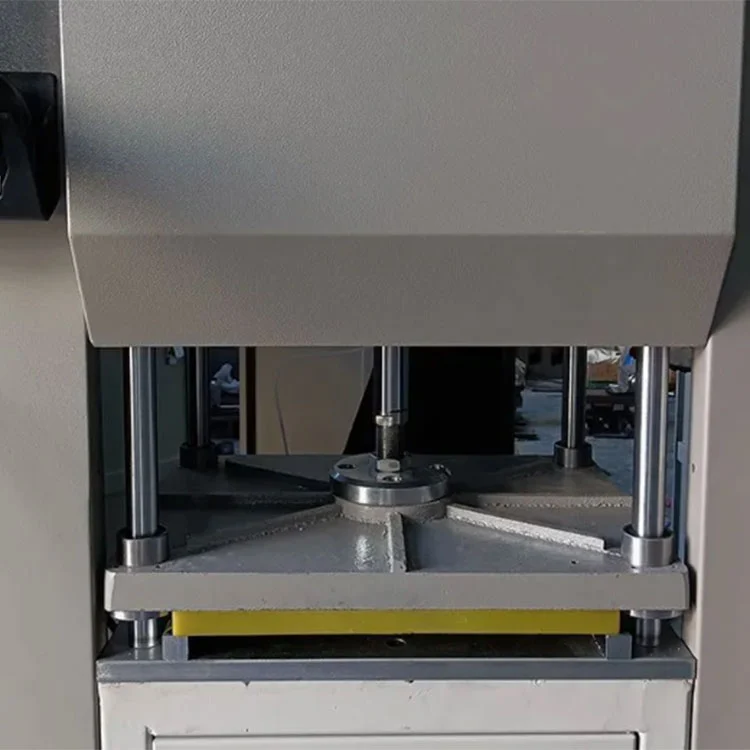

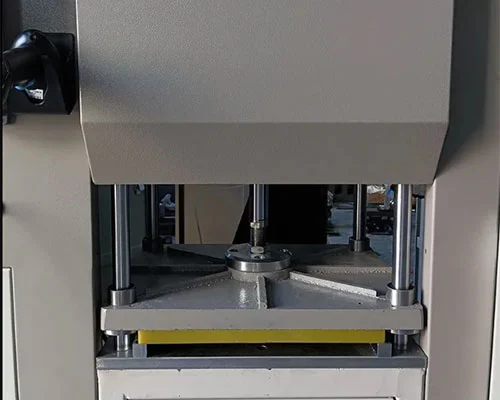

• Pneumaattinen moniprofiilinen puristin:Sisältää 3-5 profiilia samanaikaisesti. Puristusvoimaa säätelee ilmanpainesyöttö, joka on asetettu välille 0,5 - 0,8 MPa. Leuan sisäosat voidaan vaihtaa eri profiilien poikkileikkauksille.
• Turvakotelo:Suojat peittävät jyrsintäalueen käytön aikana. Hätäpysäytyspiiri pysäyttää kaikki akselit ja karan pyörimisen aktivoituna.

Sovellukset

The800 mm CNC-verhoseinän päätyjyrsinkonekäytetään:

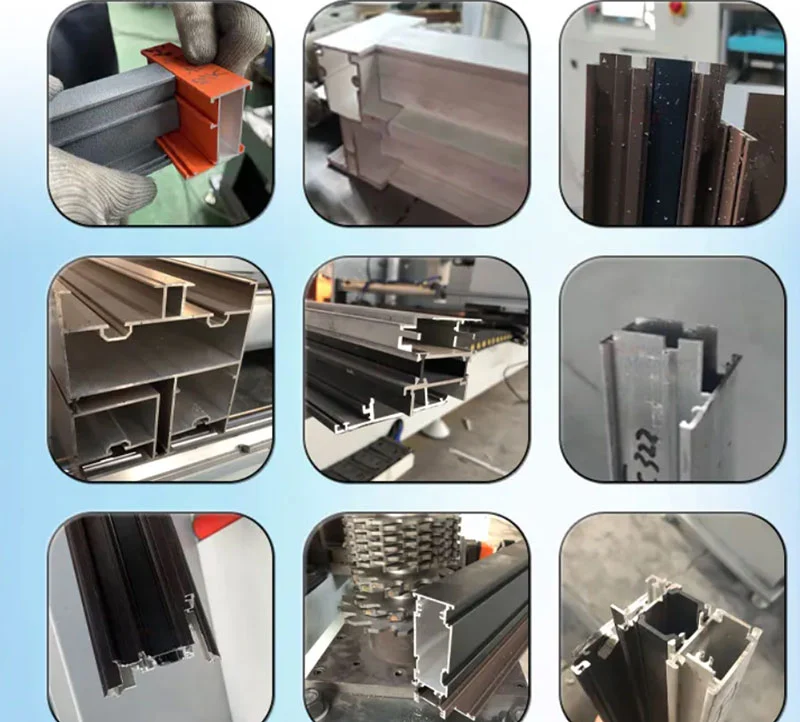

• Alumiiniverhoseinien ja julkisivuprofiilien päätyjyrsintä.

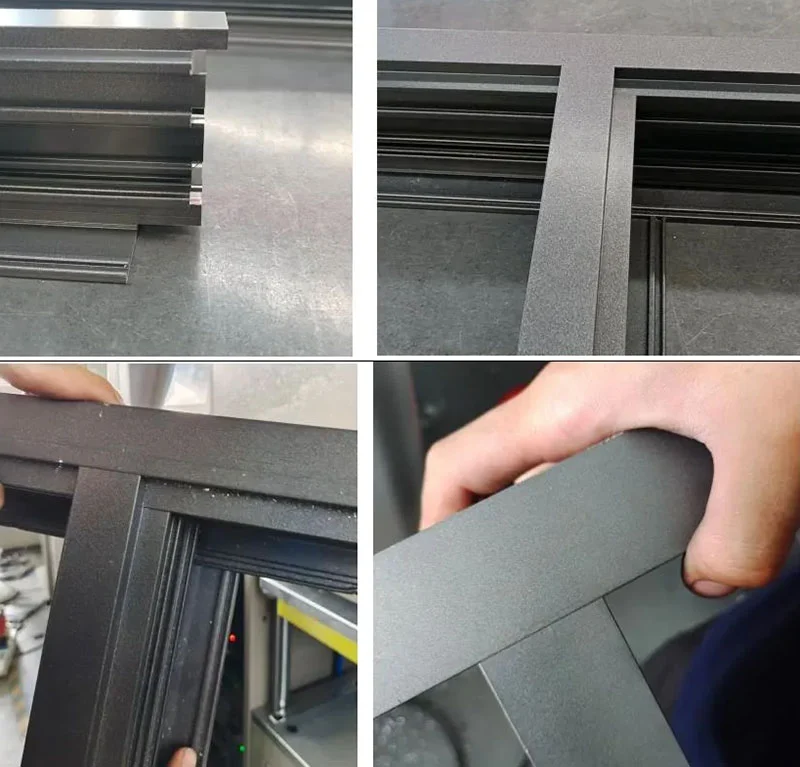

• Oven ja ikkunan karmin ja peräpeilin tappien käsittely.
• Arkkitehtoninen alumiiniprofiilin loveus ja urien leikkaus.

Pakkaus & Toimitus

1. Koneen täysi kalvokääre kosteudelta suojaamiseksi.
2. Törmäyksenestoreunapehmusteet kaikissa kulmissa ja ulkonevissa osissa.
3. Savuton vanerilaatikko ja -lava teräsnauhalla turvalliseen kuljetukseen.

Valmistaja ja takuu

• Vakiintunut valmistaja:Shandong Lebulang Precision Machinery Co., Ltd. on valmistanut alumiinin ja PVC:n prosessointilaitteita Jinanissa, Kiinassa, vuodesta 1996 lähtien.800 mm CNC-verhoseinän päätyjyrsinkonetoimitetaan suoraan tehtaalla CE- ja ISO 9001 -sertifikaateilla.
• Takuu ja tuki:Vuoden takuu kattaa päärakenteen valmistusvirheiden varalta. Tekninen etätuki, käyttövideot ja englanninkielinen käyttöopas toimitetaan ilman lisäkustannuksia.
• Varaosat:Yleisesti vaihdetut tuotteet, kuten jyrsimet, puristusleuat ja tiivisteet, ovat varastossa, ja ne voidaan lähettää tavallisten rahtilähetysten mukana.
• Räätälöinti:OEM- ja ODM-kokoonpanot hyväksytään. Jännitteen, X-akselin liikeradan ja karan tekniset tiedot voidaan räätälöidä asiakkaan tarpeiden mukaan.

FAQ

Q1: Mitä profiileja tämä kone voi käsitellä?

V: Se on suunniteltu alumiiniverhoseinäprofiileille, julkisivupursoitteille sekä ovi- ja ikkunakehysosille. Suurin prosessointipoikkileikkaus on 330 mm leveä ja 180 mm korkea ja tapin syvyys jopa 100 mm.

Q2: Kuinka automaattinen karan pyöriminen toimii?

V: Kara pyörii 0°:sta (vaaka) 90°:een (pystysuora) servoohjauksen alaisena. Näin kone jyrsii sekä vaaka- että pystysuorat profiilipäät yhdellä kiinnityksellä ilman, että käyttäjän tarvitsee siirtää työkappaletta tai vaihtaa työkaluja manuaalisesti.

Q3: Kuinka monta profiilia voidaan työstää kerralla?

V: Pneumaattiseen kiinnitystelineeseen mahtuu 3-5 profiilia samanaikaisesti profiilin poikkileikkauksesta riippuen. Kaikki kiinnitetyt profiilit työstetään samalla työkierrolla.

Q4: Onko ohjelmointi vaikeaa?

V: SYNTEC-ohjain sisältää valmiiksi ladattuja profiilikirjastoja, joissa on yhteiset tappi- ja loveusgeometriat. CAD-tiedostoja voidaan myös tuoda USB:n kautta. Käyttäjät valitsevat ohjelman kosketusnäytöltä ja käynnistävät syklin. Mukana on englanninkielinen käyttöohje ja käyttövideo.

Q5: Voiko virtalähde räätälöidä eri maille?

V: Kyllä. Vakiokokoonpano käyttää 380V/50Hz kolmivaiheista tehoa. Muut jännitteet ja taajuudet voidaan määrittää tilaushetkellä vastaamaan paikallisia sähköstandardeja.
