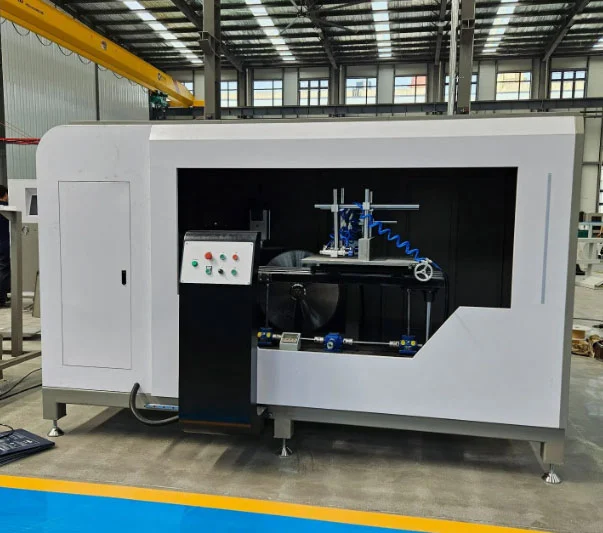

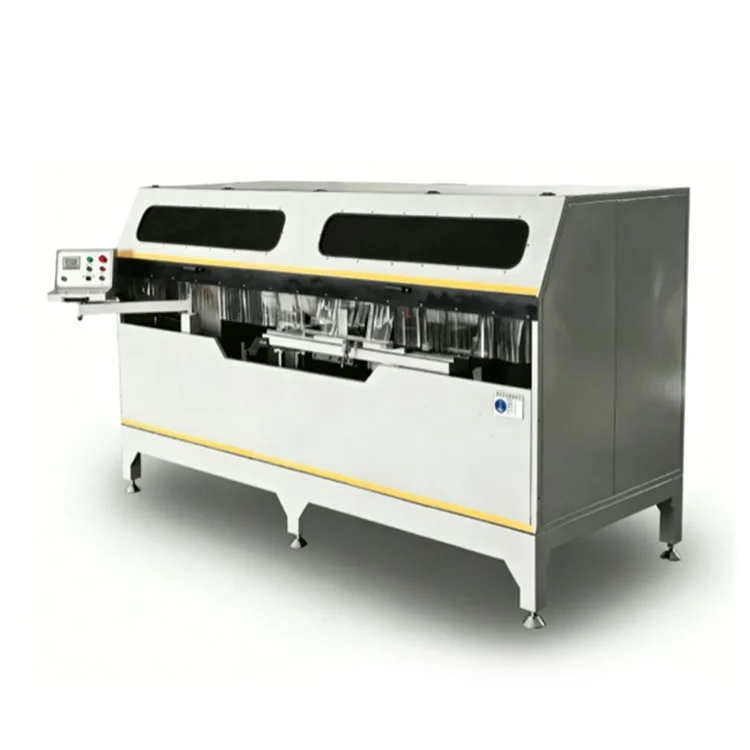

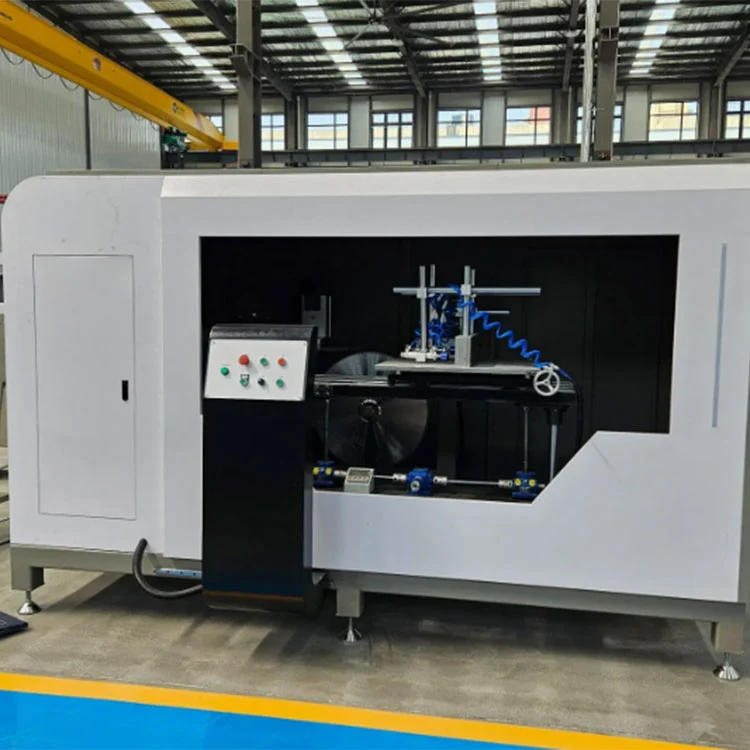

Raskaaseen käyttöön tarkoitettu verhoseinän loveussaha

Tämä kaksiteräinen CNC-lovisaha on suunniteltu lovien, urien ja yhdistelmäkulmien leikkaamiseen alumiiniverhoseinäprofiileihin, -ristikkoihin, peräpeiliin ja arkkitehtonisiin ekstruusioihin. Kaksi 2,2 kW:n moottoria ajaa Φ550 mm:n kovametallisahanterää 2800 rpm:n nopeudella, ja jokainen terä kääntyy ±45° digitaalisen lukeman ohjauksessa. Hydropneumaattinen syöttöjärjestelmä siirtää teräsarjaa eteenpäin säädettävällä nopeudella 0–3 m/min, ja pneumaattiset puristimet kiinnittävät työkappaleen pysty- ja vaakasuunnasta. Hitsattu teräs- ja valurautarunko käy läpi tärinävanhenemiskäsittelyn vakauden säilyttämiseksi jatkuvassa leikkauskuormituksessa.

Raskaaseen käyttöön tarkoitettu verhoseinän loveussaha

Ominaisuudet

Koneen runko

TheRaskaaseen käyttöön tarkoitettu verhoseinän loveussahaon rakennettu paksuseinäisellä hitsatulla teräsrakenteella ja valurautapalkilla. Kokoonpano on tärinävanhennettu ennen koneistusta, prosessi, jonka tarkoituksena on vähentää sisäistä jännitystä ja vähentää muodonmuutosten todennäköisyyttä ajan myötä. Tuloksena oleva vakaus leikkauskuormituksen alaisena auttaa säilyttämään tasaisen loven geometrian pitkien tuotantoajojen aikana.

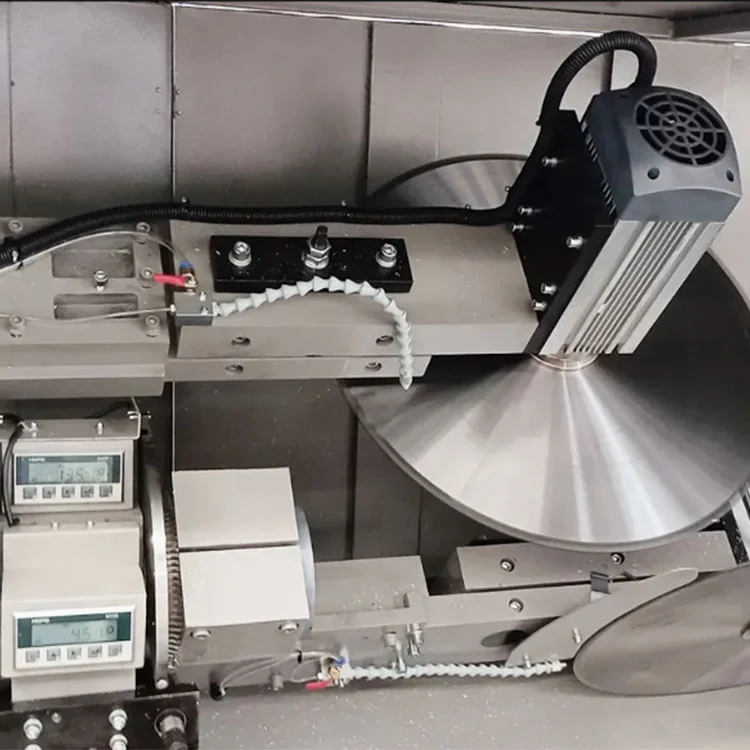

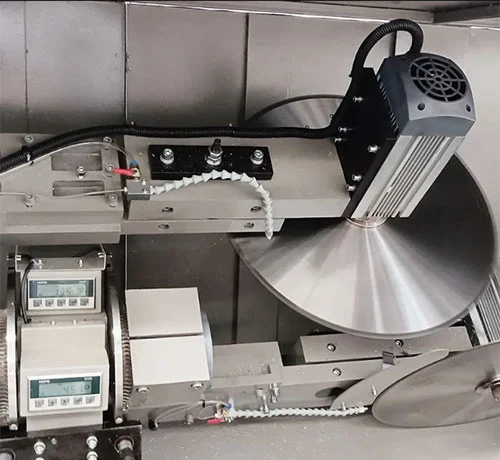

Kaksi sahanterää

Kaksi Φ550 mm kovametallikärkistä terää, joista kumpaakin käyttää 2,2 kW:n moottori 2800 rpm:n nopeudella, takaavat leikkaustoiminnon. Molemmat terät voidaan säätää kääntymään ±45°, mikä mahdollistaa lovi- ja kulmaleikkaukset verhoseinäprofiileihin ilman työkaluja vaihtamatta. Terän halkaisija ja hampaiden geometria on valittu alumiinin leikkaukseen, ja tavoitteena on purseeton viimeistely, joka ei yleensä vaadi jälkikiillotusta.

Digitaalinen näytönohjain

Magneettisen asteikon digitaalinen näyttö näyttää leikkauskulman ja työpöydän korkeuden reaaliajassa. Paikannustarkkuus on ±0,1 mm. Käyttäjä asettaa halutun kulman digitaalinäytön avulla, ja terien asennot säädetään vastaavasti, mikä tarjoaa vertailun toistetuille asetuksille eri tuotantoerien välillä.

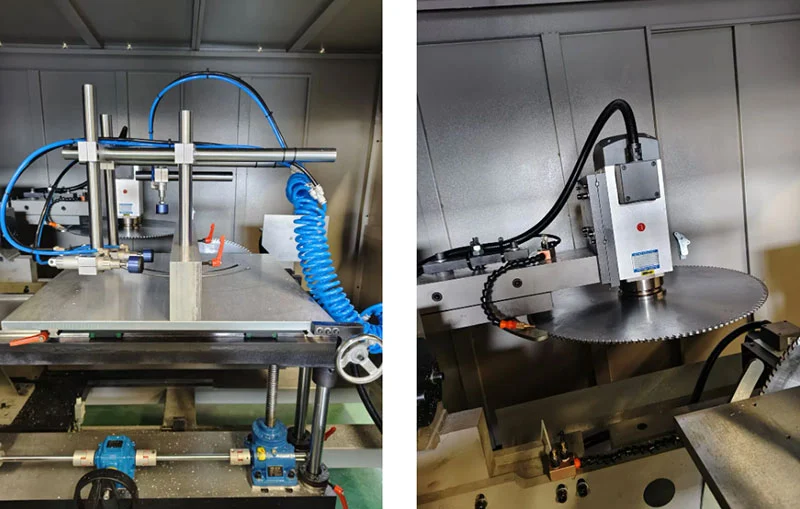

Pneumaattinen kiinnitys

Pysty- ja vaakasuuntaiset pneumaattiset kiinnikkeet, jotka toimitetaan 0,5–0,8 MPa:n ilmanpaineella, pitävät alumiiniprofiilin kiinni leikkausjakson aikana. Puristusvoima jakautuu työkappaleen kiinnittämiseksi ilman pintaa merkitsemättä. Kiinnitystä ja vapauttamista ohjataan koneen syklisarjan kautta.

Hydro-pneumaattinen syöttö

Teränsyötössä käytetään hydropneumaattista järjestelmää, jonka nopeusalue on 0–3 m/min. Ohjattu syöttönopeus auttaa välttämään profiilin muodonmuutoksia ja terien juuttumista, erityisesti leikattaessa paksumpia tai suurempia poikkileikkaukseltaan verhoseinämiä.

Turvallisuus ja ympäristönsuojelu

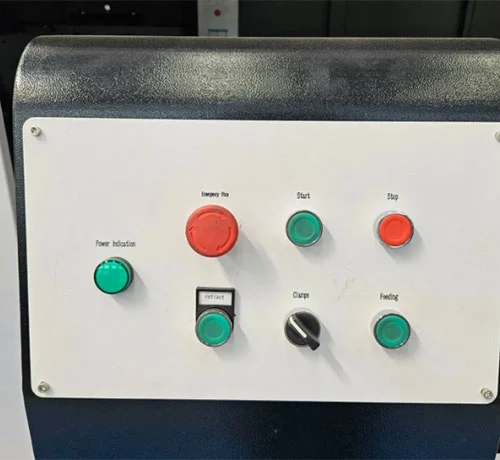

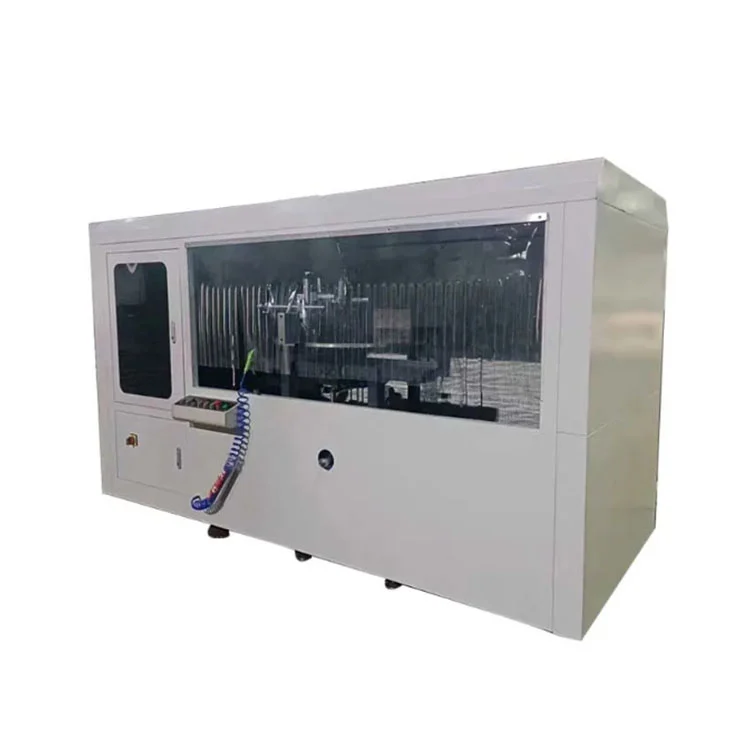

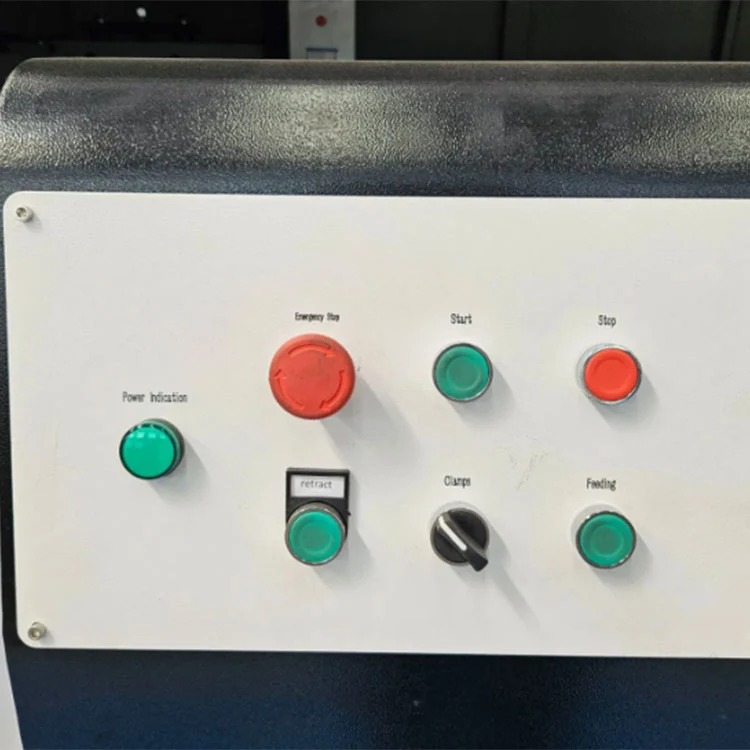

Täysi peittävä turvakotelo läpinäkyvillä paneeleilla ympäröi leikkausvyöhykettä. Mukana on hätäpysäytyspainike, ylikuormitussuoja ja törmäyksenestoanturit. Sisäänrakennettu sumujäähdytysjärjestelmä vähentää leikkauslämpöä ja pölyä pitäen välittömän työalueen puhtaana ja täyttäen työpajan standardien turvallisuusvaatimukset.

Miten se toimii

1. Käyttäjä asettaa alumiiniprofiilin työpöydälle ja aktivoi pneumaattiset puristimet, jotka kiinnittävät työkappaleen sekä pysty- että vaakasuunnassa.
2. Haluttu leikkauskulma asetetaan magneettiskaalan digitaalinäytön avulla, ja kaksoissahanterät sijoitetaan vastaavasti ±45°:n alueelle.
3. Hydropneumaattinen syöttöjärjestelmä siirtää pyörivät terät profiiliin kontrolloidulla nopeudella (0–3 m/min), leikkaamalla lovia, uria tai yhdistelmäkulmia yhdellä kertaa.
4. CNC-järjestelmä tukee CAD-grafiikan tuontia ja graafista ohjelmointia, minkä ansiosta käyttäjät voivat määrittää lovimallit, reikien sijainnit ja uran mitat suoraan suunnittelutiedostoista.
5. Kolmiakselinen täysi servomoottorikonfiguraatio (X-, Y-, Z-akselit, joita ohjataan hammastanko- ja kuularuuveilla) mahdollistaa todellisen kolmiakselisen kytkennän poraukseen, urien jyrsintään, pyöreisiin reikiin, erikoismuotoiltuihin reikiin, avaimen reikiin ja upotuksiin yhdellä kiinnityksellä.
6. Lisävarusteena saatava kolmipuolinen kääntyvä työpöytä mahdollistaa profiilin työstämisen kolmelta pinnalta ilman uudelleenasemointia, mikä parantaa käsittelytehokkuutta monimutkaisissa alumiinipursotuksessa.
7. Kun leikkausjakso on päättynyt, terät vetäytyvät sisään, puristimet vapautuvat ja koneistettu profiili poistetaan.

Valmistaja ja takuu

Shandong Lebulang Precision Machinery Co., Ltd., joka toimii Lebulang Machinena, on valmistanut alumiininkäsittelylaitteita Kiinan Jinanin tehtaalla vuodesta 1996 lähtien.Raskaaseen käyttöön tarkoitettu verhoseinän loveussahatoimitetaan suoraan tehtaalla CE- ja ISO-sertifikaateilla. Päärakenteelle myönnetään 12 kuukauden takuu. Mukana on tekninen etätuki, käyttökoulutusvideot ja englanninkielinen käyttöopas. Koulutus ja käyttöönotto voidaan järjestää paikan päällä lisämaksusta. Varaosat, kuten sahanterät, pneumaattiset tiivisteet ja ohjauskomponentit, ovat varastossa lähetystä varten.

FAQ

Q1: Mikä on suurin profiilikoko, jonka tämä kone voi käsitellä?

V: Vakiomalli käsittelee 300×250 mm:n profiileja, joiden maksimileikkaussyvyys on 175 mm. Räätälöityjä kokoonpanoja suurempia osia varten aina 350 × 300 mm asti on saatavilla pyynnöstä.

Q2: Voiko se leikata muita kuin ±45° kulmia?

V: Vakiomalli tukee mielivaltaista kulmaleikkausta ±45° molemmin puolin. Valinnainen CNC-versio laajentaa alueen ±90°:een monimutkaisempia profiiligeometrioita varten.

Q3: Mikä on käsittelyn tarkkuus?

V: Paikannustarkkuus on ±0,1 mm ja toistuva paikannustarkkuus ±0,05 mm tasaisissa käyttöolosuhteissa.

Q4: Tarjoatko myynnin jälkeistä palvelua ja koulutusta?

V: Tarjolla on ilmainen online-käyttökoulutus ja tekninen etätuki. Paikan päällä tapahtuva koulutus ja asennus voidaan sopia erikseen. 12 kuukauden takuu on voimassa, ja käytettävissä on elinikäinen tekninen tuki.

Q5: Sopiiko kone massatuotantoon?

V: Kaksiteräinen synkroninen leikkaus, pneumaattinen kiinnitys ja ohjattu syöttöjärjestelmä on suunniteltu jatkuvaan tuotantoon verhoseinien valmistuslaitoksissa. Kuukausittainen tuotantokapasiteetti tehtaalta on noin 50 sarjaa.
