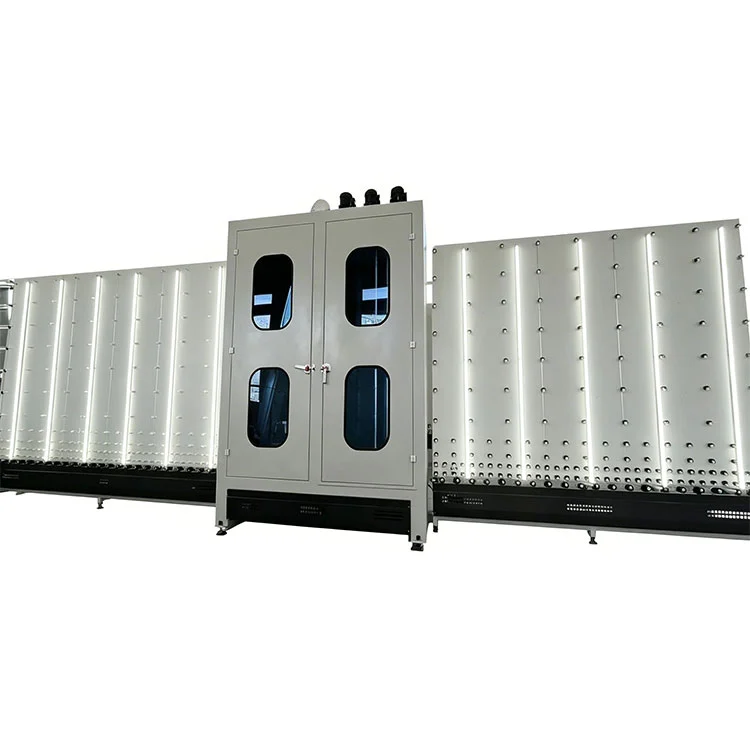

Automaattinen pesukuivauspuristinlinja eristetylle lasille

Pääominaisuudet

1. PLC-ohjaus kosketusnäytöllä HMI:KokoAutomaattinen pesukuivauspuristinlinja eristetylle lasillehallitaan yhden ohjauspaneelin kautta. Käyttäjät voivat asettaa pesunopeuden, kuivauslämpötilan, puristuspaineen ja argonin täyttöajan käyttöliittymästä. Reaaliaikaiset tilailmaisimet näyttävät kunkin aseman toimintakunnon ja hälytysviestit ilmoittavat poikkeamat asetetuista parametreista.
2. Automaattinen pinnoitetun pinnan tunnistus:Pesuosaston sisääntuloon sijoitetut optiset anturit tunnistavat Low-E- ja muut pinnoitetut lasipinnat. Järjestelmä säätää harjan painetta ja veden virtausta vastaavasti ja voi pysäyttää linjan, jos ruutua ladataan pinnoitettu puoli väärään suuntaan.
3. Vaihtuvataajuinen harjakäyttö:Harjarullamoottorit ovat invertteriohjattuja, joten käyttäjä voi säätää pyörimisnopeutta lasin kunnon mukaan. Raskaammat likakuormitukset voidaan käsitellä pienemmillä kuljetinnopeuksilla suuremmalla harjan vääntömomentilla, kun taas tavallinen puhdistus toimii nopeammin.
4. Itsesopeutuva ilmaveitsikuivaus:Ilmaveitsiyksikkö tunnistaa lasin paksuuden ja säätää rakoa automaattisesti. Suljetun kierron kuuman ilman kiertojärjestelmä ylläpitää tasaisen kuivauslämpötilan ja kohdistaa vedettömän pinnan koko lasialueelle reunat mukaan lukien.
5. Automaattinen välilevyn ja lasin asemointi:Pneumaattiset kohdistuspysäytit asettavat alumiinisen välikekehyksen ja lasit ennen puristusvaihetta. Kohdistustoleranssi säilyy ±1 mm:n sisällä tasaisen reunatiivisteen geometrian varmistamiseksi.
6. Älykäs argontäyttölaskenta:Ohjausjärjestelmä lukee lasin mitat ja välilevyn leveyden laskeakseen sisäisen ontelon tilavuuden ja säätää sitten argonin täyttöaikaa ja virtausnopeutta vastaavasti välttäen sekä alitäytön että kaasuhäviön.
7. Servokäyttöinen puristin integroidulla argontäytteellä:Puristinyksikkö yhdistää sisäkokoonpanon, puristuksen ja argontäytön yhdeksi asemaksi. Servokäyttö ohjaa puristusvoimaa ja yhdensuuntaisuutta, kun taas kaasuruiskutusjärjestelmä tavoittelee ≥ 90 %:n täytön argonpitoisuutta.
8. Tuotannon yhteensopivuus:Linja käsittelee kaksois-, kolmilasi-, Low-E-pinnoitettuja ja laminoituja eristäviä lasielementtejä. Valmiin IGU:n paksuus 10 - 48 mm mahtuu säädettäviin puristus- ja kuljetinohjaimiin.
9. Etävalvonta ja online-päivitykset:Ethernet-portti mahdollistaa yhteyden tehdasverkkoon. Valtuutettu huoltohenkilöstö voi käyttää PLC:tä etädiagnoosia, parametrien säätöä ja ohjelmapäivityksiä varten, mikä vähentää huoltokäyntien tarvetta paikan päällä.

Tekniset parametrit

Line Configuration & Workflow

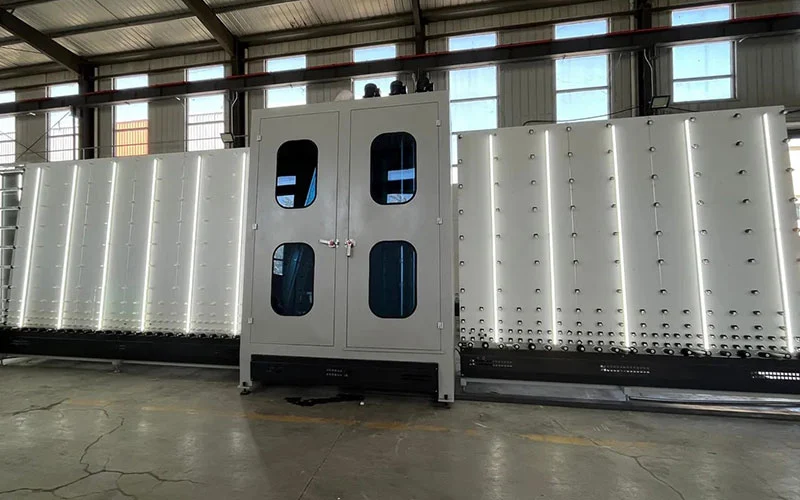

TheAutomaattinen pesukuivauspuristinlinja eristetylle lasilleon järjestetty suoravirtaiseksi tuotantolinjaksi, joka koostuu neljästä toisiinsa yhdistetystä asemasta. Lasilevyt tulevat täyttöpäähän ja kulkevat peräkkäin kunkin osan läpi:

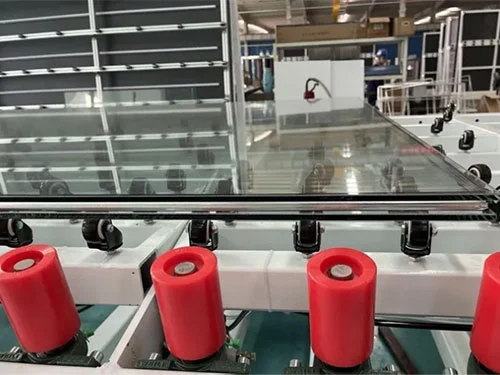

• Lataus- ja tarkastusosio:Lasit asetetaan käsin tai kuormaajalla syöttökuljettimelle. Optiset anturit havaitsevat lasin läsnäolon, mitat ja pinnoitetut pinnat ennen kuin ne syöttävät pesualueelle.
• Pesu- ja huuhteluosasto:Pyörivät nylonharjat säädettävällä paineella hankaavat molempia lasipintoja. Makeaa vettä tai kierrätettyä vettä ruiskutetaan tasasuihkusuuttimien läpi, minkä jälkeen suoritetaan demineralisoidun veden huuhtelu mineraalijäämien estämiseksi.

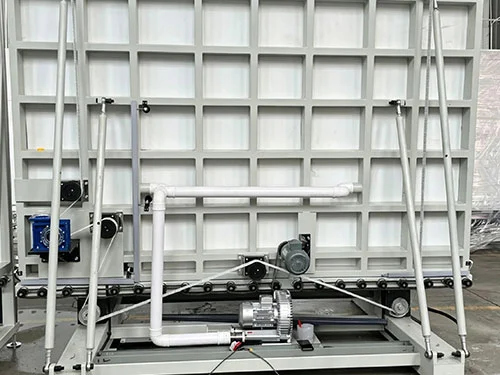

• Kuivausosasto:Kuumennettu ilma puhalletaan lasiradan ylä- ja alapuolelle sijoitettujen ilmaveitsien läpi. Ilmaveitsen rako säätyy automaattisesti lasin paksuuteen. Suljetun kierron lämmitysjärjestelmä kierrättää ja lämmittää ilmaa kuivaustehokkuuden ylläpitämiseksi ja samalla energiankulutuksen hallinnan.

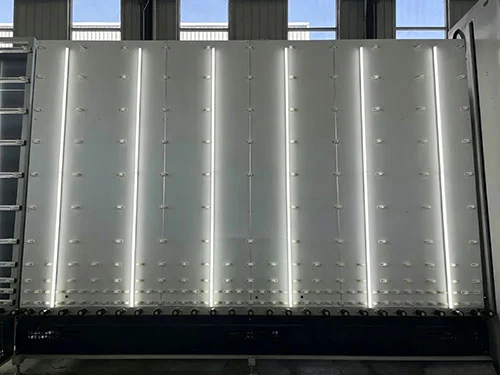

• Kokoonpano- ja puristusosasto:Alumiininen välikekehys, joka on esitäytetty kuivausaineella ja päällystetty ensisijaisella tiivisteellä, on sijoitettu lasiruutuun. Toinen lasi on kohdistettu pneumaattisesti. Servokäyttöinen puristin kokoaa lasit yhteen hallitulla nopeudella. Argontäyttö voidaan suorittaa tässä osiossa lasien väliin ennen lopullista puristamista työnnetyn anturin kautta.

Tärkeimmät komponentit

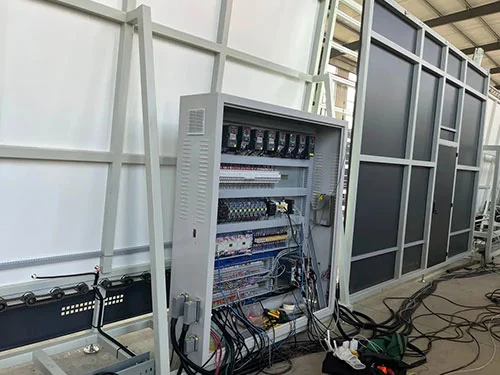

• PLC ja HMI:Teollisuustason ohjelmoitava ohjain värillisen kosketusnäytön kanssa. Tallentaa useita lasireseptejä esiasetetuilla pesu-, kuivaus- ja puristusparametreilla.

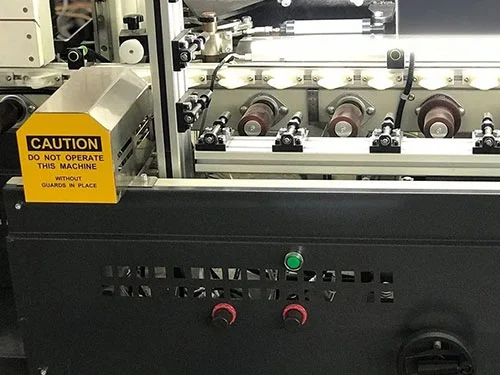

• Harjarullat:Nylonharjakset säädettävällä korkeudella. Taajuusmuuttaja mahdollistaa nopeuden sovituksen lasin likatason ja linjan läpimenon mukaan.
• Ilmaveitsen kokoonpano:Tarkkuushiotut ilmaveitset, joissa on automaattinen välin säätö lasin paksuuden mukaan. Yhdistetty suljetun kierron kuuman ilman kiertojärjestelmään lämmityselementeillä ja lämpötila-antureilla.
• Low-E-tunnistusanturit:Optiset anturit, jotka erottavat pinnoitetut lasipinnat päällystämättömistä pesuosaston sisäänkäynnissä.
• Servopuristinyksikkö:Kuularuuvikäyttöinen puristin voimapalautuksella. Puristusnopeus, loppupaine ja pitoaika ovat ohjelmoitavissa.
• Argonin täyttöjärjestelmä:Massavirtauksen säädin integroidulla tilavuuslaskelmalla. Täyttää sisäänvedettävän anturin kautta, joka on synkronoitu puristusjakson kanssa.

Valmistaja ja takuu

Lebulang Machinena toimiva LEBULANG on valmistanut lasinjalostuslaitteita Jinanin tehtaallaan vuodesta 1996 lähtien.Automaattinen pesukuivauspuristinlinja eristävää lasia vartenon valmistettu integroidussa järjestelmässä, joka kattaa T&K:n, koneistuksen, kokoonpanon ja testauksen. Jokaiselle linjalle tehdään täydellinen koeajo todellisella lasilla ennen toimitusta, ja toimitusta edeltävä tarkastusraportti toimitetaan. Vakiotakuu on yksi vuosi päärakenteelle ja komponenteille. Mukana on tekninen etätuki, online-ohjelmapäivitykset ja käyttökoulutus. Varaosia on varastossa ja ne voidaan lähettää säännöllisillä rahtitoimituksilla. Asennus ja käyttöönotto voidaan järjestää paikan päällä lisämaksusta.

FAQ

Q1: Millaista eristettyä lasia tämä linja voi tuottaa?

V: Se käsittelee kaksinkertaisia, kolminkertaisia, Low-E-pinnoitettuja ja laminoituja eristäviä lasiyksiköitä. Valmiin IGU:n paksuusalue on 10 - 48 mm, ja se kattaa ikkuna-, ovi- ja verhoseinästandardit.

Q2: Voiko kone tunnistaa pinnoitetun lasin automaattisesti?

V: Kyllä. Pesuosaston sisäänkäynnin optiset tunnistusanturit tunnistavat Low-E:n ja muut pinnoitetut pinnat. Järjestelmä voidaan asettaa hälyttämään käyttäjää tai keskeyttämään linja, jos ruutu on ladattu pinnoitettu puoli väärin suunnattuina.

Q3: Onko kuivausvaikutus täysin vedetön?

V: Suljetun kierron kuuman ilman kiertojärjestelmä yhdistettynä itsesopeutuviin ilmaveitsiin on suunniteltu kuivaamaan lasin pinta ja reunat kokonaan. Ilmaveitsen rako mukautuu lasin paksuuteen, ja kierrätettyä ilmaa lämmitetään jatkuvasti tasaisten haihtumisolosuhteiden ylläpitämiseksi.

Q4: Onko päivittäinen huolto monimutkaista?

V: Tärkeimmät tarkastuskohdat, kuten suodattimet, harjatelat ja ilmaveitsen suuttimet, ovat käsiksi sivupaneelien ja laajennettujen huoltoluukkujen kautta. Rutiinitehtävät, kuten suodattimen puhdistus ja harjatarkastus, voidaan suorittaa purkamatta suuria osia. Huoltoaikataulu on annettu käyttöohjeessa.

Q5: Tukeeko se pitkäaikaista jatkuvaa toimintaa?

V: Sähköiset ja pneumaattiset komponentit on valittu jatkuvaan teollisuuskäyttöön. PLC, taajuusmuuttajat, moottorit ja anturit hankitaan suurilta kansainvälisiltä toimittajilta. Suositeltujen huoltovälien mukaisesti linja on suunniteltu 24 tunnin käyttöön suuren volyymin eristyslasituotannossa.
