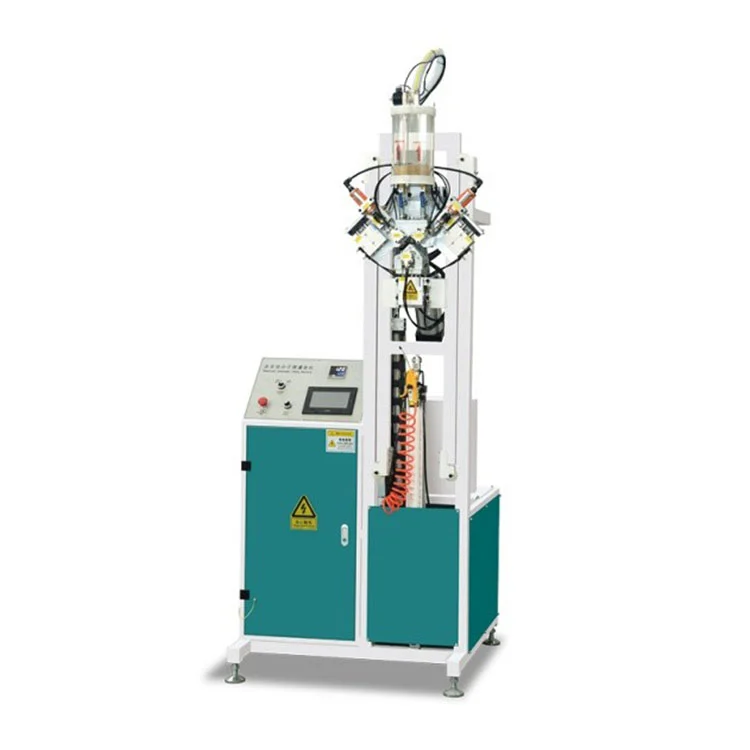

Täysautomaattinen eristävän lasin molekyyliseulatäyttökone

Tärkeimmät ominaisuudet

TheTäysautomaattinen eristävän lasin molekyyliseulatäyttökonetarjoaa kontrolloidun molekyyliseulan täytön alumiinisiksi väliprofiileiksi eristetyn lasin valmistukseen.

• Ohjausjärjestelmä:Kosketusnäytön ja PLC:n avulla käyttäjä voi asettaa ja säätää täyttöparametreja, kuten poraussyvyyttä, täyttöaikaa ja tiivistysjaksoa. Ohjelman tallennus tukee erilaisten välikeprofiilien palauttamista.
• Välikappaleen yhteensopivuus:Kone käsittelee alumiinisia välilevyjä, joiden leveys on 6–30 mm. Molekyyliseularakeita, joiden halkaisija on 0,5 - 0,8 mm, syötetään painovoimalla täyttöpään läpi.
• Kehyksen kapasiteetti:Kehyksen enimmäismitat ovat 2000 × 2000 mm, mikä kattaa arkkitehtonisissa eristyslasilinjoissa vaaditun yleisen valikoiman.
• Virta- ja ilmansyöttö:Yksikkö toimii 220V / 50Hz yksivaihesyötöllä ja kuluttaa 1,0 kW. Pneumaattiselle poralle ja tiivistysmekanismeille vaaditaan vakaa 0,6 MPa:n käyttöpaine.
• Automaattinen materiaalin täyttö:Kuivausainesäiliössä oleva tasoanturi valvoo jäljellä olevaa seulamateriaalia. Kun taso laskee esiasetetun pisteen alle, järjestelmä joko hälyttää käyttäjää tai laukaisee ulkoisen täyttöyksikön kokoonpanosta riippuen.

Toimintaperiaate

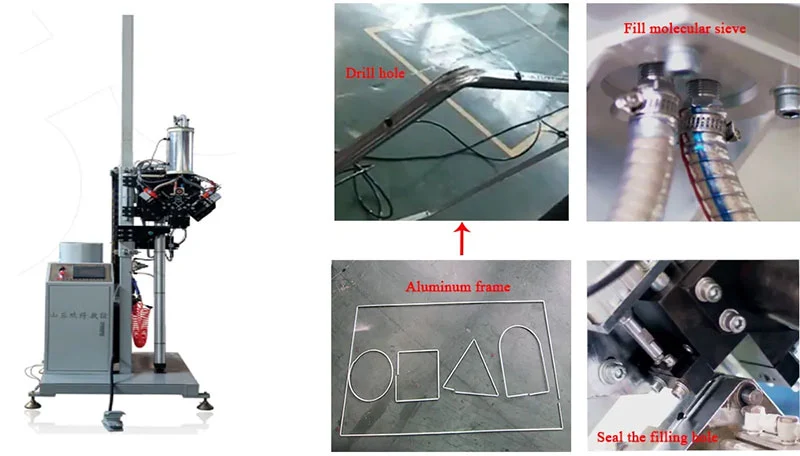

TheTäysautomaattinen eristävän lasin molekyyliseulatäyttökonetoimii poraamalla ensin pieni reikä alumiiniseen välilevyyn ohjelmoidussa kohdassa. Sitten täyttösuutin ruiskuttaa mitatun määrän molekyyliseulakuivausainetta välikkeen onteloon. Täytön jälkeen sama asema tai erillinen tiivistysyksikkö tiivistää reiän, mikä estää kosteuden pääsyn sisään ja pitää kuivausaineen sisällä. Järjestystä ohjaa PLC, joka koordinoi porauspäätä, täyttöajastinta ja tiivistystoimintoa kosketusnäytölle syötetyn välilevyn leveyden ja rungon koon perusteella. Suppilossa oleva optinen tai kapasitiivinen anturi valvoo kuivausaineen tasoa, ja kone voidaan liittää ulkoiseen täyttöjärjestelmään, jotta syöttö pysyy yllä pitkienkin ajojen aikana.

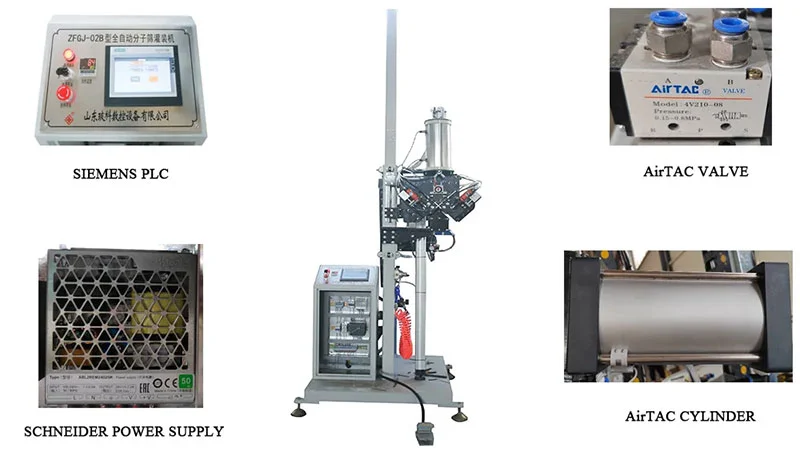

Tärkeimmät komponentit

• Kuivausainesäiliö ja syöttölaite:Suljettu ruostumattomasta teräksestä valmistettu suppilo pitää molekyyliseulamateriaalin. Sisällä oleva sekoitin estää siltojen muodostumisen ja annosteluruuvi tai portti säätelee täyttösuuttimeen syötettyä määrää.
• Porausyksikkö:Pneumaattinen tai sähköinen poramoottori käyttää kovametalliporanterää, joka on mitoitettu vastaamaan vaadittua väliprofiilin reiän halkaisijaa. Poraussyvyys on säädettävissä ja säädettävissä PLC:n kautta.

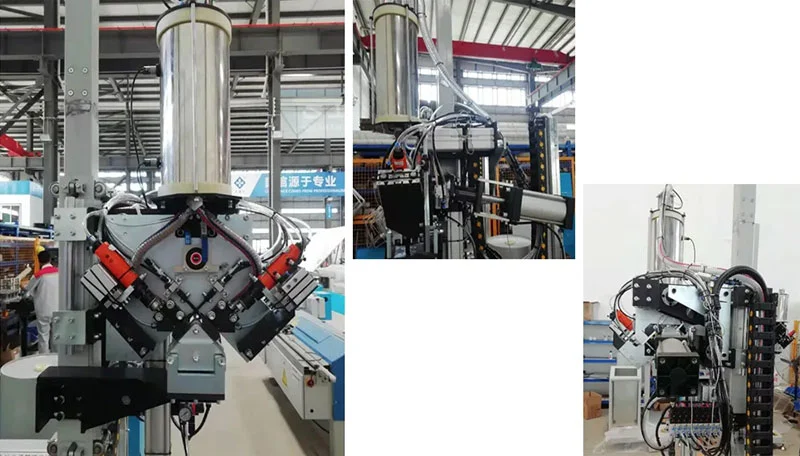

• Täyttöpää:Vaihdettavat suuttimet sopivat eri leveyksiin. Pikakiinnitysmekanismi mahdollistaa suuttimien vaihdon tuotantoerien välillä ilman työkaluja.
• Tiivistysmekanismi:Tiivistysasema kiinnittää valmiiksi leikatun liimatulpan tai kuumasulatetiivisteen poratun reiän päälle. Tiivistysaika ja paine ovat ohjelmoitavissa.

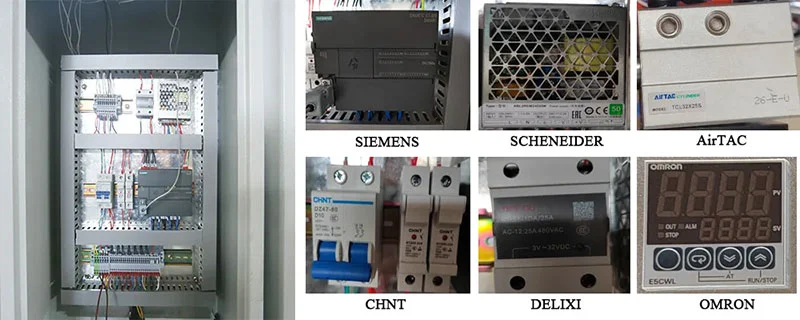

• Ohjauspaneeli:Värillinen kosketusnäyttö, jossa on monikielinen tuki, näyttää reaaliaikaiset tuotantotiedot, hälytysolosuhteet ja huoltomuistutukset. PLC tallentaa jopa 100 parametrijoukkoa eri välikeprofiileille.
• Rungon kuljetusjärjestelmä:Moottorikäyttöiset rullat siirtävät kootun välikekehyksen paikoilleen. Säädettävät ohjaimet 2000×2000 mm:iin asti, ja pneumaattiset puristimet pitävät rungon paikallaan porauksen ja täytön aikana.

Tekniset tiedot

FAQ

Q1: Mikä on Fulling automaattisen eristävän lasin molekyyliseulatäyttökoneen päätoiminto?

V: Se poraa reikiä alumiinisiin välitankoihin, täyttää ne molekyyliseulakuivausaineella ja sulkee reiät automaattisesti. Tämä prosessi poistaa jäännöskosteuden eristävän lasiyksikön sisällä olevasta ilmaontelosta, mikä auttaa estämään sisäistä huurtumista ajan myötä.

Q2: Minkä kokoisia lasikehyksiä tämä kone pystyy käsittelemään?

V: Kone käsittelee jopa 2000 mm × 2000 mm:n kehyksiä. Säädettävät ohjaimet ja nopeasti vaihdettavat täyttösuuttimet hyväksyvät alumiiniset välilevyn leveydet 6–30 mm.

Kysymys 3: Tarvitseeko kone manuaalisen toimenpiteen kuivausaineen täyttämiseksi?

V: Suppiloa valvotaan automaattisesti. Kun kuivausaineen taso laskee alle asetusarvon, järjestelmä voi aktivoida hälytyksen tai laukaista automaattisen täyttöjakson, jos se on kytketty ulkoiseen syöttöjärjestelmään, minimoiden keskeytykset.

Q4: Mitkä ovat asennuksen teho- ja ilmanpainevaatimukset?

V: Se vaatii 220 V / 50 Hz yksivaiheisen virransyötön (1,0 kW kokonaisteho) ja vakaan paineilmasyötön 0,6 MPa paineilmakomponenteille.

Q5: Kuinka kone varmistaa, että kuivausaine pysyy välikappaleen sisällä?

V: Kun täyttösuutin vetäytyy sisään, tiivistysmekanismi tiivistää välittömästi poratun reiän. Tämä estää kuivausainetta vuotamasta ulos ja estää ympäröivän kosteuden pääsyn välikappaleeseen ennen kokoamista IGU:hun.

Q6: Onko käyttöliittymä käyttäjäystävällinen?

V: Kosketusnäytöstä pääsee käsiksi kaikkiin sykliparametreihin, tuotantolaskuriin ja hälytyslokeihin. Eri välikeprofiilien parametrisarjat voidaan tallentaa ja palauttaa, mikä lyhentää asetusaikaa tilausten välillä vaihdettaessa.
