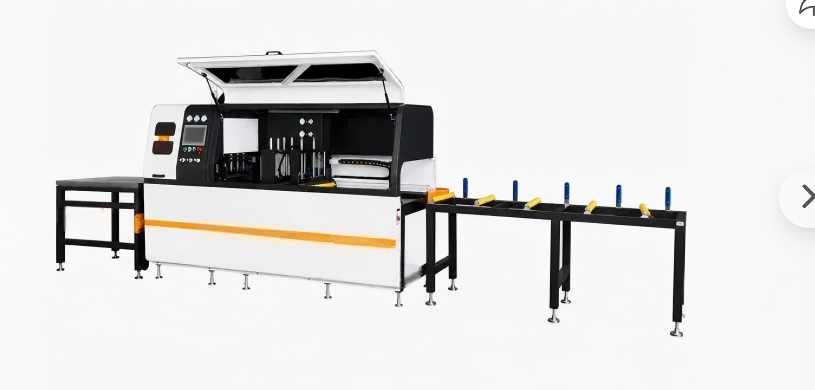

Tarkkuus CNC-pyörösaha teollisuusalumiiniprofiileille

Tekniset tiedot

Kuinka saha toimii

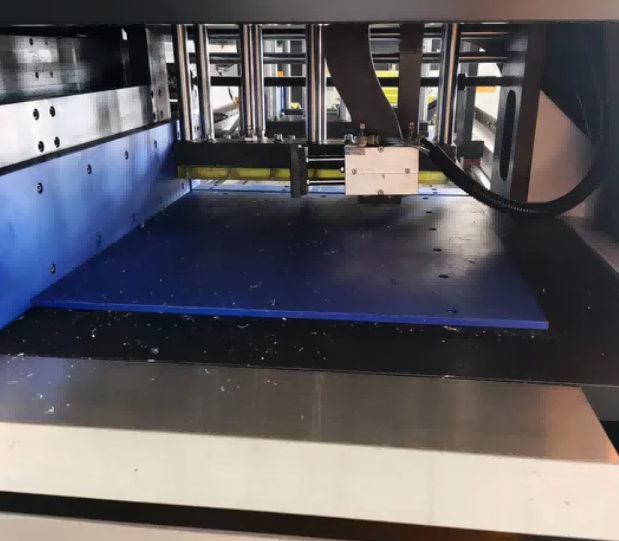

TheCNC-pyörösaha teollisuusalumiiniprofiileilletoimii servokäyttöisellä syöttöakselilla, joka asettaa profiilin sahanterän alle kosketusnäytölle syötetyn pituuden mukaan. Käyttäjä lataa alumiinipuristeen syöttötelapöydälle, valitsee leikkausohjelman muistista tai syöttää uudet mitat ja käynnistää työkierron. Pneumaattiset puristimet kiinnittyvät sekä pysty- että vaakasuunnassa pitämään profiilia vertailupysäytteitä vasten. Sahan pää, joka on varustettu kaasu-nestevaimennussylinterillä, laskeutuu materiaalin läpi säädetyllä syöttönopeudella ja tuottaa neliömäisen, purseettoman leikkauksen. Sumutettu leikkausnestesuihku jäähdyttää terää ja työkappaletta leikkauksen aikana. Kun terä vetäytyy sisään, puristimet vapautuvat ja servosyöttö siirtää profiilin seuraavaan leikkausasentoon. Vakiokokoonpano leikkaa 90° ja ±45°. Valinnaisen CNC-kulmamoduulin avulla sahanpää kääntyy mihin tahansa kulmaan 22,5° - 157,5° ohjelmaohjauksessa.

Tärkeimmät ominaisuudet

Täysautomaattinen toiminta – Automaattinen materiaalin syöttö, kiinnitys ja sahaus maksimaalisen tehokkuuden saavuttamiseksi.

Raskas rakenne – Vahvistettu koneen runko minimoi tärinän ja varmistaa pitkän aikavälin vakauden.

Purseeton tekniikka – Optimoitu terän nopeus ja jäähdytysjärjestelmä vähentävät purseita ja toissijaista käsittelyä.

Käyttäjäystävällinen CNC-käyttöliittymä – Intuitiivinen kosketusnäytön ohjaus nopeaa asennusta ja helppoa käyttöä varten.

Joustavat leikkauskulmat – Tukee 45°, 90° ja mukautettua kulmaleikkausta monipuolisiin sovelluksiin

Työprosessi

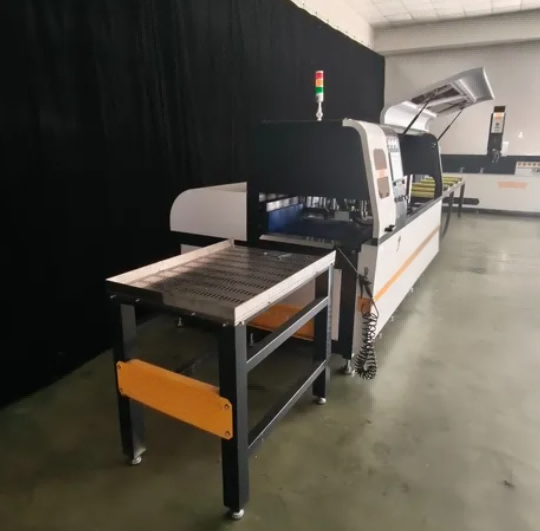

Automaattinen lastaus – Profiilit lastataan rullakuljettimen tai automaattisen kuormaimen kautta.

Tarkkuusasemointi – Servokäyttöinen syöttö takaa tarkan leikkauspituuden.

Turvallinen kiinnitys – Pneumaattiset/hydrauliset puristimet pitävät profiilit tiukasti.

Nopea leikkaus – CNC-ohjattu sahanpää tekee puhtaat ja tarkat leikkaukset.

Lastunpoisto ja jäähdytys – Integroitu jäähdytys ja lastukuljetin pitävät työtilan puhtaana.

CNC-pyörösaha teollisuusalumiiniprofiileille Valinnaiset päivitysmoduulit

1. Zero-tail-leikkausrakenne (jäännöspyrstö ≤5 mm, korkea materiaalinkäyttö)
2. Automaattinen lastaus- ja purkurullakuljetinlinja 6 metrin pituisille profiileille
3. CNC mielivaltaisen kulman leikkausmoduuli (22,5°--157,5°)
4. Suurikapasiteettinen lastujen varastointipölynkerääjä
5. IoT-etäverkkodiagnoosi- ja datatilastomoduuli
6. Mukana moniosainen synkroninen kiinnike
7. Mukautettu pidennetty syöttömatka jopa 12000 mm

Sovellusskenaariot

Alumiiniset ikkuna- ja oviprofiilit

Verhoseinä- ja julkisivujärjestelmät

Aurinkopaneelin rungon leikkaus

Teolliset alumiinipuristukset

Rautatieliikenteen ja autojen alumiiniosat

Huonekalut ja jäähdytyslevyprofiilit

FAQ

Q1: Mitä profiileja tämä CNC-saha voi leikata?

V: Se on suunniteltu teollisille alumiiniprofiileille, mukaan lukien ikkuna-/oviosat, verhoseinät ja aurinkopaneelit. Suurempiin ekstruusioihin on saatavilla räätälöityjä ratkaisuja.

Q2: Onko kone täysin automaattinen?

V: Kyllä. Se tukee automaattista syöttöä, kiinnitystä, leikkaamista ja purkamista, mikä vaatii vain yhden käyttäjän.

Q3: Voiko se leikata muissa kuin 90° kulmissa?

V: Kyllä. Vakiomallit tukevat 45° ja 90° kulmia; räätälöity kulmaleikkaus on saatavilla pyynnöstä.

Q4: Mikä on leikkaustarkkuus?

V: Syöttötarkkuus on ±0,1 mm, mikä varmistaa korkean toistettavuuden massatuotannossa.
