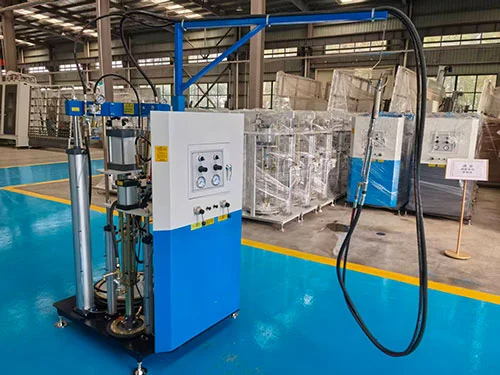

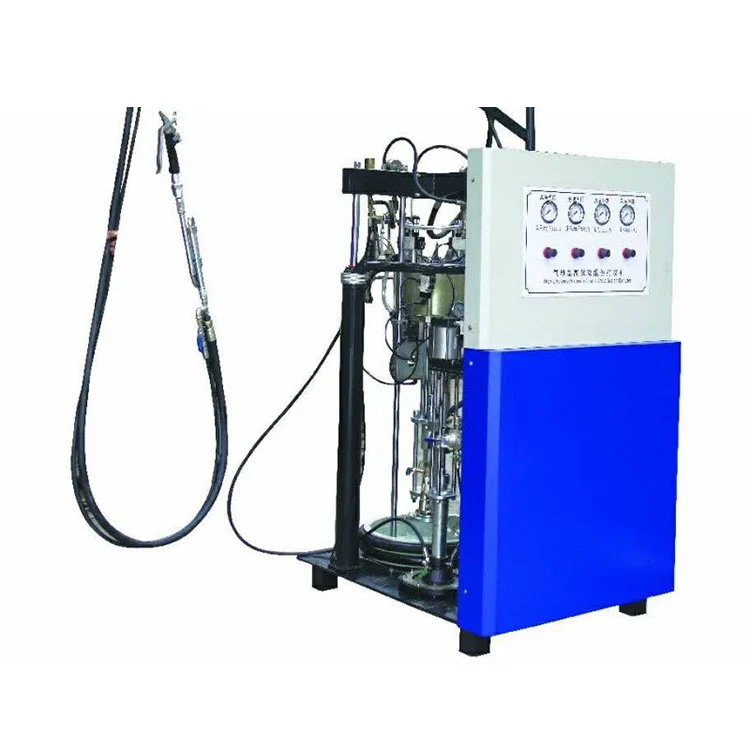

Kaksikomponenttinen tiivisteen asetin eristävää lasia varten

Tärkeimmät ominaisuudet

• Täysin pneumaattinen toiminta:TheKaksikomponenttinen tiivisteen asetin eristävää lasia vartentoimii täysin paineilmalla. Sähköliitäntää ei tarvita, joten sitä voidaan käyttää rakennustyömailla, tilapäisissä työpajoissa tai paikoissa, joissa vakaata sähkönsyöttöä ei ole saatavilla.
• Annostelu ja sekoitus:Pneumaattisten moottoreiden käyttämä hydraulinen annostelupumppu, jonka halkaisija on 250 mm komponentille A ja 80 mm komponentille B, toimittaa kaksi tiivistevirtaa asetetulla suhteella, joka on säädettävissä välillä 7:1 - 14:1. Staattinen sekoitusputki yhdistää sitten materiaalit ennen annostelua.
• Venttiilin ja tiivisteen suunnittelu:Perusmateriaalipumppu, kovetusainepumppu ja annostelupumpun venttiiliportit on koneistettu erikoisseoksesta, joka on valittu kestämään tiivisteen hankausta ja kemiallista vaikutusta. Valmistaja ilmoittaa nollavuotoa käyttöpaineessa, kun sitä huolletaan oikein.
• Kaksoissuodatus kovetusainelinjalla:Kaksi suodatinyksikköä on asennettu kovettimen hydraulipiiriin. Ne poistavat hiukkaset ennen kuin komponentti saavuttaa annostelupumpun, mikä edistää tasaisen sekoituksen laatua ja vähentää suuttimen tukkeutumisen mahdollisuutta.
• Ilmansyöttö ja kulutus:Kone vaatii paineilman syötön välillä 0,5 - 0,8 MPa, maksimi ilmankulutus 0,8 m³/min täydellä kuormituksella. Mukana tulee vakioilmankäsittelyyksikkö suodattimella, säätimellä ja voitelulaitteella.

Toimintaperiaate

TheKaksikomponenttinen tiivisteen asetin eristävää lasia vartentoimii pneumaattisen pumpun käyttöperiaatteella. Paineilma tulee ilmamoottoriosaan, joka käyttää kahta itsenäistä mäntämäntäpumppua – toista pohjatiivistekomponentille (A) ja toista kovetusaineelle (B). Jokainen pumppu imee materiaalia vastaavasta 55 gallonan rummusta imuletkun kautta. Männät työntävät kahta komponenttia mekaanisesti kytketyssä suhteessa, jonka A- ja B-pumppumoottoreiden suhteellinen halkaisija määrittää (250 mm ja 80 mm). Yksittäisten suodattimien läpi kulkemisen jälkeen materiaalit saapuvat annostelupumppuun, joka ylläpitää asetettua suhdetta ja syöttää ne staattiseen sekoitusputkeen. Käyttäjä ohjaa annostelupistoolia, ja sekoitettu tiiviste poistuu suuttimesta valmiina levitettäväksi eristävän lasin reunalle. Pneumaattinen käyttöjakso toimii vain, kun annostelupistoolin liipaisinta painetaan, mikä tarkoittaa, että pumppu pysähtyy, kun sitä ei käytetä ilman sähköistä ohjaussignaalia.

Tekniset tiedot

Tärkeimmät komponentit

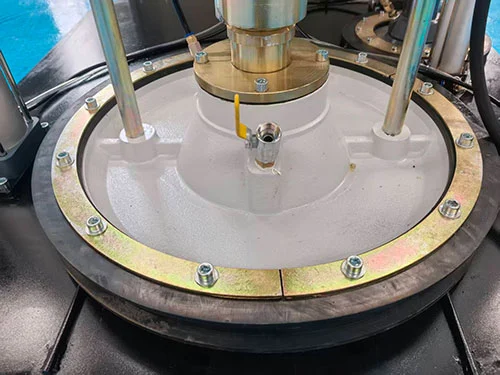

• A-komponenttipumppu (pohjatiiviste):Halkaisijaltaan 250 mm:n pneumaattinen moottori käyttää mäntäpumppua, joka imee pohjatiivisteen 55 gallonan rummusta. Pumpun painesuhde on 50:1, mikä muuttaa 0,6 MPa:n ilmanpaineen noin 30 MPa:n maksimipuristuspaineeksi.
• B-komponenttipumppu (kovetusaine):Halkaisijaltaan 80 mm:n pneumaattinen moottori käyttää pienempää iskutilavuuspumppua, joka on sovitettu asetetun suhteen vaatimaan kovetusaineen määrään. A- ja B-moottoreiden välinen mekaaninen kytkentä säätää mittausalueen 7:1 - 14:1.
• Pumpun ja venttiililohkon mittaus:Seosventtiilien istukat ja tiivisteet käsittelevät täytettyjen tiivisteyhdisteiden hankaavaa luonnetta. Venttiililohko on suunniteltu purettavaksi puhdistusta ja tiivisteiden vaihtoa varten määräaikaishuoltojen aikana.
• Kovetusaineen suodatusyksiköt:Kaksi vaihdettavilla elementeillä varustettua linjassa olevaa suodatinta vangitsevat hiukkaset ennen annostelupumppua. Suodattimen silmäkoko voidaan valita tiivistysaineen valmistajan suosituksen perusteella.
• Staattinen sekoitusputki:Kertakäyttöinen tai puhdistettava staattinen sekoitin, joka on kiinnitetty annostelupistoolin ulostuloon. Sisäiset kierteiset elementit taittelevat kaksi tiivistevirtaa yhteen, kun materiaalia ekstrudoidaan, jolloin sekoitusprosessi saatetaan päätökseen juuri ennen levitystä.
• Annostelupistooli:Pneumaattinen laukaisupistooli ergonomisella kahvalla. Liipaisimen painaminen aktivoi pumppujakson; sen vapauttaminen pysäyttää materiaalin virtauksen. Turvalukko estää tahattoman purkauksen.

Sovellukset

TämäKaksikomponenttinen tiivisteen asetin eristävää lasia vartenkäytetään eristyslasien tuotantolaitoksissa kaksois- ja kolmilasien reunatiivistämiseen. Se levittää polysulfidi- tai polyuretaanipohjaisia ​​kaksikomponenttisia tiivisteitä koottujen IGU-kehysten välikereille. Pneumaattinen rakenne tukee myös paikan päällä tapahtuvaa lasitusta verhoseinä- ja rakennelasiasennuksissa, joissa virransyöttö saattaa olla epäluotettavaa. Tyypillisiä käyttäjiä ovat eristyslasien valmistajat, lasinjalostuslaitokset, jotka palvelevat ikkuna- ja oviteollisuutta sekä julkisivuasennusurakoitsijat, jotka tarvitsevat liikuteltavia tiivistemassan levityslaitteita.

FAQ

Q1: Tarvitseeko tämä kone sähkövirtaa?

V: Sähköliitäntää ei tarvita. Kone toimii täysin paineilmalla, joten sitä voidaan käyttää työmailla, liikkuvissa työpajoissa tai tuotantoympäristöissä, joissa sähkölinjojen vetäminen liimausasemalle on epäkäytännöllistä.

Q2: Kuinka se varmistaa tarkan sekoitussuhteen?

V:Kaksikomponenttinen tiivisteen asetin eristävää lasia vartenkäyttää mekaanisesti kytkettyjä A- ja B-pumppuja, joissa on kiinteä halkaisijasuhde. Annostelupumppu ylläpitää asetettua suhdetta venttiililohkon kautta, ja käyttäjä voi säätää suhdetta välillä 7:1 - 14:1 tiivisteaineen valmistajan ohjeiden mukaan.

Q3: Mitä huoltoa tarvitaan?

V: Kovetusainepiirin kaksi suodatinyksikköä on tarkastettava ja suodatinelementit vaihdettava aikataulun mukaan, joka perustuu tiivistysaineen käyttöön ja kontaminaatiotasoon. Venttiililohkon ja pumpun tiivisteet on tarkastettava säännöllisin väliajoin kulumisen varalta, erityisesti kun käytetään hankaavia tiivistekoostumuksia. Koneen mukana toimitetaan huoltokirja.

Q4: Voiko se käsitellä suuria erätuotantoa?

V: Kyllä. Kone on suunniteltu jatkuvaan tuotantoon eristyslasilinjoilla, sillä sen teho on 4–10 litraa minuutissa ja tavallinen 55 gallonan tynnyrin syöttö. Rummun syöttöjärjestelmä voidaan täyttää uudelleen tuotantoa pysäyttämättä, jos käytetään apurumpusiirtopumppua.

Q5: Mikä on vähimmäistilausmäärä ja toimitusaika?

V: Yksi yksikkö voidaan tilata. Vakiokoneet toimitetaan yleensä 15–30 työpäivän kuluessa. Mukautetut kokoonpanot, mukaan lukien tietyt sekoitussuhteet tai rumpukoot, voivat pidentää läpimenoaikaa.

Q6: Tarjoatko myynnin jälkeistä tukea?

V: Tekninen tuki on saatavilla etänä, mukaan lukien video-ohjeet asennukseen ja vianetsintään. Pneumaattisille tärkeimmille komponenteille myönnetään yhden vuoden takuu. Varaosia, kuten tiivisteitä, suodattimia ja staattisia sekoitusputkia, voidaan tilata ja toimittaa varastosta.
