5-akselinen gantry-koneistuskeskus verhoseinille

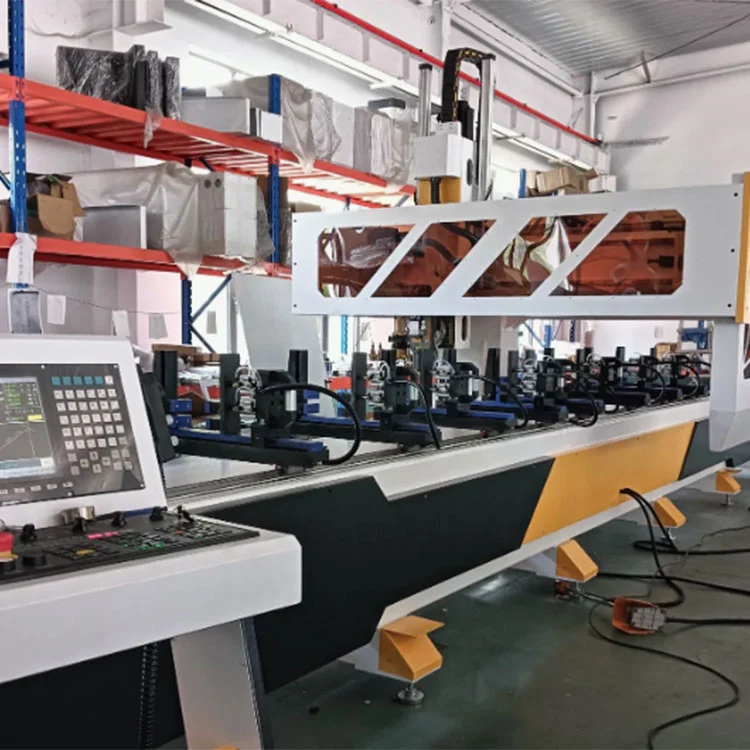

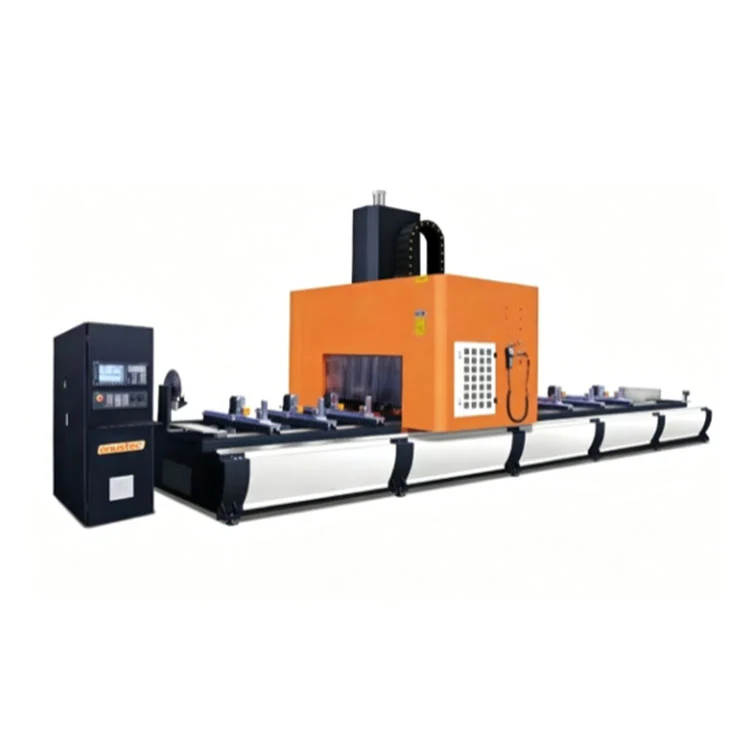

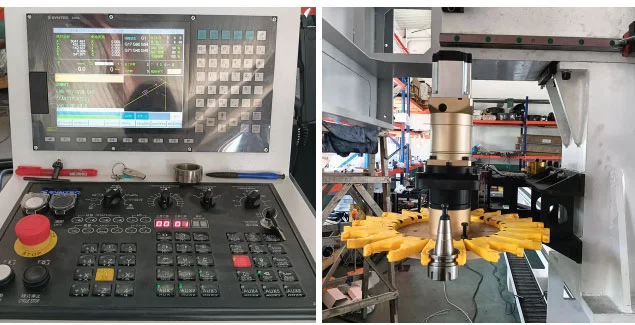

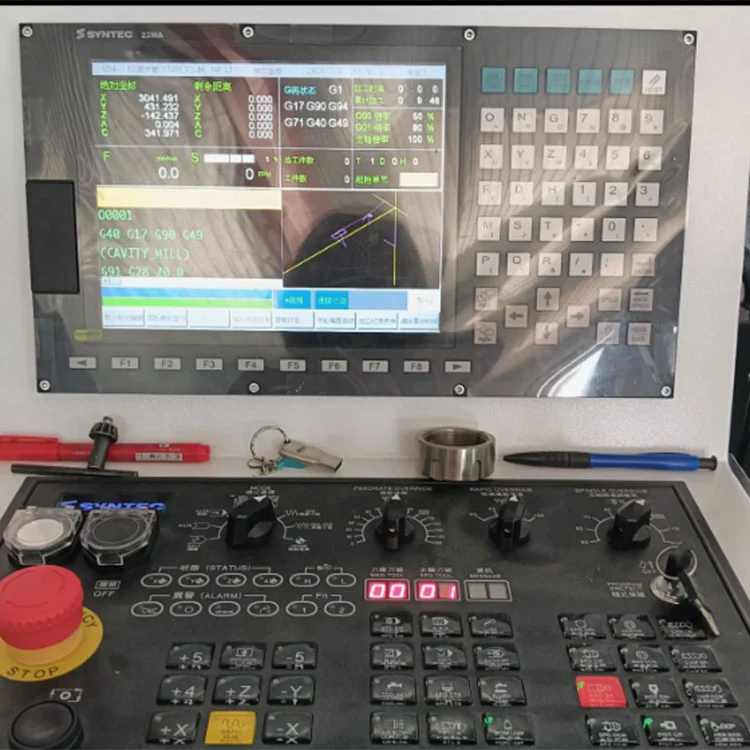

Lebulang Machinen valmistama Jinanin tehtaalla Kiinassa – toiminut vuodesta 1996 –5-akselinen gantry-koneistuskeskus verhoseinillesillä on CE- ja ISO 9001 -sertifikaatti ja se toimitetaan suoraan tehtaalta OEM/ODM-tuella. Tämä liikkuva portaali 5-akselinen CNC-keskus käsittelee pitkiä alumiiniverhoseinäprofiileja yhdellä kiinnityksellä ja suorittaa jyrsintää, porausta, sahausta ja kierteitystä useilla pinnoilla. Nopea HSD-kara (12 kW tai 15 kW, jopa 18 000 rpm) ja 12 työkalun makasiini sekä erillinen sahanteräasema (max 400 mm) mahdollistavat automaattisen työkalunvaihdon. Siemens 828D tai OSAI 5-akselinen ohjaus mahdollistaa RTCP:n, heilurityöstön ja automaattisen työkalun mittauksen. Vakio X-akselin liike on 6500 mm, jatkettavissa 9400 mm:iin.

Tärkeimmät ominaisuudet

• 5-akselinen samanaikainen koneistus:X-, Y-, Z-, A- ja C-akselit toimivat yhdessä RTCP:n alla pitääkseen työkalun kärjen tarkasti radalla. Yksi kokoonpano saavuttaa viisi pintaa ja profiilipään, mikä eliminoi uudelleenkiinnityksen.
• Pitkän profiilin kapasiteetti:X-akselin liike vakiona 6 500 mm:iin asti (7 000 mm tai 9 400 mm valinnainen) käsittelee täyspitkät verhoseinän ekstruusiot ilman uudelleenasentoa.

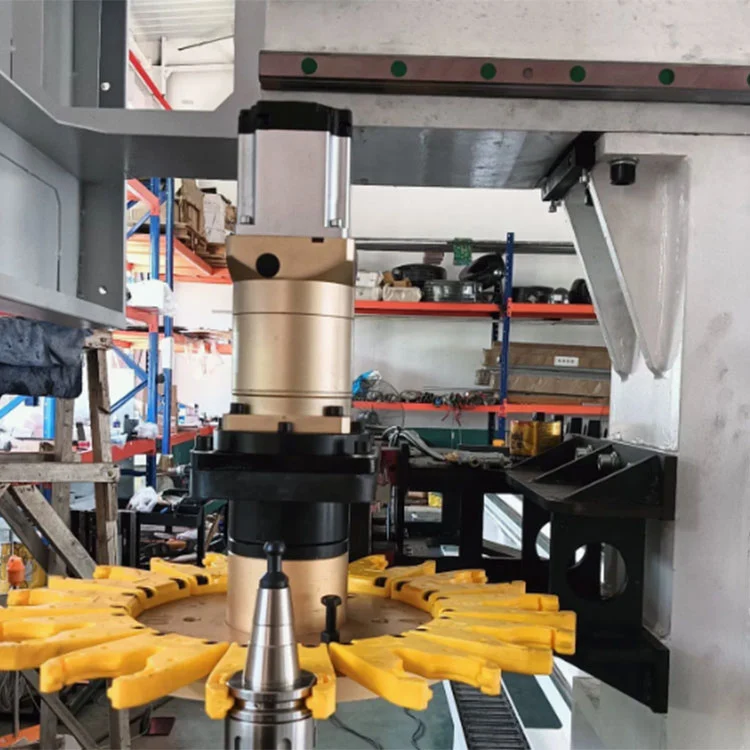

• Integroitu sahaus ja jyrsintä:12-asentoinen työkalumakasiini ja viereinen sahanteräasema (Φ400mm) vaihtaa automaattisesti päätyjyrsimien, porien, kierteiden ja pyörösahan välillä pituuden leikkaamista ja loveamista varten yhden ohjelman aikana.
• HSD kara:12 kW:n tai 15 kW:n ilmajäähdytteinen moottori tuottaa nopeudet 0 - 18 000 rpm, ja se sopii alumiiniseoksille ja ohutseinäisille teräsprofiileille.
• Tarkkuus ja toistettavuus:Lineaariset ohjaimet ja servokäyttöiset kuularuuvit antavat ±0,01 mm:n sijoituksen ja ±0,005 mm:n toistettavuuden, mikä täyttää yhtenäisissä verhoseinissä vaadittavat tiukat liitostoleranssit.
• Heilurin toiminta:Ohjaus tukee heiluritilaa — yhden työkappaleen työstämistä samalla, kun käyttäjä lataa toisen erilliseen kiinnitysalueeseen, mikä vähentää tyhjäkäyntiaikaa.

Tekniset tiedot

Miten se toimii

The5-akselinen gantry-koneistuskeskus verhoseinilletoimii liikkuvalla portaalilla kiinteän työpöydän päällä. Käyttäjä asettaa alumiinipuristeen pöydälle ja aktivoi pneumaattisen tai hydraulisen kiinnityksen. Valmiiksi kirjoitettu G-koodiohjelma ladataan Siemensin tai OSAI-ohjaimen kautta. Portaali liikkuu X-akselia pitkin ensimmäiseen työstöasentoon, ja 5-akselinen pää siirtää karan haluttuun kulmaan. RTCP kompensoi automaattisesti työkalun pituussiirrot pyörivien liikkeiden aikana, joten työkalun kärki seuraa ohjelmoitua rataa tarkasti. Toimenpiteet, kuten poraus, jyrsintä, kierteitys ja sahaus, suoritetaan useilla pinnoilla ilman, että profiilia irrotetaan. Kun työstöjakso päättyy yhdellä vyöhykkeellä, portaali siirtyy seuraavalle tai kone siirtyy heiluritilaan, jolloin käyttäjä voi purkaa valmiin kappaleen ja ladata uuden samalla kun koneistus jatkuu viereisessä kiinnikkeessä. Lastut poistetaan integroidulla kuljettimella.

Pääsovellusalue

Tyypillisiä sovelluksia5-akselinen gantry-koneistuskeskus verhoseinillesisältää:

1. Korkean rakennuksen alumiiniset verhoseinäkehykset
2. Piilokehyksen ja paljaskehyksen lasijulkisivujen pursotus
3. Verhoseinien kulmaliitokset ja erikoismuotoiset julkisivuprofiilit
4. Aurinkohuone, kattoikkuna ja suuret alumiiniset ikkuna- ja oviprofiilit
5. Pistetuetut lasiverhoseinän alumiiniset tukikannattimet
6. Teolliset alumiinijulkisivut ja koristeelliset terässeinäprofiilit
7. Aerospace-kevyet alumiiniprofiilit (yhteensopivia eri toimialoilla)

Sopivat raaka-aineet: 6063 alumiiniseos, ontot suulakepuristukset, kiinteä alumiini, ohutseinäinen teräs, PVC-arkkitehtuuriprofiilit.

FAQ

K: Kuinka käyttää konettasi?

V: Jokainen kone käy läpi tehdastestauksen ja -säädön ennen toimitusta. Mukana on kattava videoopas ja kirjallinen dokumentaatio. Etätuki on saatavilla myös asennuskysymyksiin ja vianetsintään.

K: Mikä on toimitusaika?

V: Tuotanto kestää yleensä 15–25 työpäivää talletusmaksun vastaanottamisesta.

K: Mitkä ovat maksuehdot?

V: T / T 30% talletus tilausvahvistuksen yhteydessä, loput 70% maksetaan ennen lähetystä.

K: Oletko tehdas- tai kauppayhtiö?

V: Lebulang Machine on valmistaja, jolla on oma tuotantolaitos Jinanissa, Kiinassa. Toimitamme myös täydentäviä ovi- ja ikkunalaitteita yhden luukun palveluun.

K: Millainen on kapasiteettisi työpajassasi?

V: Vuotuinen tuotantokapasiteettimme on yli 800 konetta.
