Erittäin tarkka 5-akselinen gantry-koneistuskeskus verhoseinäkomponenteille

Tuotteen yhteenveto

Korkean jäykkyyden 5-akselinen gantry-työstökeskuksemme verhoseinäjärjestelmille on suunniteltu muuttamaan monimutkaiset arkkitehtoniset suunnitelmat tarkkuusjulkisivukomponenteiksi. Integroimalla CAD/CAM-ohjelmoinnin A/C-akselin pyörivään jyrsintään kone prosessoi suurikokoisia alumiiniprofiileja, yhtenäisiä paneeleja ja teräsverhoseinäkehyksiä yhdellä asennuksella. Sen raskas portaalirakenne varmistaa pitkän aikavälin vakauden ja ±0,05 mm:n asemointitarkkuuden, kun taas automaattinen työkalunvaihtaja (ATC) mahdollistaa jatkuvan jyrsinnän, porauksen, kierteityksen ja leikkaamisen. Suunniteltu moderniin julkisivujen valmistukseen, se eliminoi toistuvan puristuksen, alentaa työkustannuksia ja tarjoaa erinomaisen pinnanlaadun monimutkaisille geometrioille.

Tärkeimmät ominaisuudet

•


  5-akselinen samanaikainen koneistus monimutkaisiin julkisivugeometrioihin ja 3D-muotoihin

  Heavy Duty Gantry -rakenne korkeaan jäykkyyteen ja tärinänvaimennusta varten

  Suurikokoinen työstöalue, joka tukee ylisuuria verhoseinäpaneeleja

  High Speed ​​Electro-Spindle optimoitu alumiini- ja teräsprofiileille

  Automaattinen työkalunvaihtaja (ATC) jatkuvaan koneistukseen

  Edistyksellinen CNC-ohjausjärjestelmä, joka on yhteensopiva yleisen CAD/CAM-ohjelmiston kanssa

  Mukautettava konfiguraatio yksikkö- ja modulaaristen verhoseinien tuotantoon

  CE-sertifioitu maailmanlaajuisella myynnin jälkeisellä tuella




Tekniset tiedot

Miten se toimii

. CAD / CAM ohjelmointi

Arkkitehtoniset verhoseinämallit luodaan CAD-ohjelmistolla ja muunnetaan CNC-työstöradat CAM:n kautta. Järjestelmä laskee optimaaliset leikkauskulmat, työkalun liikeradat ja työstösarjat monimutkaisille julkisivugeometrioille.

2. Työkappaleen kiinnitys

Pitkät alumiini- tai teräsverhoseinäprofiilit sekä ylisuuret julkisivupaneelit on kiinnitetty tukevasti CNC-ohjattavaan työpöytään mukautuvilla pneumaattisilla puristimilla, jotka välttävät työstöalueita ja estävät muodonmuutoksia.

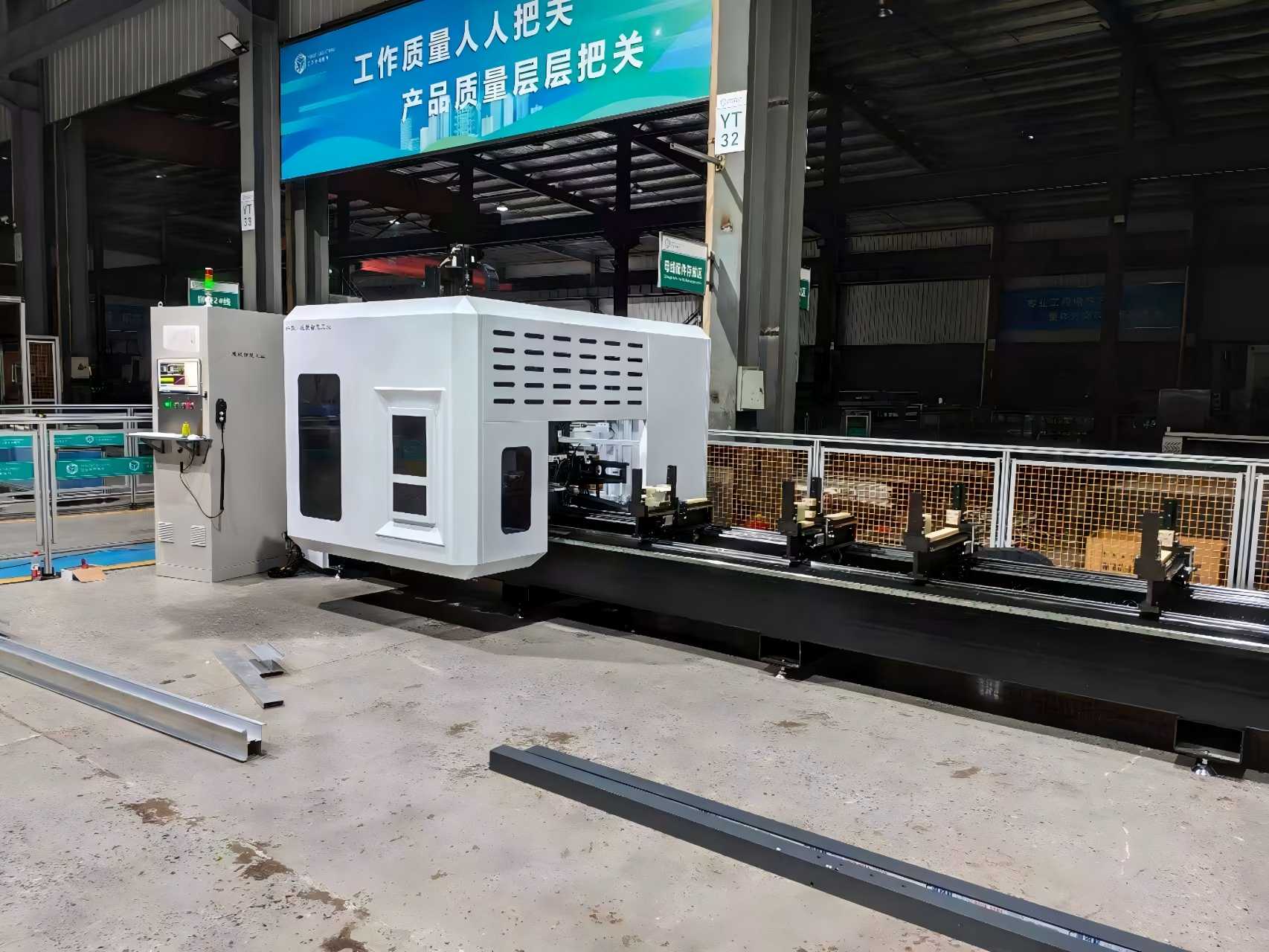

3. Portaaliliike (X/Y/Z-akselit)

Siltatyyppinen portaali liikkuu X-akselia (pituus) pitkin, kun taas koneistuspää kulkee Y-akselin (leveys) ja Z-akselin (korkeus) poikki. Tämä suurikokoinen matkavalikoima tukee täysikokoisten verhoseinäkomponenttien keskeytymätöntä koneistusta.

4. 5-akselinen samanaikainen koneistus (A/C-akselit)

Lineaarisen liikkeen lisäksi karapää kallistuu A-akselin kautta ja pyörii C-akselin kautta, mikä mahdollistaa kulmajyrsinnän, tyhjennysuran koneistuksen ja 3D-muotoleikkauksen ilman, että työkappaletta puretaan.

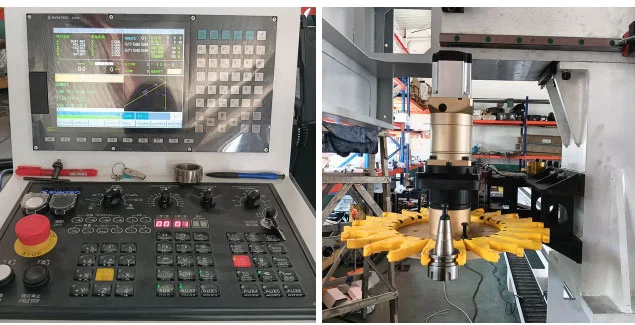

5. Automaattinen työkalun vaihto (ATC)

Porat, päätyjyrsimet, hanat ja sahanterät säilytetään työkalumakasiinissa. ATC vaihtaa työkalut automaattisesti syklin aikana, mikä mahdollistaa verhoseinien, peräpeilien ja paneelien täydellisen koneistuksen yhdellä toimenpiteellä.

6. Tarkkuustulostus

Prosessin sisäinen mittaus ja reaaliaikainen kompensointi takaavat mittatarkkuuden. Valmiit verhoseinäkomponentit ovat valmiita koottavaksi, puhtaat reunat, tarkat reikien sijainnit ja monimutkaiset 3D-profiilit.

Prosessin kulku:

CAD-malli → CAM-työstörata → Kiinnitys → X/Y/Z Gantry Motion → A/C-akselin kallistus → Jyrsintä/poraus/kierre → Valmis verhoseinäkomponentti

Pääsovellusalue

Tyypillisiä sovelluksia5-akselinen Gantry-koneistuskeskus verhoseinillesisältää:

1. Korkean rakennuksen alumiiniset verhoseinäkehykset
2. Piilokehyksen ja paljaskehyksen lasijulkisivujen pursotus
3. Verhoseinien kulmaliitokset ja erikoismuotoiset julkisivuprofiilit
4. Aurinkohuone, kattoikkuna ja suuret alumiiniset ikkuna- ja oviprofiilit
5. Pistetuetut lasiverhoseinän alumiiniset tukikannattimet
6. Teolliset alumiinijulkisivut ja koristeelliset terässeinäprofiilit
7. Aerospace-kevyet alumiiniprofiilit (yhteensopivia eri toimialoilla)

Sopivat raaka-aineet: 6063 alumiiniseos, ontot suulakepuristukset, kiinteä alumiini, ohutseinäinen teräs, PVC-arkkitehtuuriprofiilit.

Usein kysytyt kysymykset

1. Mitä materiaaleja tämä kone voi käsitellä?

Se on optimoitu alumiiniverhoseinäprofiileille ja tukee myös teräs- ja komposiittijulkisivumateriaaleja.

2. Sopiiko tämä kone yhtenäistetyille verhoseinille?

Kyllä. Suuri portaaliväli ja 5-akselinen kapasiteetti tekevät siitä ihanteellisen yhtenäisiin ja modulaarisiin julkisivujärjestelmiin.

3. Voidaanko työstöalue mukauttaa?

Kyllä. X / Y / Z liike ja portaalin leveys voidaan mukauttaa projektin vaatimusten mukaan.

4. Mitä ohjausjärjestelmiä tuetaan?

Vakiovaihtoehtoja ovat Siemens, Fanuc ja OSAI, jotka kaikki ovat yhteensopivia yleisen CAD/CAM-ohjelmiston kanssa.

5. Tukeeko kone automaattisia tuotantolinjoja?

Kyllä. Se voidaan integroida automaattisiin lastaus- ja purkujärjestelmiin jatkuvaa tuotantoa varten.

Miksi valita tämä kone

Yhden asennuksen tehokkuus – Ei toistuvaa kiinnitystä, vähemmän kulmavirheitä

Tarkkuus arkkitehtonisille standardeille – ±0,05 mm tarkkuus näkyville julkisivupinnoille

Skaalautuva tuotanto – Soveltuu sekä pienten erien räätälöintiin että massatuotantoon

Global Compliance – CE-sertifioitu ja suunniteltu kansainvälisiä projekteja varten
