Teollisuusluokan 5-akselinen CNC-yhdistelmäjiirisaha

22,5°--135° alumiinikaapin rungon ominaisuudet ja edut

1. 5-akselinen älykäs CNC-ohjausjärjestelmä

• Varustettu teollisella CNC-ohjaimella jaharjattomat servomoottoritkaikille 5 akselille, mikä varmistaa tasaiset, tarkat ja toistettavat liikkeet.
• 15 tuuman kosketusnäyttökäyttäjäystävällinen käyttöliittymä: Ohjelmoi kulmat, pituudet ja leikkaustilat minuuteissa; tukee USB/LAN-tiedonsiirtoa.
• Sisäänrakennettuautomaattinen kompensaatiopituus- ja kulmavirheitä varten, eliminoi manuaaliset säädöt ja vähentää materiaalihukkaa.

2. Verraton kulman monipuolisuus (22,5°--135°)

• Vaakasuuntainen kierto: 22,5° (ulos) - 135° (sisään) rajoittamattomille jiirauskulmayhdistelmille.
• Pystysuora kallistus: 45°--90° viistoleikkauksiin, mikä mahdollistaa monimutkaisen 2D-yhdistelmäkulmaleikkauksen yhdellä ajolla.
• Täydellinenalumiiniset kaapin kulmat, ovenkarmin jiirit ja mukautetut arkkitehtoniset profiilit.

3. Tehokas kahden pään leikkaus

• Kaksi erillistä leikkuupäätä (kiinteä vasen, moottoroitu oikea) jasynkroninen tai yksittäinen toiminta.
• Suurin leikkauspituus:6000mm; käsittelee suuria alumiiniprofiileja kaapin kehyksiin ja verhoseiniin.
• Ylössuuntainen leikkaussykliradiaalisyötöllä: Yhdistää kääntö- ja lineaariliikkeet maksimaalisen leikkuukapasiteetin saavuttamiseksi.

Tärkeimmät ominaisuudet

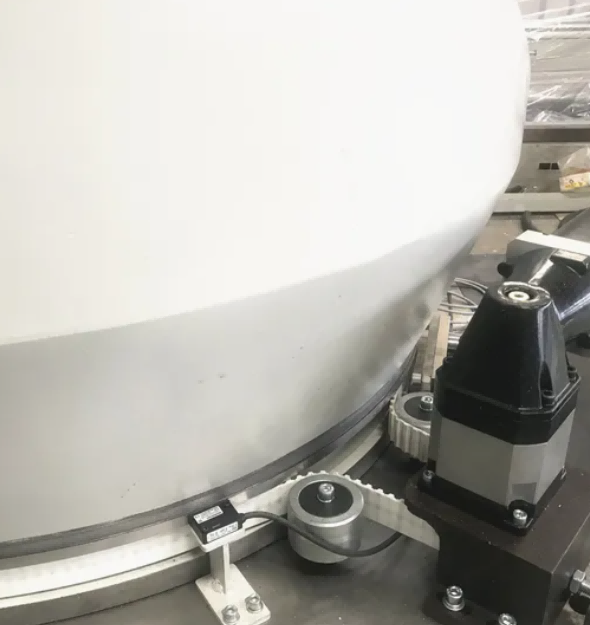

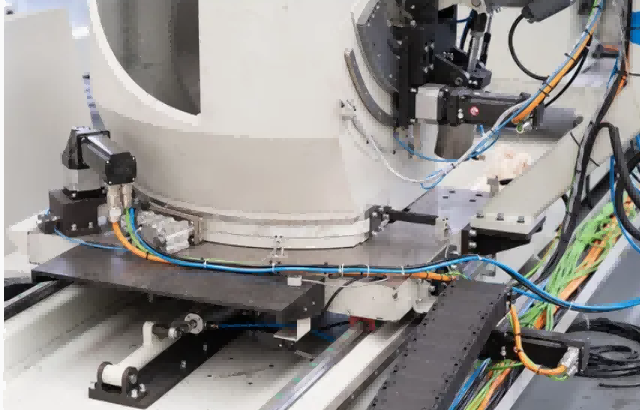

Sahan pään pyörimisen, kallistuksen ja profiilin asennon täydellinen hallinta eliminoi manuaaliset säädöt ja varmistaa tasaisen tarkkuuden monimutkaisissa kulmissa.

Verraton leikkaustarkkuus

Saavuttaa ±0,1 mm:n paikannustarkkuuden ja tarjoaa täydelliset jiir-, viiste- ja yhdistelmäleikkaukset huippuluokan arkkitehtuuriprojekteihin.

Älykäs CNC-liitäntä

Käyttäjäkeskeinen kosketusnäytöllinen ohjausjärjestelmä yksinkertaistaa ohjelmointia, tallentaa leikkauskuvioita ja lyhentää käyttäjän koulutusaikaa.

Ylivoimainen pintakäsittely

Nopeat kovametallikärkiset terät yhdistettynä tärinää vaimentavaan rakenteeseen tuottavat puhtaita, jäysteettömiä leikkauksia, jotka eivät vaadi toissijaista käsittelyä.

Vankka pneumaattinen kiinnitys

Monipistekiinnitys kiinnittää profiilit lujasti leikkauksen aikana minimoiden tärinän ja maksimoiden turvallisuuden.

Raskas teollisuusrakennus

Vahvistettu teräsrunko ja korroosionestopinnoite takaavat pitkän aikavälin vakauden myös suurissa tuotantomäärissä.

Optimoitu tehokkuuteen

Automatisoidut työnkulut ja nopeat leikkausjaksot lisäävät merkittävästi päivittäistä tuottoa ja vähentävät materiaalihukkaa.



22,5°--135° alumiinikaapin runko

5-akselinen CNC-yhdistelmä jiirisaha 22,5°--135° alumiinikaapin runko Tekniset parametrit

• ☆ Virtalähdejännite: 380V±10% 50Hz±2% kolmivaiheinen nelijohdinjärjestelmä
• ☆ sahausmoottorin teho: 3 kW 2800 rpm
• ☆ Käyttöpaine: 0,6 ~ 0,8 MPa
• ☆ Sahanterän tekniset tiedot: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Sahanterän kulma: 45° ~ 90° mielivaltainen kulma
• ☆ Pöydän kiertokulma: 45 ° ~ 135 ° mielivaltainen kulma
• ☆ Leikkausosan alue: 200mm × 200mm (leikkauskulma 90°, leveys × korkeus, katso leikkausaluealue)
• ☆ Leikkauspituus: 700mm ~ 5000mm (90°)
• ☆ Terän syöttönopeus: 0-3 m/min
• ☆ Leikkauspinnan karheus: ≤ Ra12.5μm

FAQ

5-akselinen CNC-servoohjaus

Täysin automatisoitu sahanpään pyörimisen, kallistuksen ja profiilin asennon hallinta varmistaa tarkan yhdistelmäkulmaleikkauksen ilman manuaalista säätöä.

Erittäin tarkka leikkausteho

Tarjoaa ±0,1 mm tarkkuuden puhtailla, jäysteettömillä leikkauksilla, ihanteellinen huippuluokan alumiini- ja UPVC-profiilien valmistukseen.

Yhdistelmä jiir- ja viisteleikkaus

Tukee monimutkaisia ​​kulmayhdistelmiä, mukaan lukien viiste-, viiste- ja yhdistelmäleikkaukset, verhoseinille ja arkkitehtonisille profiileille.

Pneumaattinen profiilin kiinnitysjärjestelmä

Monipistekiinnitys varmistaa vakaan ja varman pidon leikkauksen aikana, minimoi tärinän ja parantaa turvallisuutta.

Teollisuusluokan konerakenne

Kestävä teräsrunko korroosionestopinnoitteella takaa pitkäaikaisen vakauden ja kestävyyden vaativissa työpajaympäristöissä.

Käyttäjäystävällinen CNC-käyttöliittymä

Intuitiivinen kosketusnäytön ohjaus esiasetetuilla leikkausohjelmilla yksinkertaistaa käyttöä ja lyhentää harjoitusaikaa.

Nopea leikkausteho

Optimoitu kara- ja servojärjestelmä mahdollistaa nopeat leikkausjaksot, mikä lisää ikkunoiden ja ovien valmistajien päivittäistä tuotantoa.

Turvallisuussuojajärjestelmä

Varustettu turvasuojilla, hätäpysäytystoiminnolla ja automaattisella vikahälyttimellä käyttäjän turvallisuuden varmistamiseksi
